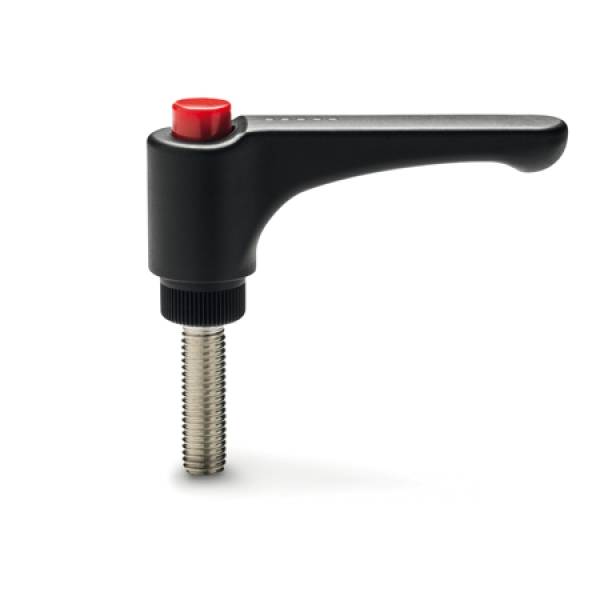

GN 600 Flache verstellbare Klemmhebel, Kunststoff, Außengewinde

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

l1:

l₂:

Farbe:

ab 2,71 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Design und Handhabung der verstellbaren Klemmhebel GN 600 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

Im übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Der Ausrastknopf ermöglicht dabei ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.

l₁	d₁	l₂										d₂	d₃	h₁	h₂	h₃	h₄ Rastweg
30	M 5	10	16	20	-	-	-	-	-	-	-	12	15,5	29,5	6	27	3,5
30	M 6	10	16	20	25	30	40	-	-	-	-	12	15,5	29,5	6	27	3,5
44	M 5	10	16	20	-	-	-	-	-	-	-	12	15,5	29,5	6	27	3,5
44	M 6	10	16	20	25	30	40	45	-	-	-	12	15,5	29,5	6	27	3,5
63	M 6	10	16	20	25	30	35	40	-	-	-	15	19	37,5	8	36,5	3,5
63	M 8	16	20	25	30	35	40	45	50	60	70	15	19	37,5	8	36,5	3,5
78	M 10	20	25	30	35	40	50	60	70	-	-	19	24,5	47	12	42	3,5
78	M 12	20	25	30	35	40	45	50	60	70	80	19	24,5	47	12	42

Ausführung

Griffkörper
Kunststoff
Thermoplast (Polyamid PA)

glasfaserverstärkt
temperaturbeständig bis 130 °C
schwarzgrau, matt ähnlich RAL 7021

Farbe des Ausrastknopfes (glänzend):

schwarzgrau, RAL 7021 DSG

orange, RAL 2004 DOR

grau*, RAL 7035 DGR

gelb*, RAL 1021 DGB

blau*, RAL 5024 DBL

rot*, RAL 3000 DRT

Schraubeneinsatz
Stahl verzinkt, blau passiviert

RoHS-konform

Artikelnummern

600-30-M5-10-DSG
600-30-M5-10-DOR
600-30-M5-10-DGR
600-30-M5-10-DGB
600-30-M5-10-DBL
600-30-M5-10-DRT
600-30-M5-16-DSG
600-30-M5-16-DOR
600-30-M5-16-DGR
600-30-M5-16-DGB
600-30-M5-16-DBL
600-30-M5-16-DRT
600-30-M5-20-DSG
600-30-M5-20-DOR
600-30-M5-20-DGR
600-30-M5-20-DGB
600-30-M5-20-DBL
600-30-M5-20-DRT
600-30-M6-10-DSG
600-30-M6-10-DOR
600-30-M6-10-DGR
600-30-M6-10-DGB
600-30-M6-10-DBL
600-30-M6-10-DRT
600-30-M6-16-DSG
600-30-M6-16-DOR
600-30-M6-16-DGR
600-30-M6-16-DGB
600-30-M6-16-DBL
600-30-M6-16-DRT
600-30-M6-20-DSG
600-30-M6-20-DOR
600-30-M6-20-DGR
600-30-M6-20-DGB
600-30-M6-20-DBL
600-30-M6-20-DRT
600-30-M6-25-DSG
600-30-M6-25-DOR
600-30-M6-25-DGR
600-30-M6-25-DGB
600-30-M6-25-DBL
600-30-M6-25-DRT
600-30-M6-30-DSG
600-30-M6-30-DOR
600-30-M6-30-DGR
600-30-M6-30-DGB
600-30-M6-30-DBL
600-30-M6-30-DRT
600-30-M6-40-DSG
600-30-M6-40-DOR
600-30-M6-40-DGR
600-30-M6-40-DGB
600-30-M6-40-DBL
600-30-M6-40-DRT
600-44-M5-10-DSG
600-44-M5-10-DOR
600-44-M5-10-DGR
600-44-M5-10-DGB
600-44-M5-10-DBL
600-44-M5-10-DRT
600-44-M5-16-DSG
600-44-M5-16-DOR
600-44-M5-16-DGR
600-44-M5-16-DGB
600-44-M5-16-DBL
600-44-M5-16-DRT
600-44-M5-20-DSG
600-44-M5-20-DOR
600-44-M5-20-DGR
600-44-M5-20-DGB
600-44-M5-20-DBL
600-44-M5-20-DRT
600-44-M6-10-DSG
600-44-M6-10-DOR
600-44-M6-10-DGR
600-44-M6-10-DGB
600-44-M6-10-DBL
600-44-M6-10-DRT
600-44-M6-16-DSG
600-44-M6-16-DOR
600-44-M6-16-DGR
600-44-M6-16-DGB
600-44-M6-16-DBL
600-44-M6-16-DRT
600-44-M6-20-DSG
600-44-M6-20-DOR
600-44-M6-20-DGR
600-44-M6-20-DGB
600-44-M6-20-DBL
600-44-M6-20-DRT
600-44-M6-25-DSG
600-44-M6-25-DOR
600-44-M6-25-DGR
600-44-M6-25-DGB
600-44-M6-25-DBL
600-44-M6-25-DRT
600-44-M6-30-DSG
600-44-M6-30-DOR
600-44-M6-30-DGR
600-44-M6-30-DGB
600-44-M6-30-DBL
600-44-M6-30-DRT
600-44-M6-40-DSG
600-44-M6-40-DOR
600-44-M6-40-DGR
600-44-M6-40-DGB
600-44-M6-40-DBL
600-44-M6-40-DRT
600-44-M6-45-DSG
600-44-M6-45-DOR
600-44-M6-45-DGR
600-44-M6-45-DGB
600-44-M6-45-DBL
600-44-M6-45-DRT
600-63-M6-10-DSG
600-63-M6-10-DOR
600-63-M6-10-DGR
600-63-M6-10-DGB
600-63-M6-10-DBL
600-63-M6-10-DRT
600-63-M6-16-DSG
600-63-M6-16-DOR
600-63-M6-16-DGR
600-63-M6-16-DGB
600-63-M6-16-DBL
600-63-M6-16-DRT
600-63-M6-20-DSG
600-63-M6-20-DOR
600-63-M6-20-DGR
600-63-M6-20-DGB
600-63-M6-20-DBL
600-63-M6-20-DRT
600-63-M6-25-DSG
600-63-M6-25-DOR
600-63-M6-25-DGR
600-63-M6-25-DGB
600-63-M6-25-DBL
600-63-M6-25-DRT
600-63-M6-30-DSG
600-63-M6-30-DOR
600-63-M6-30-DGR
600-63-M6-30-DGB
600-63-M6-30-DBL
600-63-M6-30-DRT
600-63-M6-35-DSG
600-63-M6-35-DOR
600-63-M6-35-DGR
600-63-M6-35-DGB
600-63-M6-35-DBL
600-63-M6-35-DRT
600-63-M6-40-DSG
600-63-M6-40-DOR
600-63-M6-40-DGR
600-63-M6-40-DGB
600-63-M6-40-DBL
600-63-M6-40-DRT
600-63-M8-16-DSG
600-63-M8-16-DOR
600-63-M8-16-DGR
600-63-M8-16-DGB
600-63-M8-16-DBL
600-63-M8-16-DRT
600-63-M8-20-DSG
600-63-M8-20-DOR
600-63-M8-20-DGR
600-63-M8-20-DGB
600-63-M8-20-DBL
600-63-M8-20-DRT
600-63-M8-25-DSG
600-63-M8-25-DOR
600-63-M8-25-DGR
600-63-M8-25-DGB
600-63-M8-25-DBL
600-63-M8-25-DRT
600-63-M8-30-DSG
600-63-M8-30-DOR
600-63-M8-30-DGR
600-63-M8-30-DGB
600-63-M8-30-DBL
600-63-M8-30-DRT
600-63-M8-35-DSG
600-63-M8-35-DOR
600-63-M8-35-DGR
600-63-M8-35-DGB
600-63-M8-35-DBL
600-63-M8-35-DRT
600-63-M8-40-DSG
600-63-M8-40-DOR
600-63-M8-40-DGR
600-63-M8-40-DGB
600-63-M8-40-DBL
600-63-M8-40-DRT
600-63-M8-45-DSG
600-63-M8-45-DOR
600-63-M8-45-DGR
600-63-M8-45-DGB
600-63-M8-45-DBL
600-63-M8-45-DRT
600-63-M8-50-DSG
600-63-M8-50-DOR
600-63-M8-50-DGR
600-63-M8-50-DGB
600-63-M8-50-DBL
600-63-M8-50-DRT
600-63-M8-60-DSG
600-63-M8-60-DOR
600-63-M8-60-DGR
600-63-M8-60-DGB
600-63-M8-60-DBL
600-63-M8-60-DRT
600-63-M8-70-DSG
600-63-M8-70-DOR
600-63-M8-70-DGR
600-63-M8-70-DGB
600-63-M8-70-DBL
600-63-M8-70-DRT
600-78-M10-20-DSG
600-78-M10-20-DOR
600-78-M10-20-DGR
600-78-M10-20-DGB
600-78-M10-20-DBL
600-78-M10-20-DRT
600-78-M10-25-DSG
600-78-M10-25-DOR
600-78-M10-25-DGR
600-78-M10-25-DGB
600-78-M10-25-DBL
600-78-M10-25-DRT
600-78-M10-30-DSG
600-78-M10-30-DOR
600-78-M10-30-DGR
600-78-M10-30-DGB
600-78-M10-30-DBL
600-78-M10-30-DRT
600-78-M10-35-DSG
600-78-M10-35-DOR
600-78-M10-35-DGR
600-78-M10-35-DGB
600-78-M10-35-DBL
600-78-M10-35-DRT
600-78-M10-40-DSG
600-78-M10-40-DOR
600-78-M10-40-DGR
600-78-M10-40-DGB
600-78-M10-40-DBL
600-78-M10-40-DRT
600-78-M10-50-DSG
600-78-M10-50-DOR
600-78-M10-50-DGR
600-78-M10-50-DGB
600-78-M10-50-DBL
600-78-M10-50-DRT
600-78-M10-60-DSG
600-78-M10-60-DOR
600-78-M10-60-DGR
600-78-M10-60-DGB
600-78-M10-60-DBL
600-78-M10-60-DRT
600-78-M10-70-DSG
600-78-M10-70-DOR
600-78-M10-70-DGR
600-78-M10-70-DGB
600-78-M10-70-DBL
600-78-M10-70-DRT
600-78-M12-20-DSG
600-78-M12-20-DOR
600-78-M12-20-DGR
600-78-M12-20-DGB
600-78-M12-20-DBL
600-78-M12-20-DRT
600-78-M12-25-DSG
600-78-M12-25-DOR
600-78-M12-25-DGR
600-78-M12-25-DGB
600-78-M12-25-DBL
600-78-M12-25-DRT
600-78-M12-30-DSG
600-78-M12-30-DOR
600-78-M12-30-DGR
600-78-M12-30-DGB
600-78-M12-30-DBL
600-78-M12-30-DRT
600-78-M12-35-DSG
600-78-M12-35-DOR
600-78-M12-35-DGR
600-78-M12-35-DGB
600-78-M12-35-DBL
600-78-M12-35-DRT
600-78-M12-40-DSG
600-78-M12-40-DOR
600-78-M12-40-DGR
600-78-M12-40-DGB
600-78-M12-40-DBL
600-78-M12-40-DRT
600-78-M12-45-DSG
600-78-M12-45-DOR
600-78-M12-45-DGR
600-78-M12-45-DGB
600-78-M12-45-DBL
600-78-M12-45-DRT
600-78-M12-50-DSG
600-78-M12-50-DOR
600-78-M12-50-DGR
600-78-M12-50-DGB
600-78-M12-50-DBL
600-78-M12-50-DRT
600-78-M12-60-DSG
600-78-M12-60-DOR
600-78-M12-60-DGR
600-78-M12-60-DGB
600-78-M12-60-DBL
600-78-M12-60-DRT
600-78-M12-70-DSG
600-78-M12-70-DOR
600-78-M12-70-DGR
600-78-M12-70-DGB
600-78-M12-70-DBL
600-78-M12-70-DRT
600-78-M12-80-DSG
600-78-M12-80-DOR
600-78-M12-80-DGR
600-78-M12-80-DGB
600-78-M12-80-DBL
600-78-M12-80-DRT
