Fußteller GN 6311.3 werden in Verbindung mit Schrauben mit Druckzapfen (Gewindestifte DIN 6332, Knebelschrauben DIN 6304 / DIN 6306) verwendet.
Durch die besondere Form des unverrückbaren Halteringes lässt sich der Fußteller leicht und problemlos auf den Druckzapfen aufstecken und wieder abnehmen.
d1 |
h |
d2 +0,2 |
e ≈ |
s |
passend für
Gewindestift DIN 6332 |
50 |
11,5 |
9,2 |
3,7 |
1,7 |
M 12 |
50 |
13,5 |
12,5 |
4 |
1,7 |
M 16 |
60 |
13,5 |
12,5 |
4 |
1,7 |
M 16 |
60 |
15,5 |
16,5 |
4,3 |
1,7 |
M 20 |
Stahl
verzinkt, blau passiviert
Haltering
Federstahldraht
verzinkt blau passiviert
Kunststoffkappe
Form KS
Thermoplast (Polyacetal POM)
cremeweiß RAL 9001
Form KR
Elastomer (TPE)
78 Shore A≈
schwarz
Form

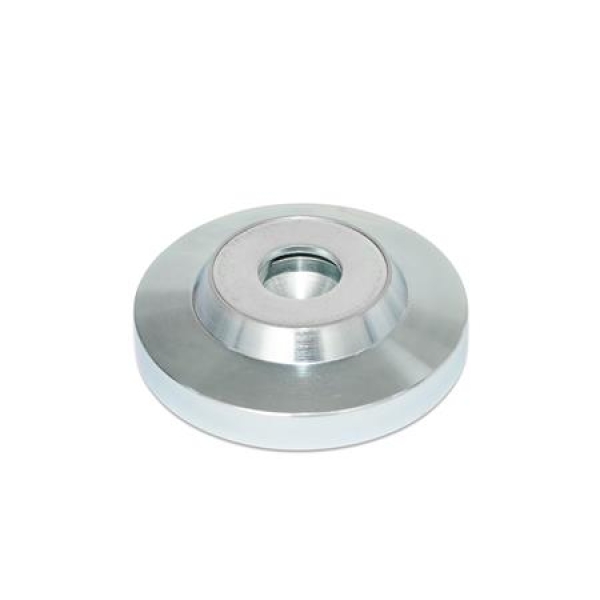

OS ohne Kunststoffkappe

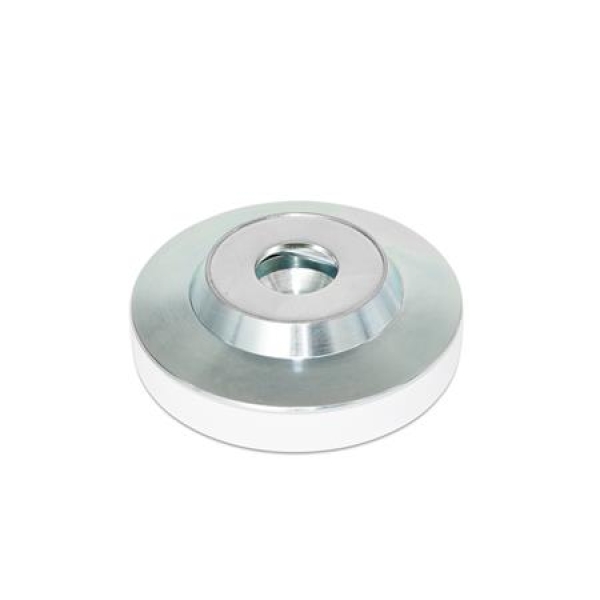

KS mit Kunststoffkappe, gleitfähig

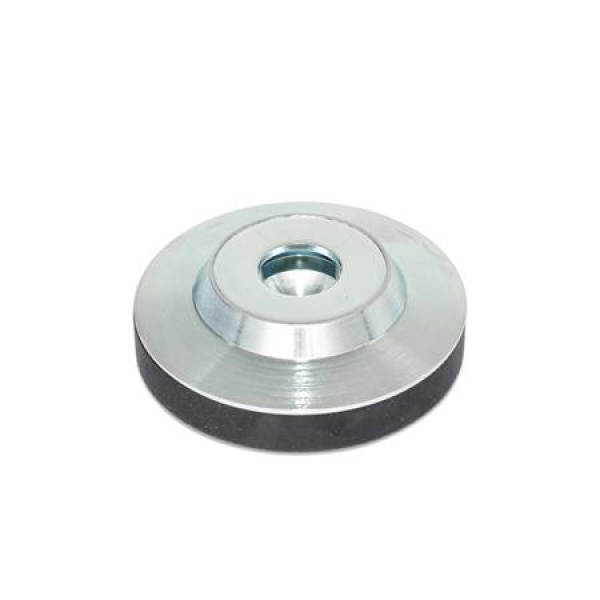

KR mit Kunststoffkappe, rutschfest
RoHS
6311.3-50-11,5-OS
6311.3-50-11,5-KS
6311.3-50-11,5-KR
6311.3-50-13,5-OS
6311.3-50-13,5-KS
6311.3-50-13,5-KR
6311.3-60-13,5-OS
6311.3-60-13,5-KS
6311.3-60-13,5-KR
6311.3-60-15,5-OS
6311.3-60-15,5-KS
6311.3-60-15,5-KR
