GN 751 Aluminium - Gabelgelenke

Art.Nr.:
751-10-20-M10-SL-AL
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
4,53 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung

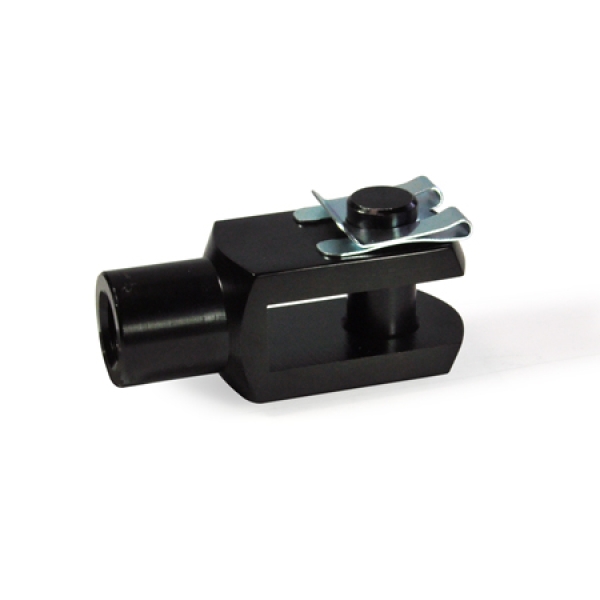

Gabelgelenke GN 751 aus Aluminium bestehen aus dem Gabelkopf DIN 71752 und einem Bolzen mit axialer KL- oder SL-Wellensicherung.

Die Eloxalschicht des Gabelkopfes und des Bolzens wirkt sich verschleißmindernd auf die Lagerung aus.

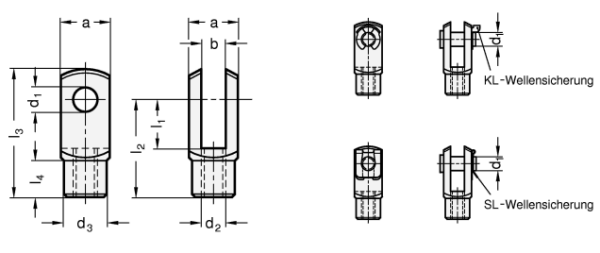

d1
 H9/h11		 l1 d2 a b d3 l2 l3 l4
4 8 M 4 8 4 8 16 21 6
5 10 M 5 10 5 9 20 26 7,5
6 12 M 6 12 6 10 24 31 9
8 16 M 8 16 8 14 32 42 12
10 20 M 10 20 10 18 40 52 15
12 24 M 12 24 12 20 48 62 18
14 28 M 14 28 14 24 56 72 22,5
16 32 M 16 32 16 26 64 83 24
Ausführung
Aluminium AL
eloxiert, schwarz

KL- / SL-Wellensicherung
Federstahl
gehärtet und angelassen
verzinkt, blau chromatiert

Form
KL Bolzen mit KL-Wellensicherung
SL Bolzen mit SL-Wellensicherung (nur für d1 = 4...16)

RoHS

Artikelnummern
751-4-8-M4-KL-AL
751-4-8-M4-SL-AL
751-4-16-M4-KL-AL
751-4-16-M4-SL-AL
751-5-10-M5-KL-AL
751-5-10-M5-SL-AL
751-5-20-M5-KL-AL
751-5-20-M5-SL-AL
751-6-12-M6-KL-AL
751-6-12-M6-SL-AL
751-6-24-M6-KL-AL
751-6-24-M6-SL-AL
751-8-16-M8-KL-AL
751-8-16-M8-SL-AL
751-8-32-M8-KL-AL
751-8-32-M8-SL-AL
751-10-20-M10-KL-AL
751-10-20-M10-SL-AL
751-10-40-M10-KL-AL
751-10-40-M10-SL-AL
751-12-24-M12-KL-AL
751-12-24-M12-SL-AL
751-12-48-M12-KL-AL
751-12-48-M12-SL-AL
751-14-28-M14-KL-AL
751-14-28-M14-SL-AL
751-14-56-M14-KL-AL
751-14-56-M14-SL-AL
751-16-32-M16-KL-AL
751-16-32-M16-SL-AL
751-16-64-M16-KL-AL
751-16-64-M16-SL-AL
