GN 867.1 Gegenhalter für Kraftspanner

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

ab 44,90 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

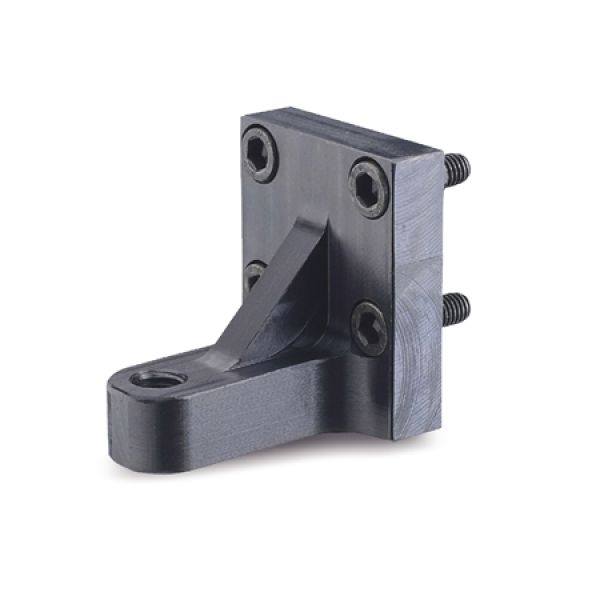

Die Gegenhalter GN 867.1 wurden für die Kraftspanner GN 864 konzipiert.

Gegenhalter für zwei Druckschrauben (Form Z) werden vorzugsweise für das verdrehsichere Spannen von Blechteilen eingesetzt. Hierzu eignen sich besonders Kugelspannschrauben GN 605.

Zylinderschrauben und Zentrierbuchsen gehören zum Lieferumfang.

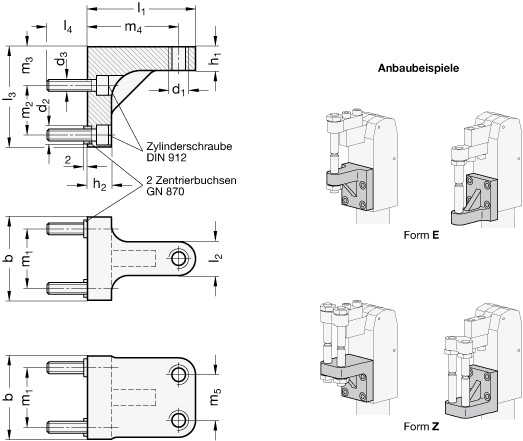

b -0,2	d₁	d₂ H8/h6	d₃	h₁	h₂	l₁	l₂	l₃	l₄	m₁	m₂	m₃	m₄	m₅
32	M 8	7	M 5	10	10	38	17	37	7,5	22	17	15	31,5	17
42	M 10	9	M 6	12	12	54,5	17	50,5	10	30	25	19,5	45,9	23
52	M 12	11	M 8	14	14	63	17	61	13,5	37	30	23,5	53	30
62	M 12	13	M 10	16	16	73,5	20	83	13,5	44	47	27	63,5	40

Ausführung

Stahl C 45
brüniert

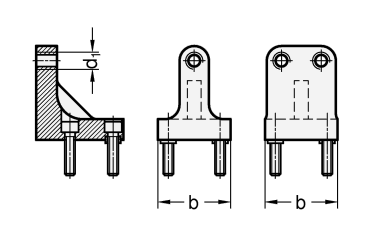

Form
E für eine Druckschraube
Z für zwei Druckschrauben

RoHS-konform

Artikelnummern

867.1-32-M8-E
867.1-32-M8-Z
867.1-42-M10-E
867.1-42-M10-Z
867.1-52-M12-E
867.1-52-M12-Z
867.1-62-M12-E
867.1-62-M12-Z
