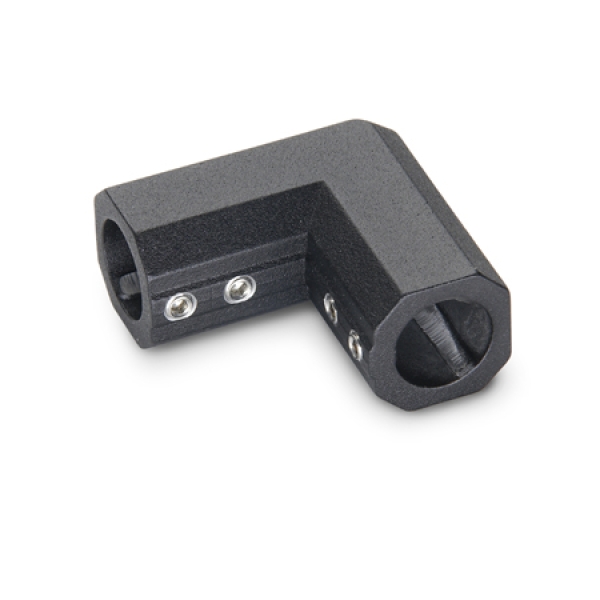

GN 298 Gehäuse für Winkel- / T-Getriebe, Aluminium

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

ab 35,84 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Gehäuse GN 298 für Winkel- / T-Getriebe werden in Verbindung mit Kegelrädern GN 297 und Linear- / Übertragungseinheiten eingesetzt. Die Winkel- / T-Getriebe dienen dazu, die Drehbewegung einer Linear- / Übertragungseinheit um 90° umzulenken.

Eine Montageanleitung mit weiteren Hinweisen und Angaben ist jeder Lieferung beigefügt.

s	d Bohrung für Linear- / Übertragungseinheit	l₁	l₂
28	B 18	60	90
40	B 30	84	126
50	B 40	108	162
60	B 50	128	190

Ausführung

Aluminium-Kokillenguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

Druckschrauben
Edelstahl

RoHS-konform

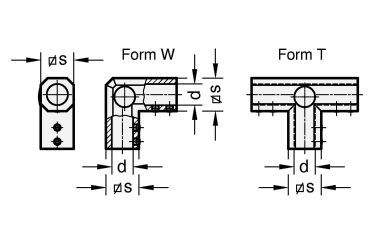

Form
W Gehäuse für Winkelgetriebe
T Gehäuse für T-Getriebe

Artikelnummern

298-28-B18-W-SW
298-28-B18-T-SW
298-40-B30-W-SW
298-40-B30-T-SW
298-50-B40-W-SW
298-50-B40-T-SW
298-60-B50-W-SW
298-60-B50-T-SW
