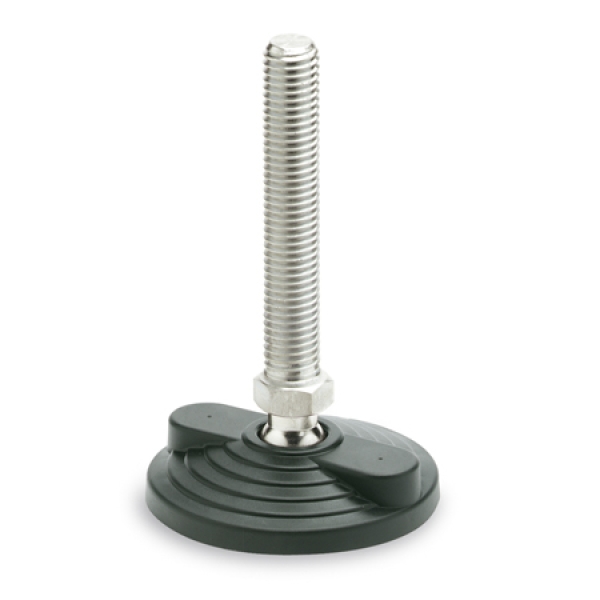

GN 345.5 Gelenkfüße, Kunststoff / Edelstahl

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

l1:

ab 9,07 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Edelstahl-Gelenkfüße GN 345.5 erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigen Kunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.

Die in der Tabelle angegebenen Werte der statischen Belastbarkeit sind Richtwerte, bei deren Überschreitung es zur bleibenden Verformung bzw. zum Bruch des Kunststofftellers kommen kann.

Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte Anzahl von Gelenkfüßen eine begrenzte Zeit durch eine senkrecht zum Teller wirkende, statische Kraft beaufschlagt wurde.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

Die Befestigungsbohrungen sind im Anlieferzustand durch eine dünne Kunststoffschicht verschlossen, die leicht durchstoßen werden kann.

Edelstahl-Gelenkfüße GN 345.5 werden montiert geliefert, sind aber demontierbar.

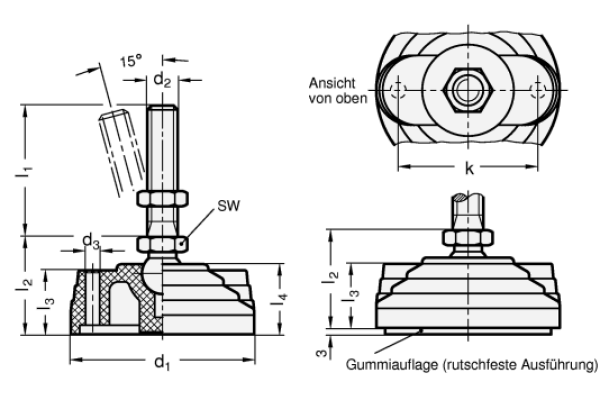

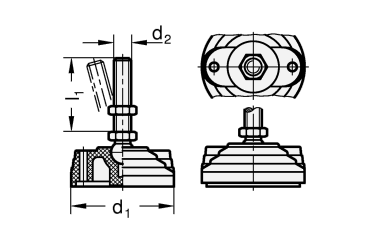

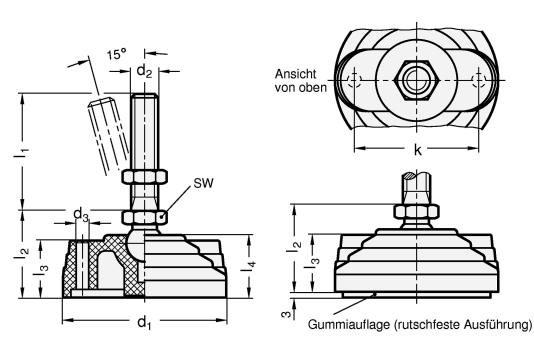

d₁	d₂	l₁				l₂	l₃	l₄	d₃	k	sw	Kugel-Ø	Statische Belastbarkeit in kN (siehe Hinweis)
80	M 8	43	68	-	-	33	23	24	8,5	54	14	14	16
80	M 10	43	68	98	-	33	23	24	8,5	54	14	14	16
80	M 12	43	68	98	-	33	23	24	8,5	54	14	14	16
80	M 16	68	108	148	168	33	23	24	8,5	54	16	14	16
80	M 14	68	98	148	-	33	23	24	8,5	54	14	14	16
80	M 16	58	98	138	158	43	23	24	8,5	54	24	24	18
80	M 20	98	138	158	198	43	23	24	8,5	54	24	24	18
80	M 24	98	138	158	198	43	23	24	8,5	54	24	24	18
100	M 8	43	68	-	-	33	23	24	12,5	70	14	14	18
100	M 10	43	68	98	-	33	23	24	12,5	70	14	14	18
100	M 12	43	68	98	-	33	23	24	12,5	70	14	14	18
100	M 14	68	98	148	-	33	23	24	12,5	70	14	14	18
100	M 16	68	108	148	168	33	23	24	12,5	70	16	14	18
100	M 16	58	98	138	158	43	23	24	12,5	70	24	24	25
100	M 20	98	138	158	198	43	23	24	12,5	70	24	24	25
100	M 24	98	138	158	198	43	23	24	12,5	70	24	24	25
125	M 20	98	138	158	198	67	23	46	12,5	95	24	24	28
125	M 16	58	98	138	158	67	23	46	12,5	95	24	24	28
125	M 24	98	138	158	198	67	23	46	12,5	95	24	24	28

Ausführung

Fuß
Kunststoff Thermoplast (Polyamid PA)
glasfaserverstärkt
schwarz, matt
temperaturbeständig bis 100 °C

Verstellspindel
Edelstahl nichtrostend, 1.4305

Sechskantmutter
ISO 4032
Edelstahl nichtrostend, 1.4301

Gummiauflage (NBR)
70 Shore A, schwarz

Form
A ohne Mutter, ohne Gummiauflage

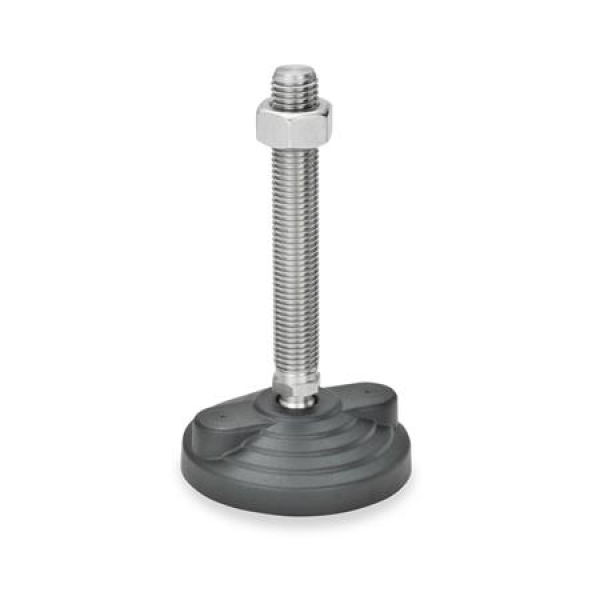

B mit Mutter, ohne Gummiauflage
AG ohne Mutter, mit Gummiauflage
BG mit Mutter, mit Gummiauflage

RoHS

Artikelnummern

345.5-80-M8-43-A
345.5-80-M8-43-B
345.5-80-M8-43-AG
345.5-80-M8-43-BG
345.5-80-M8-68-A
345.5-80-M8-68-B
345.5-80-M8-68-AG
345.5-80-M8-68-BG
345.5-80-M10-43-A
345.5-80-M10-43-B
345.5-80-M10-43-AG
345.5-80-M10-43-BG
345.5-80-M10-68-A
345.5-80-M10-68-B
345.5-80-M10-68-AG
345.5-80-M10-68-BG
345.5-80-M10-98-A
345.5-80-M10-98-B
345.5-80-M10-98-AG
345.5-80-M10-98-BG
345.5-80-M12-43-A
345.5-80-M12-43-B
345.5-80-M12-43-AG
345.5-80-M12-43-BG
345.5-80-M12-68-A
345.5-80-M12-68-B
345.5-80-M12-68-AG
345.5-80-M12-68-BG
345.5-80-M12-98-A
345.5-80-M12-98-B
345.5-80-M12-98-AG
345.5-80-M12-98-BG
345.5-80-M16-68-A
345.5-80-M16-68-B
345.5-80-M16-68-AG
345.5-80-M16-68-BG
345.5-80-M16-108-A
345.5-80-M16-108-B
345.5-80-M16-108-AG
345.5-80-M16-108-BG
345.5-80-M16-148-A
345.5-80-M16-148-B
345.5-80-M16-148-AG
345.5-80-M16-148-BG
345.5-80-M16-168-A
345.5-80-M16-168-B
345.5-80-M16-168-AG
345.5-80-M16-168-BG
345.5-80-M16-58-A
345.5-80-M16-58-B
345.5-80-M16-58-AG
345.5-80-M16-58-BG
345.5-80-M16-98-A
345.5-80-M16-98-B
345.5-80-M16-98-AG
345.5-80-M16-98-BG
345.5-80-M16-138-A
345.5-80-M16-138-B
345.5-80-M16-138-AG
345.5-80-M16-138-BG
345.5-80-M16-158-A
345.5-80-M16-158-B
345.5-80-M16-158-AG
345.5-80-M16-158-BG
345.5-80-M20-98-A
345.5-80-M20-98-B
345.5-80-M20-98-AG
345.5-80-M20-98-BG
345.5-80-M20-138-A
345.5-80-M20-138-B
345.5-80-M20-138-AG
345.5-80-M20-138-BG
345.5-80-M20-158-A
345.5-80-M20-158-B
345.5-80-M20-158-AG
345.5-80-M20-158-BG
345.5-80-M20-198-A
345.5-80-M20-198-B
345.5-80-M20-198-AG
345.5-80-M20-198-BG
345.5-80-M24-98-A
345.5-80-M24-98-B
345.5-80-M24-98-AG
345.5-80-M24-98-BG
345.5-80-M24-138-A
345.5-80-M24-138-B
345.5-80-M24-138-AG
345.5-80-M24-138-BG
345.5-80-M24-158-A
345.5-80-M24-158-B
345.5-80-M24-158-AG
345.5-80-M24-158-BG
345.5-80-M24-198-A
345.5-80-M24-198-B
345.5-80-M24-198-AG
345.5-80-M24-198-BG
345.5-100-M8-43-A
345.5-100-M8-43-B
345.5-100-M8-43-AG
345.5-100-M8-43-BG
345.5-100-M8-68-A
345.5-100-M8-68-B
345.5-100-M8-68-AG
345.5-100-M8-68-BG
345.5-100-M10-43-A
345.5-100-M10-43-B
345.5-100-M10-43-AG
345.5-100-M10-43-BG
345.5-100-M10-68-A
345.5-100-M10-68-B
345.5-100-M10-68-AG
345.5-100-M10-68-BG
345.5-100-M10-98-A
345.5-100-M10-98-B
345.5-100-M10-98-AG
345.5-100-M10-98-BG
345.5-100-M12-43-A
345.5-100-M12-43-B
345.5-100-M12-43-AG
345.5-100-M12-43-BG
345.5-100-M12-68-A
345.5-100-M12-68-B
345.5-100-M12-68-AG
345.5-100-M12-68-BG
345.5-100-M12-98-A
345.5-100-M12-98-B
345.5-100-M12-98-AG
345.5-100-M12-98-BG
345.5-100-M16-68-A
345.5-100-M16-68-B
345.5-100-M16-68-AG
345.5-100-M16-68-BG
345.5-100-M16-108-A
345.5-100-M16-108-B
345.5-100-M16-108-AG
345.5-100-M16-108-BG
345.5-100-M16-148-A
345.5-100-M16-148-B
345.5-100-M16-148-AG
345.5-100-M16-148-BG
345.5-100-M16-168-A
345.5-100-M16-168-B
345.5-100-M16-168-AG
345.5-100-M16-168-BG
345.5-100-M16-58-A
345.5-100-M16-58-B
345.5-100-M16-58-AG
345.5-100-M16-58-BG
345.5-100-M16-98-A
345.5-100-M16-98-B
345.5-100-M16-98-AG
345.5-100-M16-98-BG
345.5-100-M16-138-A
345.5-100-M16-138-B
345.5-100-M16-138-AG
345.5-100-M16-138-BG
345.5-100-M16-158-A
345.5-100-M16-158-B
345.5-100-M16-158-AG
345.5-100-M16-158-BG
345.5-100-M20-98-A
345.5-100-M20-98-B
345.5-100-M20-98-AG
345.5-100-M20-98-BG
345.5-100-M20-138-A
345.5-100-M20-138-B
345.5-100-M20-138-AG
345.5-100-M20-138-BG
345.5-100-M20-158-A
345.5-100-M20-158-B
345.5-100-M20-158-AG
345.5-100-M20-158-BG
345.5-100-M20-198-A
345.5-100-M20-198-B
345.5-100-M20-198-AG
345.5-100-M20-198-BG
345.5-100-M24-98-A
345.5-100-M24-98-B
345.5-100-M24-98-AG
345.5-100-M24-98-BG
345.5-100-M24-138-A
345.5-100-M24-138-B
345.5-100-M24-138-AG
345.5-100-M24-138-BG
345.5-100-M24-158-A
345.5-100-M24-158-B
345.5-100-M24-158-AG
345.5-100-M24-158-BG
345.5-100-M24-198-A
345.5-100-M24-198-B
345.5-100-M24-198-AG
345.5-100-M24-198-BG
345.5-125-M16-58-A
345.5-125-M16-58-B
345.5-125-M16-58-AG
345.5-125-M16-58-BG
345.5-125-M16-98-A
345.5-125-M16-98-B
345.5-125-M16-98-AG
345.5-125-M16-98-BG
345.5-125-M16-138-A
345.5-125-M16-138-B
345.5-125-M16-138-AG
345.5-125-M16-138-BG
345.5-125-M16-158-A
345.5-125-M16-158-B
345.5-125-M16-158-AG
345.5-125-M16-158-BG
345.5-125-M20-98-A
345.5-125-M20-98-B
345.5-125-M20-98-AG
345.5-125-M20-98-BG
345.5-125-M20-138-A
345.5-125-M20-138-B
345.5-125-M20-138-AG
345.5-125-M20-138-BG
345.5-125-M20-158-A
345.5-125-M20-158-B
345.5-125-M20-158-AG
345.5-125-M20-158-BG
345.5-125-M20-198-A
345.5-125-M20-198-B
345.5-125-M20-198-AG
345.5-125-M20-198-BG
345.5-125-M24-98-A
345.5-125-M24-98-B
345.5-125-M24-98-AG
345.5-125-M24-98-BG
345.5-125-M24-138-A
345.5-125-M24-138-B
345.5-125-M24-138-AG
345.5-125-M24-138-BG
345.5-125-M24-158-A
345.5-125-M24-158-B
345.5-125-M24-158-AG
345.5-125-M24-158-BG
345.5-125-M24-198-A
345.5-125-M24-198-B
345.5-125-M24-198-AG
345.5-125-M24-198-BG
