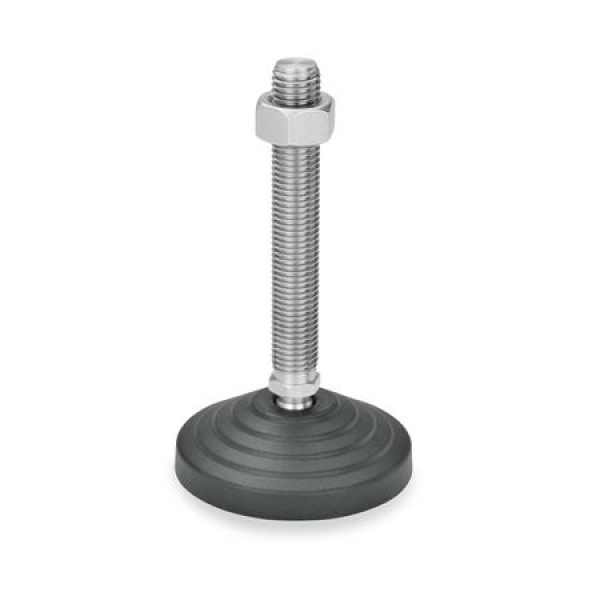

GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
Preview: GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
Preview: GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
Preview: GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
Preview: GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
Mobile Preview: GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
Mobile Preview: GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
Mobile Preview: GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel
Mobile Preview: GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel

GN 344.5 Kunststoff - Gelenkfüße mit Edelstahl - Spindel

ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 8,54 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung
Gelenkfüße GN 344.5 erzielen ihre hohe statische Belastbarkeit durch die Verwendung eines hochwertigen Kunststoffes und einer Formgebung, welche die Last auf einen großen Bereich verteilt.

Die in der Tabelle gemachten Angaben über die statische Belastbarkeit sind Richtwerte, bei deren Überschreitung es zur bleibenden Verformung bzw. zum Bruch des Kunststofftellers kommen kann.

Die Werte wurden durch eine Versuchsreihe ermittelt, bei der eine begrenzte Anzahl von Gelenkfüßen eine begrenzte Zeit durch eine senkrecht zum Teller wirkende, statische Kraft beaufschlagt wurde.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweilgen Einsatz geeignet ist, muss in jedem Einzelfall vom Anweder ermittelt werden.

Gelenkfüße GN 344.5 werden montiert geliefert, sind aber demontierbar.

d1 d2 l1 l2 l3 sw Kugel-Ø Statische Belastbar-
keit in kN
(Hinweis beachten)
60 M 8 43 68 - - 33 24 14 14 14
60 M 10 43 68 98 - 33 24 14 14 14
60 M 12 43 68 98 - 33 24 14 14 14
60 M 14 68 98 148 - 33 24 14 14 14
60 M 16 68 108 148 168 33 24 16 14 14
60 M 16 58 98 138 158 43 24 24 24 18
60 M 20 98 138 158 198 43 24 24 24 18
60 M 24 98 138 158 198 43 24 24 24 18
80 M 8 43 68 - - 33 24 14 14 14
80 M 10 43 68 98 - 33 24 14 14 16
80 M 12 43 68 98 - 33 24 14 14 16
80 M 14 68 98 148 - 33 24 14 14 16
80 M 16 68 108 148 168 33 24 16 14 16
80 M 16 58 98 138 158 43 24 24 24 18
80 M 20 98 138 158 198 43 24 24 24 18
80 M 24 98 138 158 198 43 24 24 24 18
100 M 8 43 68 - - 33 24 14 14 18
100 M 10 43 68 98 - 33 24 14 14 18
100 M 12 43 68 98 - 33 24 14 14 18
100 M 14 68 98 148 - 33 24 14 14 18
100 M 16 68 108 148 168 33 24 16 14 18
100 M 16 58 98 138 158 43 24 24 24 25
100 M 20 98 138 158 198 43 24 24 24 25
100 M 24 98 138 158 198 43 24 24 24 25
125 M 16 58 98 138 158 67 46 24 24 28
125 M 20 98 138 158 198 67 46 24 24 28
125 M 24 98 138 158 198 67 46 24 24 28
Ausführung
Fuß
Kunststoff Thermoplast (Polyamid PA)
glasfaserverstärkt
schwarz, matt
temperaturbeständig bis 100 °C

Verstellspindel
Edelstahl
nichtrostend, 1.4305

Sechskantmutter
ISO 4032
Edelstahl
nichtrostend, 1.4301

Gummiauflage(NBR)
70 Shore A, schwarz

Form
A  ohne Mutter, ohne Gummiauflage
B  mit Mutter, ohne Gummiauflage
AG  ohne Mutter, mit Gummiauflage
BG  mit Mutter, mit Gummiauflage


RoHS
Artikelnummern
344.5-60-M8-43-A
344.5-60-M8-43-B
344.5-60-M8-43-AG
344.5-60-M8-43-BG
344.5-60-M8-68-A
344.5-60-M8-68-B
344.5-60-M8-68-AG
344.5-60-M8-68-BG
344.5-60-M10-43-A
344.5-60-M10-43-B
344.5-60-M10-43-AG
344.5-60-M10-43-BG
344.5-60-M10-68-A
344.5-60-M10-68-B
344.5-60-M10-68-AG
344.5-60-M10-68-BG
344.5-60-M10-98-A
344.5-60-M10-98-B
344.5-60-M10-98-AG
344.5-60-M10-98-BG
344.5-60-M12-43-A
344.5-60-M12-43-B
344.5-60-M12-43-AG
344.5-60-M12-43-BG
344.5-60-M12-68-A
344.5-60-M12-68-B
344.5-60-M12-68-AG
344.5-60-M12-68-BG
344.5-60-M12-98-A
344.5-60-M12-98-B
344.5-60-M12-98-AG
344.5-60-M12-98-BG
344.5-60-M16-68-A
344.5-60-M16-68-B
344.5-60-M16-68-AG
344.5-60-M16-68-BG
344.5-60-M16-108-A
344.5-60-M16-108-B
344.5-60-M16-108-AG
344.5-60-M16-108-BG
344.5-60-M16-148-A
344.5-60-M16-148-B
344.5-60-M16-148-AG
344.5-60-M16-148-BG
344.5-60-M16-168-A
344.5-60-M16-168-B
344.5-60-M16-168-AG
344.5-60-M16-168-BG
344.5-60-M16-58-A
344.5-60-M16-58-B
344.5-60-M16-58-AG
344.5-60-M16-58-BG
344.5-60-M16-98-A
344.5-60-M16-98-B
344.5-60-M16-98-AG
344.5-60-M16-98-BG
344.5-60-M16-138-A
344.5-60-M16-138-B
344.5-60-M16-138-AG
344.5-60-M16-138-BG
344.5-60-M16-158-A
344.5-60-M16-158-B
344.5-60-M16-158-AG
344.5-60-M16-158-BG
344.5-60-M20-98-A
344.5-60-M20-98-B
344.5-60-M20-98-AG
344.5-60-M20-98-BG
344.5-60-M20-138-A
344.5-60-M20-138-B
344.5-60-M20-138-AG
344.5-60-M20-138-BG
344.5-60-M20-158-A
344.5-60-M20-158-B
344.5-60-M20-158-AG
344.5-60-M20-158-BG
344.5-60-M20-198-A
344.5-60-M20-198-B
344.5-60-M20-198-AG
344.5-60-M20-198-BG
344.5-60-M24-98-A
344.5-60-M24-98-B
344.5-60-M24-98-AG
344.5-60-M24-98-BG
344.5-60-M24-138-A
344.5-60-M24-138-B
344.5-60-M24-138-AG
344.5-60-M24-138-BG
344.5-60-M24-158-A
344.5-60-M24-158-B
344.5-60-M24-158-AG
344.5-60-M24-158-BG
344.5-60-M24-198-A
344.5-60-M24-198-B
344.5-60-M24-198-AG
344.5-60-M24-198-BG
344.5-80-M8-43-A
344.5-80-M8-43-B
344.5-80-M8-43-AG
344.5-80-M8-43-BG
344.5-80-M8-68-A
344.5-80-M8-68-B
344.5-80-M8-68-AG
344.5-80-M8-68-BG
344.5-80-M10-43-A
344.5-80-M10-43-B
344.5-80-M10-43-AG
344.5-80-M10-43-BG
344.5-80-M10-68-A
344.5-80-M10-68-B
344.5-80-M10-68-AG
344.5-80-M10-68-BG
344.5-80-M10-98-A
344.5-80-M10-98-B
344.5-80-M10-98-AG
344.5-80-M10-98-BG
344.5-80-M12-43-A
344.5-80-M12-43-B
344.5-80-M12-43-AG
344.5-80-M12-43-BG
344.5-80-M12-68-A
344.5-80-M12-68-B
344.5-80-M12-68-AG
344.5-80-M12-68-BG
344.5-80-M12-98-A
344.5-80-M12-98-B
344.5-80-M12-98-AG
344.5-80-M12-98-BG
344.5-80-M16-68-A
344.5-80-M16-68-B
344.5-80-M16-68-AG
344.5-80-M16-68-BG
344.5-80-M16-108-A
344.5-80-M16-108-B
344.5-80-M16-108-AG
344.5-80-M16-108-BG
344.5-80-M16-148-A
344.5-80-M16-148-B
344.5-80-M16-148-AG
344.5-80-M16-148-BG
344.5-80-M16-168-A
344.5-80-M16-168-B
344.5-80-M16-168-AG
344.5-80-M16-168-BG
344.5-80-M16-58-A
344.5-80-M16-58-B
344.5-80-M16-58-AG
344.5-80-M16-58-BG
344.5-80-M16-98-A
344.5-80-M16-98-B
344.5-80-M16-98-AG
344.5-80-M16-98-BG
344.5-80-M16-138-A
344.5-80-M16-138-B
344.5-80-M16-138-AG
344.5-80-M16-138-BG
344.5-80-M16-158-A
344.5-80-M16-158-B
344.5-80-M16-158-AG
344.5-80-M16-158-BG
344.5-80-M20-98-A
344.5-80-M20-98-B
344.5-80-M20-98-AG
344.5-80-M20-98-BG
344.5-80-M20-138-A
344.5-80-M20-138-B
344.5-80-M20-138-AG
344.5-80-M20-138-BG
344.5-80-M20-158-A
344.5-80-M20-158-B
344.5-80-M20-158-AG
344.5-80-M20-158-BG
344.5-80-M20-198-A
344.5-80-M20-198-B
344.5-80-M20-198-AG
344.5-80-M20-198-BG
344.5-80-M24-98-A
344.5-80-M24-98-B
344.5-80-M24-98-AG
344.5-80-M24-98-BG
344.5-80-M24-138-A
344.5-80-M24-138-B
344.5-80-M24-138-AG
344.5-80-M24-138-BG
344.5-80-M24-158-A
344.5-80-M24-158-B
344.5-80-M24-158-AG
344.5-80-M24-158-BG
344.5-80-M24-198-A
344.5-80-M24-198-B
344.5-80-M24-198-AG
344.5-80-M24-198-BG
344.5-100-M8-43-A
344.5-100-M8-43-B
344.5-100-M8-43-AG
344.5-100-M8-43-BG
344.5-100-M8-68-A
344.5-100-M8-68-B
344.5-100-M8-68-AG
344.5-100-M8-68-BG
344.5-100-M10-43-A
344.5-100-M10-43-B
344.5-100-M10-43-AG
344.5-100-M10-43-BG
344.5-100-M10-68-A
344.5-100-M10-68-B
344.5-100-M10-68-AG
344.5-100-M10-68-BG
344.5-100-M10-98-A
344.5-100-M10-98-B
344.5-100-M10-98-AG
344.5-100-M10-98-BG
344.5-100-M12-43-A
344.5-100-M12-43-B
344.5-100-M12-43-AG
344.5-100-M12-43-BG
344.5-100-M12-68-A
344.5-100-M12-68-B
344.5-100-M12-68-AG
344.5-100-M12-68-BG
344.5-100-M12-98-A
344.5-100-M12-98-B
344.5-100-M12-98-AG
344.5-100-M12-98-BG
344.5-100-M16-68-A
344.5-100-M16-68-B
344.5-100-M16-68-AG
344.5-100-M16-68-BG
344.5-100-M16-108-A
344.5-100-M16-108-B
344.5-100-M16-108-AG
344.5-100-M16-108-BG
344.5-100-M16-148-A
344.5-100-M16-148-B
344.5-100-M16-148-AG
344.5-100-M16-148-BG
344.5-100-M16-168-A
344.5-100-M16-168-B
344.5-100-M16-168-AG
344.5-100-M16-168-BG
344.5-100-M16-58-A
344.5-100-M16-58-B
344.5-100-M16-58-AG
344.5-100-M16-58-BG
344.5-100-M16-98-A
344.5-100-M16-98-B
344.5-100-M16-98-AG
344.5-100-M16-98-BG
344.5-100-M16-138-A
344.5-100-M16-138-B
344.5-100-M16-138-AG
344.5-100-M16-138-BG
344.5-100-M16-158-A
344.5-100-M16-158-B
344.5-100-M16-158-AG
344.5-100-M16-158-BG
344.5-100-M20-98-A
344.5-100-M20-98-B
344.5-100-M20-98-AG
344.5-100-M20-98-BG
344.5-100-M20-138-A
344.5-100-M20-138-B
344.5-100-M20-138-AG
344.5-100-M20-138-BG
344.5-100-M20-158-A
344.5-100-M20-158-B
344.5-100-M20-158-AG
344.5-100-M20-158-BG
344.5-100-M20-198-A
344.5-100-M20-198-B
344.5-100-M20-198-AG
344.5-100-M20-198-BG
344.5-100-M24-98-A
344.5-100-M24-98-B
344.5-100-M24-98-AG
344.5-100-M24-98-BG
344.5-100-M24-138-A
344.5-100-M24-138-B
344.5-100-M24-138-AG
344.5-100-M24-138-BG
344.5-100-M24-158-A
344.5-100-M24-158-B
344.5-100-M24-158-AG
344.5-100-M24-158-BG
344.5-100-M24-198-A
344.5-100-M24-198-B
344.5-100-M24-198-AG
344.5-100-M24-198-BG
344.5-125-M16-58-A
344.5-125-M16-58-B
344.5-125-M16-58-AG
344.5-125-M16-58-BG
344.5-125-M16-98-A
344.5-125-M16-98-B
344.5-125-M16-98-AG
344.5-125-M16-98-BG
344.5-125-M16-138-A
344.5-125-M16-138-B
344.5-125-M16-138-AG
344.5-125-M16-138-BG
344.5-125-M16-158-A
344.5-125-M16-158-B
344.5-125-M16-158-AG
344.5-125-M16-158-BG
344.5-125-M20-98-A
344.5-125-M20-98-B
344.5-125-M20-98-AG
344.5-125-M20-98-BG
344.5-125-M20-138-A
344.5-125-M20-138-B
344.5-125-M20-138-AG
344.5-125-M20-138-BG
344.5-125-M20-158-A
344.5-125-M20-158-B
344.5-125-M20-158-AG
344.5-125-M20-158-BG
344.5-125-M20-198-A
344.5-125-M20-198-B
344.5-125-M20-198-AG
344.5-125-M20-198-BG
344.5-125-M24-98-A
344.5-125-M24-98-B
344.5-125-M24-98-AG
344.5-125-M24-98-BG
344.5-125-M24-138-A
344.5-125-M24-138-B
344.5-125-M24-138-AG
344.5-125-M24-138-BG
344.5-125-M24-158-A
344.5-125-M24-158-B
344.5-125-M24-158-AG
344.5-125-M24-158-BG
344.5-125-M24-198-A
344.5-125-M24-198-B
344.5-125-M24-198-AG
344.5-125-M24-198-BG
