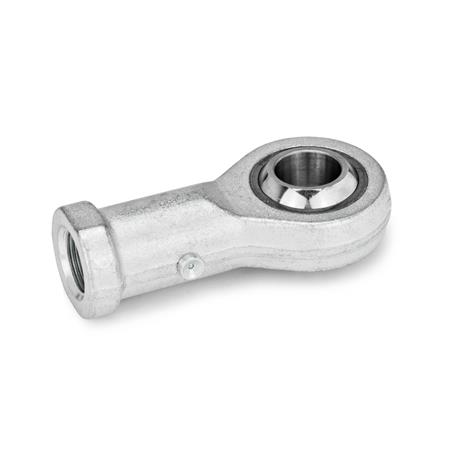

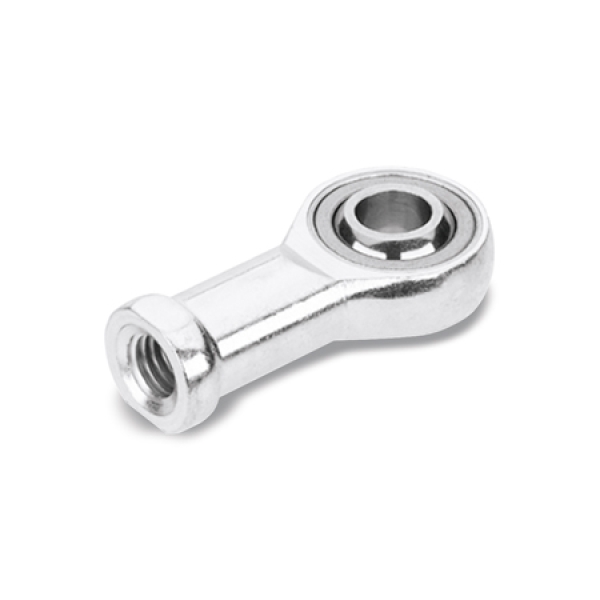

Gelenkköpfe GN 648.1 entsprechen DIN ISO 12240-4, Maßreihe K (früher DIN 648 K).

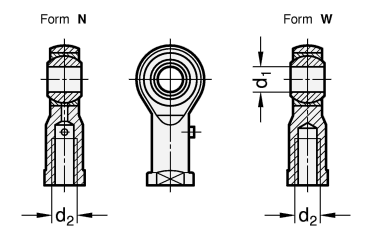

d1 H7 |
d2 |
Links-
gewinde |
CETOP-
Anschluss-
maße |
b1 -0,12 |
b2 |
d3 |
d4 |
d5 |
d6 |
l1 |
l2 |
sw |
t |
w
Kipp-
winkel |
5 |
M 5 |
M 5L |
M 4 |
8 |
6 |
7,7 |
18 |
9 |
11 |
27 |
36 |
9 |
10 |
13° |
6 |
M 6 |
M 6L |
- |
9 |
6,75 |
8,9 |
20 |
10 |
13 |
30 |
40 |
11 |
12 |
13° |
8 |
M 8 |
M 8L |
- |
12 |
9 |
10,4 |
24 |
12,5 |
16 |
36 |
48 |
13 |
16 |
14° |
10 |
M 10 |
M 10L |
M 10 x 1,25 |
14 |
10,5 |
12,9 |
28 |
15 |
19 |
43 |
57 |
17 |
20 |
13° |
12 |
M 12 |
M 12L |
M 12 x 1,25 |
16 |
12 |
15,4 |
32 |
17,5 |
22 |
50 |
66 |
19 |
22 |
13° |
14 |
M 14 |
M 14L |
- |
19 |
13,5 |
16,8 |
36 |
20 |
25 |
57 |
75 |
22 |
25 |
16° |
16 |
M 16 |
M 16L |
M 16 x 1,5 |
21 |
15 |
19,3 |
42 |
22 |
27 |
64 |
85 |
22 |
28 |
15° |
18 |
M 18 x 1,5 |
M 18 x 1,5L |
- |
23 |
16,5 |
21,8 |
46 |
25 |
31 |
71 |
94 |
27 |
32 |
15° |
20 |
M 20 x 1,5 |
M 20 x 1,5L |
- |
25 |
18 |
24,3 |
50 |
27,5 |
34 |
77 |
102 |
32 |
33 |
14° |
22 |
M 22 x 1,5 |
M 22 x 1,5L |
- |
28 |
20 |
25,8 |
54 |
30 |
37 |
84 |
111 |
32 |
37 |
15° |
25 |
M 24 x 2 |
M 24 x 2L |
- |
31 |
22 |
29,6 |
60 |
33,5 |
42 |
94 |
124 |
36 |
42 |
15° |
30* |
M 30 x 2 |
M 30 x 2L |
- |
37 |
25 |
34,8 |
70 |
40 |
51 |
110 |
145 |
41 |
51 |
17° |
* nur in Form W lieferbar
Gehäuse
Stahl
verzinkt, blau passiviert
d1 = 5 bis 12: gedreht
d1 = 14 bis 25: geschmiedet
Gleitpaarungen
Form N (nachschmierbar)
Lagerschale
Messing, CuZn40Al1
Innenring
Stahl, 100Cr6
gehärtet, geschliffen, poliert
Form W (wartungsfrei)
Lagerschale
Stahl, verzinkt
mit PTFE-Einlage
Innenring
Stahl, 100 Cr6
gehärtet, geschliffen, poliert
Form
N Messing / Stahl nachschmierbar
W Stahl-PTFE / Stahl wartungsfrei
RoHS
Auf Anfrage:
schmale Ausführung
(ISO 12240-1, Maßreihe E)
648.1-5-M5L-N
648.1-5-M5L-W
648.1-5-M4-N
648.1-5-M4-W
648.1-5-M5-N
648.1-5-M5-W
648.1-6-M6L-N
648.1-6-M6L-W
648.1-6-M6-N
648.1-6-M6-W
648.1-8-M8L-N
648.1-8-M8L-W
648.1-8-M8-N
648.1-8-M8-W
648.1-10-M10L-N
648.1-10-M10L-W
648.1-10-M10X1,25-N
648.1-10-M10X1,25-W
648.1-10-M10-N
648.1-10-M10-W
648.1-12-M12L-N
648.1-12-M12L-W
648.1-12-M12X1,25-N
648.1-12-M12X1,25-W
648.1-12-M12-N
648.1-12-M12-W
648.1-14-M14L-N
648.1-14-M14L-W
648.1-14-M14-N
648.1-14-M14-W
648.1-16-M16L-N
648.1-16-M16L-W
648.1-16-M16X1,5-N
648.1-16-M16X1,5-W
648.1-16-M16-N
648.1-16-M16-W
648.1-18-M18X1,5L-N
648.1-18-M18X1,5L-W
648.1-18-M18X1,5-N
648.1-18-M18X1,5-W
648.1-20-M20X1,5L-N
648.1-20-M20X1,5L-W
648.1-20-M20X1,5-N
648.1-20-M20X1,5-W
648.1-22-M22X1,5L-N
648.1-22-M22X1,5L-W
648.1-22-M22X1,5-N
648.1-22-M22X1,5-W
648.1-25-M24X2L-N
648.1-25-M24X2L-W
648.1-25-M24X2-N
648.1-25-M24X2-W
648.1-30-M30X2L-W
648.1-30-M30X2-W
