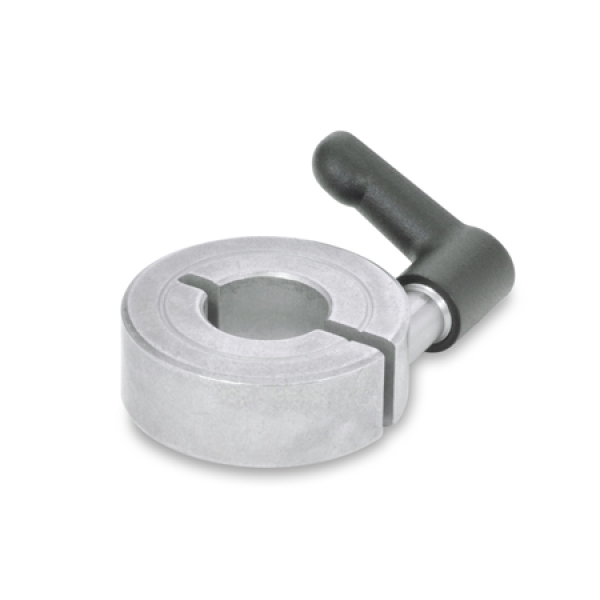

Geschlitzte Edelstahl-Stellringe GN 706.4 lassen sich einfach und sicher, d.h. mit starker Klemmkraft montieren. Die Oberfläche der Welle wird nicht beschädigt.
Das Gewinde d3 ist bei den Größen d1 = 32 und 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
Diese Stellringe dienen nicht nur als Festanschlag, sondern bieten auch Befestigungsmöglichkeiten für weitere Elemente, z.B. Endschalter.

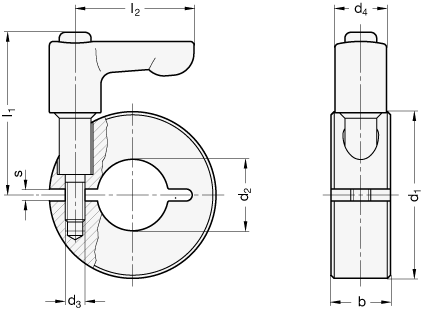

| d1 |
d2 H10
empfohlene Wellentoleranz h11 |
b ±0,2 |
d3 |
d4 |
l1 |
l2 |
s |
| 32 |
B 14 |
- |
11 |
M 4 |
13 |
37 |
30 |
2,1 |
| 36 |
B 15 |
B 16 |
13 |
M 5 |
13 |
38,5 |
30 |
2,1 |
| 42 |
B 18 |
B 20 |
15 |
M 5 |
13 |
41 |
30 |
3 |
| 48 |
B 22 |
B 25 |
15 |
M 5 |
13 |
43 |
45 |
3 |
| 55 |
B 28 |
B 30 |
15 |
M 6 |
13 |
45 |
45 |
3 |
| 60 |
B 32 |
B 35 |
15 |
M 6 |
13 |
46,5 |
45 |
4 |
| 65 |
B 40 |
- |
15 |
M 6 |
13 |
47,5 |
45 |
4 |
