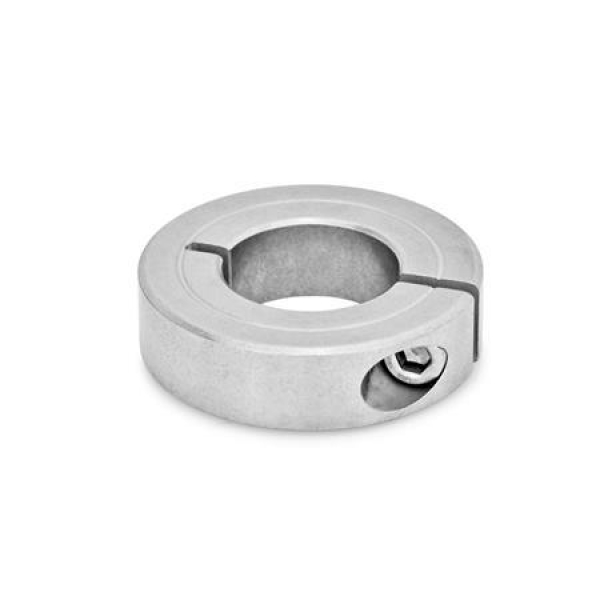

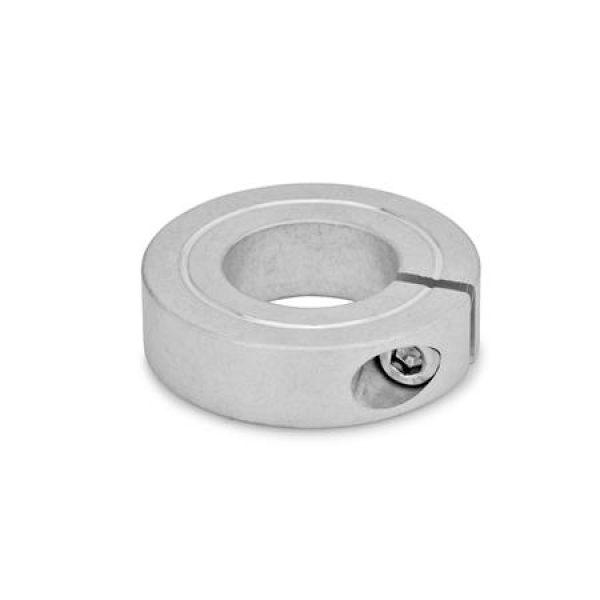

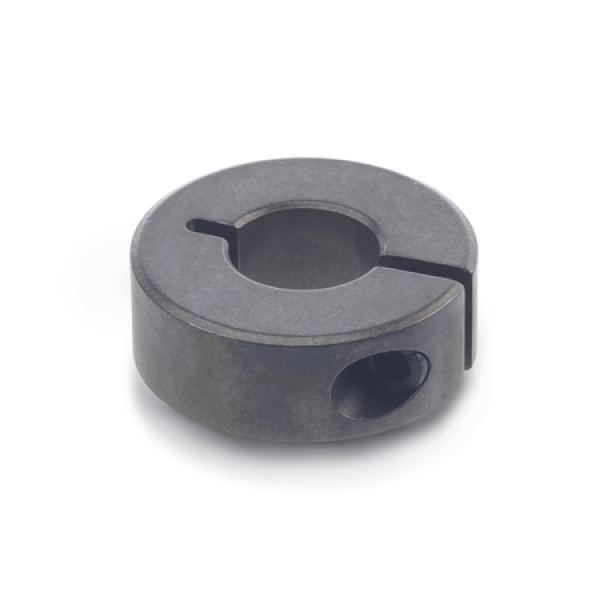

GN 706.2 Geschlitzte Stellringe aus Stahl, Aluminium oder Edelstahl und in gedrehter Ausführung

Mobile Preview: GN 706.2 Geschlitzte Stellringe aus Stahl, Aluminium oder Edelstahl und in gedrehter Ausführung

GN 706.2 Geschlitzte Stellringe aus Stahl, Aluminium oder Edelstahl und in gedrehter Ausführung

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Werkstoff:

ab 3,24 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Geschlitzte Stellringe GN 706.2 lassen sich einfach und sicher, d. h. mit starker Klemmkraft montieren. Die Oberfläche der Welle wird nicht beschädigt.

Das Gewinde d3 ist bei den Größen d1 = 20 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.

Diese Stellringe dienen nicht nur als Festanschlag, sondern bieten auch Befestigungsmöglichkeiten für weitere Elemente, z. B. Endschalter.

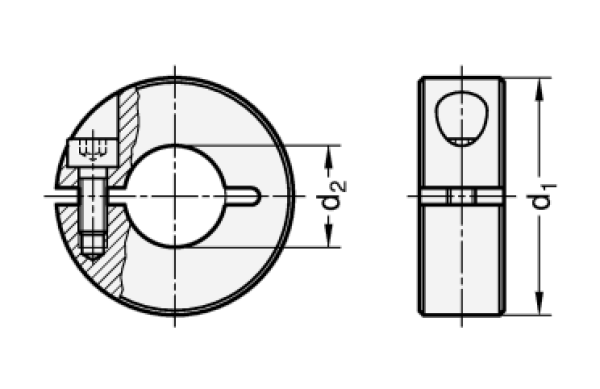

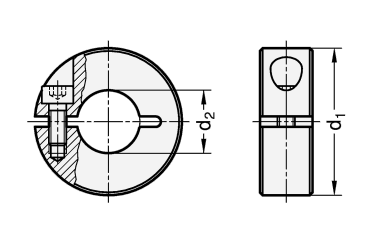

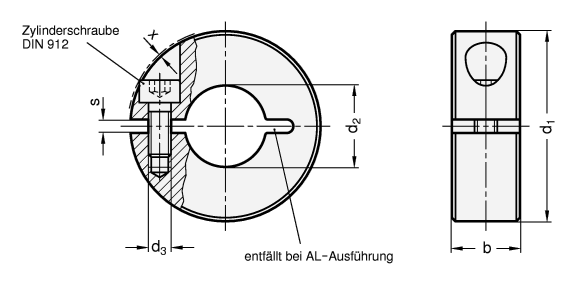

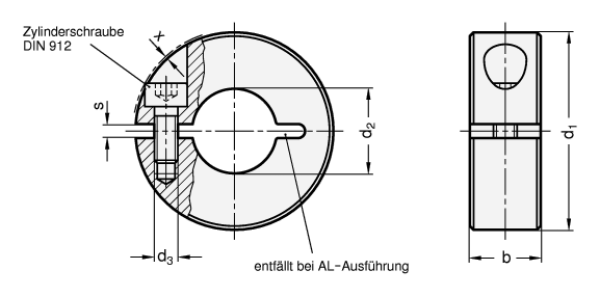

d₁	d₂ H10 empfohlene Wellentoleranz h11		b ±0,2	d₃	s	x ≈ max. Überstand Schraubenkopf
20	B 6	-	9	M 3	2,1	1,2
22	B 8	-	9	M 3	2,1	1
26	B 10	-	11	M 4	2,1	1,6
30	B 12	-	11	M 4	2,1	0,7
32	B 14	-	11	M 4	2,1	0,7
36	B 15	B 16	13	M 5	2,1	1,4
42	B 18	B 20	15	M 5	3	0,6
48	B 22	B 25	15	M 5	3	0
55	B 28	B 30	15	M 6	3	0,5
60	B 32	B 35	15	M 6	4	0,4
65	B 40	-	15	M 6	4	0,5

Ausführung

Stahl ST
Sinterstahl (Distaloy AB)
schwarz, dampfoxidiert

Zylinderschraube
DIN 912
Stahl, blank

Aluminium AL
gleitgeschliffen

Zylinderschraube
DIN 912
Edelstahl
nichtrostend, 1.4301

oder

Edelstahl NI
Sinterstahl
nichtrostend 1.4404

Zylinderschraube
DIN 912-A2

Edelstahl A4
Gedrehte Ausführung
nichtrostend 1.4401
schweißbar

Zylinderschraube
DIN 912-A4

RoHS
