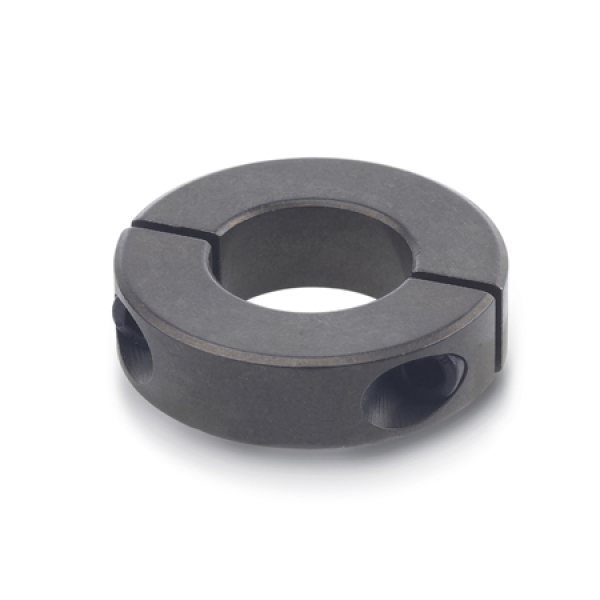

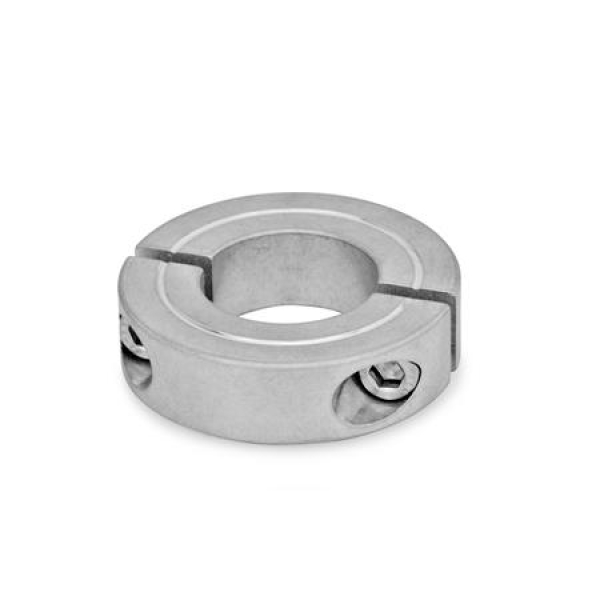

Geteilte Stellringe GN 707.2 werden eingesetzt, wenn eine axiale Montage des Ringes auf der Welle nicht möglich ist.

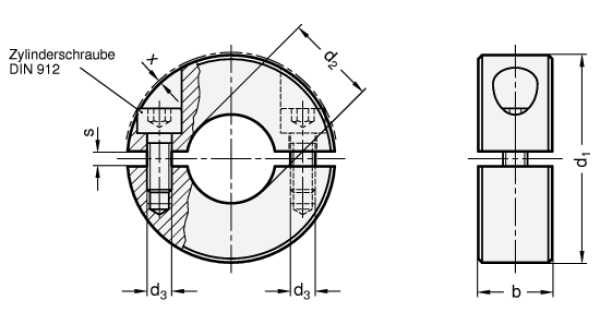

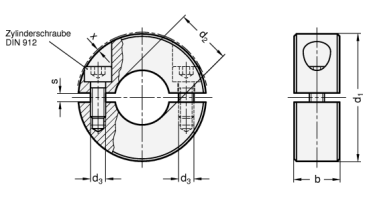

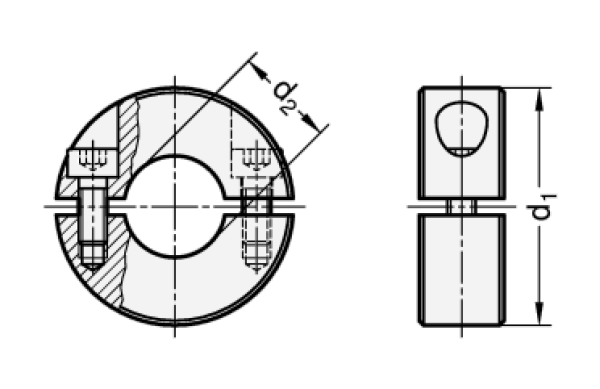

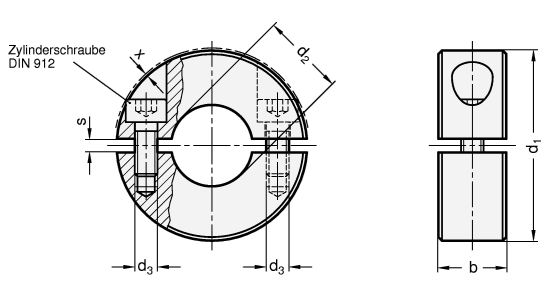

Das Gewinde d3 ist bei den Größen d1 = 20 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
Stellringe dienen nicht nur als Festanschlag, sondern bieten auch Befestigungsmöglichkeiten für weitere Elemente, z.B. Endschalter.
| d1 |
d2 H10
empfohlene Wellentoleranz h11 |
b ±0,2 |
d3 |
s |
x ≈
max. Überstand
Schraubenkopf |
| 20 |
B 6 |
- |
9 |
M 3 |
2,1 |
1,2 |
| 22 |
B 8 |
- |
9 |
M 3 |
2,1 |
1 |
| 26 |
B 10 |
- |
11 |
M 4 |
2,1 |
1,6 |
| 30 |
B 12 |
- |
11 |
M 4 |
2,1 |
0,7 |
| 32 |
B 14 |
- |
11 |
M 4 |
2,1 |
0,7 |
| 36 |
B 15 |
B 16 |
13 |
M 5 |
2,1 |
1,4 |
| 42 |
B 18 |
B 20 |
15 |
M 5 |
3 |
0,6 |
| 48 |
B 22 |
B 25 |
15 |
M 5 |
3 |
0 |
| 55 |
B 28 |
B 30 |
15 |
M 6 |
3 |
0,5 |
| 60 |
B 32 |
B 35 |
15 |
M 6 |
4 |
0,4 |
| 65 |
B 40 |
- |
15 |
M 6 |
4 |
0,5 |
