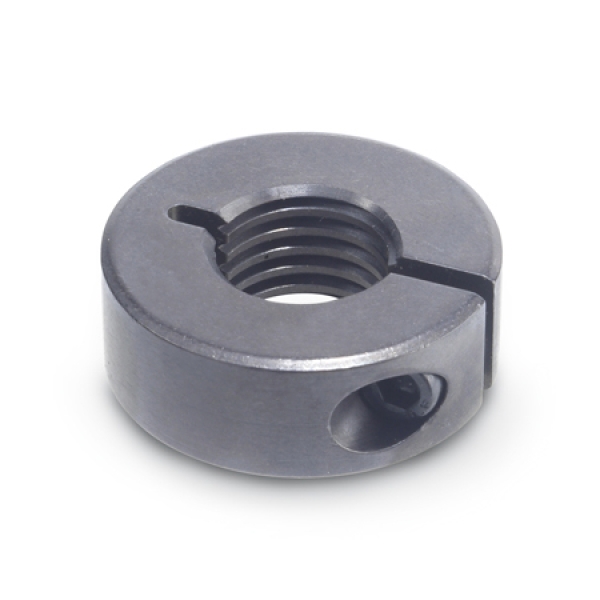

Gewindeklemminge GN 706.3 können in Verbindung mit Bolzengewinde-Toleranz 6g eingesetzt werden. Nach dem Klemmvorgang ist das Gewinde des Klemmringes möglicherweise nicht mehr toleranzhaltig (6H).

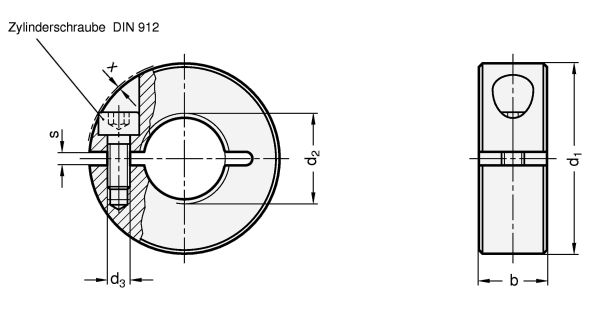

Das Gewinde d3 ist bei den Größen d1 = 20 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.

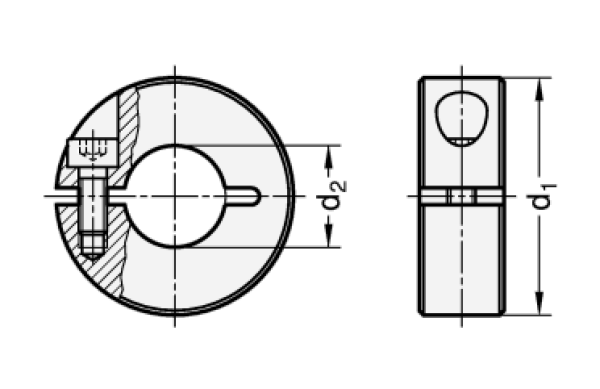

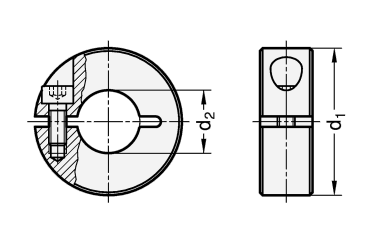

d1 |
d2 6H |
b |
d3 |
s |
x ≈
max. Überstand
Schraubenkopf |
20 |
M 8 |
M 8 x 1 |
9 |
M 3 |
2,1 |
1 |
22 |
M 10 |
M 10 x 1 |
9 |
M 3 |
2,1 |
0,8 |
26 |
M 12 |
M 12 x 1,5 |
11 |
M 4 |
2,1 |
1,6 |
32 |
M 16 |
M 16 x 1,5 |
11 |
M 4 |
2,1 |
0,7 |
42 |
M 20 |
M 20 x 1,5 |
15 |
M 5 |
3 |
0,6 |
48 |
M 24 x 1,5 |
- |
15 |
M 5 |
3 |
0 |
55 |
M 30 x 1,5 |
- |
15 |
M 6 |
3 |
0,4 |
