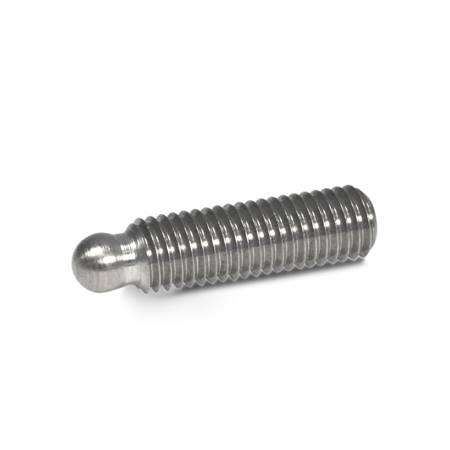

Edelstahl-Gewindestifte GN 632.5 mit Kugelzapfen werden in der Regel in Verbindung mit Edelstahl-Druckstücken GN 631.5 kombiniert.
Der Kugel-Ø d2 ist kleiner als der Gewindekern-Ø, so dass das Einschrauben von der Kugelseite her möglich ist.
Die Kombination von Edelstahl-Gewindestiften GN 632.5 und Edelstahl-Druckstücken GN 631.5 mit Griffelementen ergibt auf einfache Weise Spannschrauben verschiedenster Art.
d1 |
Länge l |
d2 +0,05 |
sw |
Druckstück GN 631 / GN 631.5
d1 - e |
M 6 |
30 |
40 |
50 |
- |
4,5 |
3 |
15 - 3,6 |
18 - 5,2 |
21 - 6 |
25 - 6,5 |
32 - 7 |
- |
M 8 |
25 |
40 |
50 |
63 |
6,1 |
4 |
15 - 2,5 |
18 - 4,2 |
21 - 5 |
25 - 5,5 |
32 - 6 |
40 - 8 |
M 10 |
40 |
50 |
63 |
80 |
7,8 |
5 |
18 - 3,8 |
21 - 4,3 |
25 - 4,6 |
32 - 5 |
40 - 7 |
- |
M 12 |
40 |
63 |
80 |
100 |
9,4 |
6 |
21 - 3,4 |
25 - 3,6 |
32 - 4,2 |
40 - 6,2 |
- |
- |
