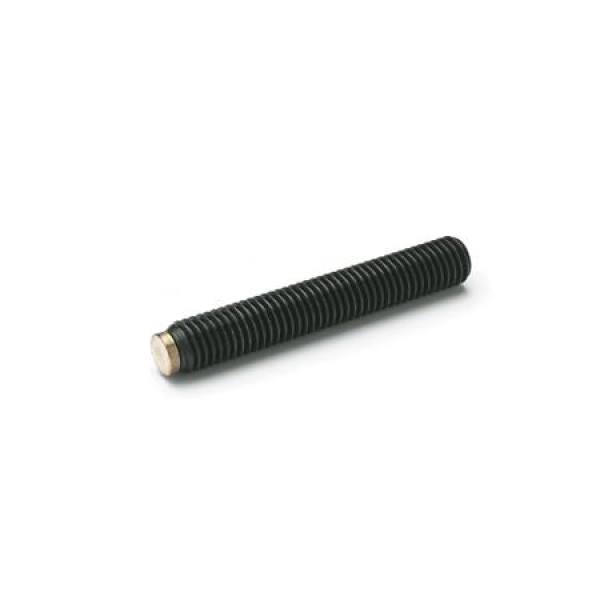

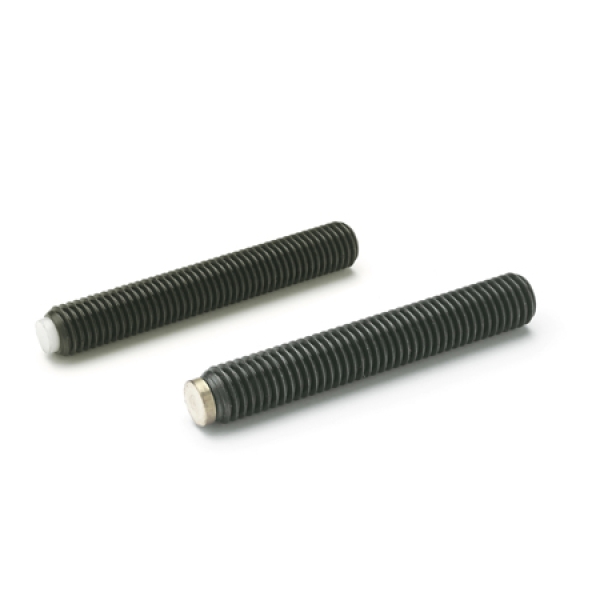

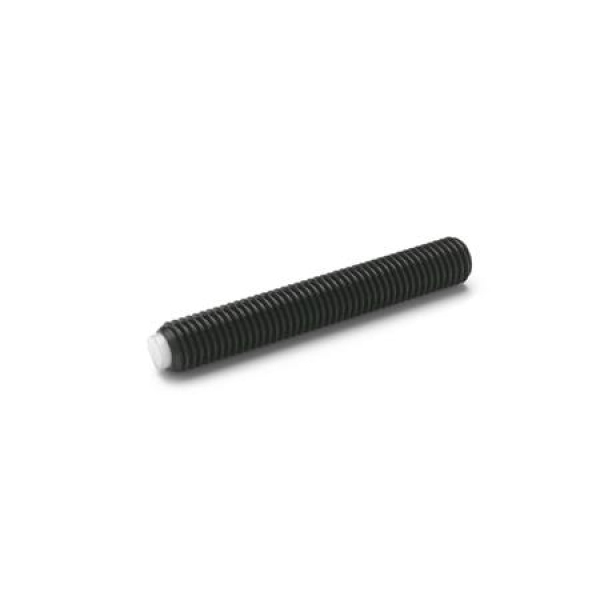

Gewindestifte GN 913.3 mit Druckzapfen aus Messing oder Kunststoff werden eingesetzt, wenn Druckstellen oder Beschädigungen an der Spannfläche vermieden werden sollen.

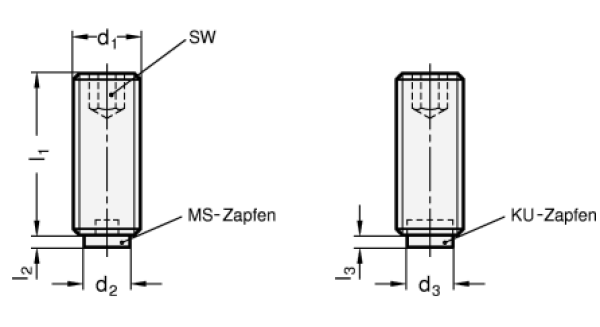

d1 |
l1
Nennlänge |
d2 |
d3 |
l2 |
l3 ±0,3 |
sw1 |
sw2 |
M 3 |
3 |
4 |
5 |
6 |
8 |
10 |
- |
- |
- |
- |
1,9 |
1,5 |
0,5 |
0,8 |
1,5 |
1,5 |
M 4 |
4* |
5* |
6 |
8 |
10 |
12 |
16 |
20 |
- |
- |
2,5 |
2 |
0,5 |
1 |
2 |
1,5 |
M 5 |
5* |
6* |
8 |
10 |
12 |
16 |
20 |
25 |
- |
- |
3 |
3 |
0,5 |
1 |
2,5 |
2,5 |
M 6 |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
4 |
3,5 |
1 |
1,3 |
3 |
3 |
M 8 |
8 |
10* |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
6 |
5 |
1,5 |
1,6 |
4 |
4 |
M 10 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
- |
- |
8 |
6,5 |
2 |
1,9 |
5 |
5 |
M 12 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
- |
- |
10 |
8 |
2 |
2,1 |
6 |
6 |
* Diese Längen sind nur mit MS-Zapfen lieferbar.
