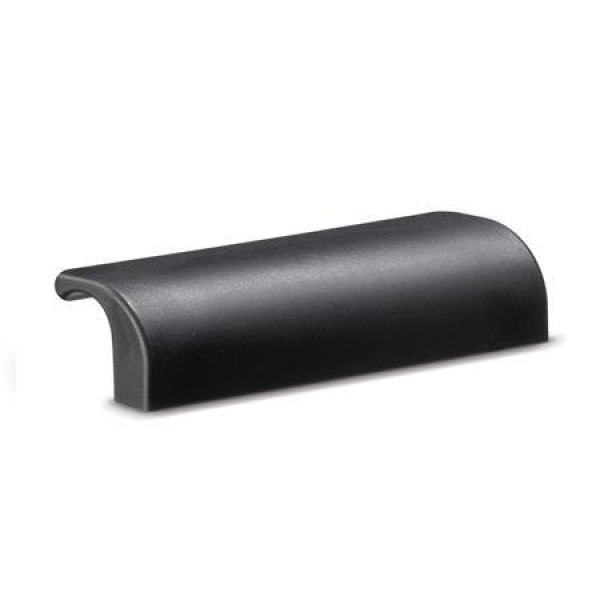

GN 130 Griffleisten
Griffleisten GN 130 mit Bohrung B 4,5 sind zur Befestigung mit Blechschrauben der Gewindegröße ST 4,8, wie z.B. Linsenkopf-Blechschrauben nach DIN ISO 7049 vorgesehen.
Die in der Tabelle angegebenen Kräfte F1 und F2 führen zum Bruch, ein entsprechender Sicherheitsfaktor muss also berücksichtigt werden. Im Übrigen handelt es sich unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob diese Griffleiste für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.
Die in der Tabelle angegebenen Kräfte F1 und F2 führen zum Bruch, ein entsprechender Sicherheitsfaktor muss also berücksichtigt werden. Im Übrigen handelt es sich unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob diese Griffleiste für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.
| l1 | d1 | d2 | a | b1 | b2 | h1 | h2 | l2 ±0,5 | t1 | t2 | F1 in N M6 | B4,5 | F2 in N M6 | B4,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | M 6 | B 4,5 | 10 | 13 | 38 | 30 | 21 | 80 | 10 | 14 | 3000 | 700 | 1900 | 900 |
Kunststoff
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 100 °C
Farbe (matt):
schwarzgrau, RAL 7021
SG
Buchse
Messing
Thermoplast (Polyamid PA)
glasfaserverstärkt
temperaturbeständig bis 100 °C
Farbe (matt):
schwarzgrau, RAL 7021
SGBuchse
Messing
RoHS-konform
130-100-M6-SG
130-100-B4,5-SG
130-100-B4,5-SG
