GN 4490 Kugelschnäpper
Kugelschnäpper GN 4490 werden z. B. zur Zuhaltung von Klappen und Türen eingesetzt, die häufig und einfach geöffnet bzw. geschlossen werden müssen.

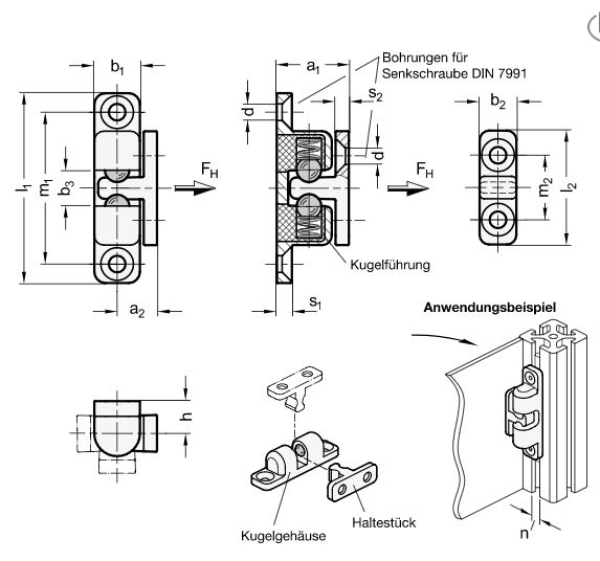

Sie bestehen aus einem Kugelgehäuse und einem Haltestück das seitlich bzw. von vorne in das Kugelgehäuse eingerastet wird, wobei die Einbaulage beliebig gewählt werden kann.
Über die konventionellen Einsatzbereiche hinaus finden die solide und formschön gestalteten Kugelschnäpper auch im technischen Umfeld ihre Anwendung. Bei Verwendung an Profilsystemen darf die in der Tabelle angegebene Nutbreite n nicht unterschritten werden.
| l1 | a1 | a2 | b1 | b2 | b3 | d für Schraube |
h | l2 | m1 | m2 | s1 | s2 | für Nutbreite n | Haltekraft FH in N Kennziffer 1 |
Kennziffer 2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 38 | 15 | 7,5 | 8 | 7 | 4,3 | M 3 | 7,5 | 21 | 30 | 12 | 4 | 2,5 | ≤ 4,5 | 25 | 35 |
| 50 | 20 | 10,5 | 12 | 10 | 6,5 | M 4 | 9,5 | 30 | 40 | 17 | 5 | 3,5 | ≤ 6 | 30 | 55 |
| 68 | 23 | 12 | 14,5 | 11 | 9,5 | M 4 | 11 | 32,5 | 55 | 20 | 5 | 3,5 | ≤ 8 | 50 | 70 |
| 80 | 27 | 14 | 16,5 | 13 | 11 | M 5 | 13 | 40 | 65 | 25 | 6 | 4 | ≤ 10 | 95 | 125 |
Zink-Druckguss ZD
kunststoffbeschichtet

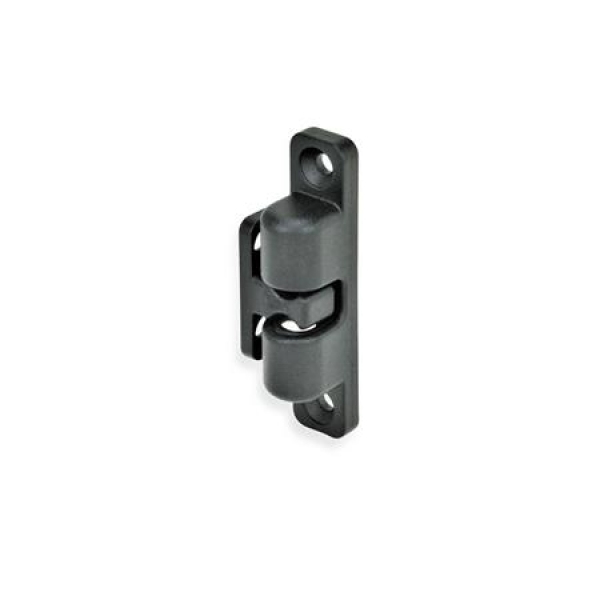

schwarz, RAL 9005, strukturmatt SW

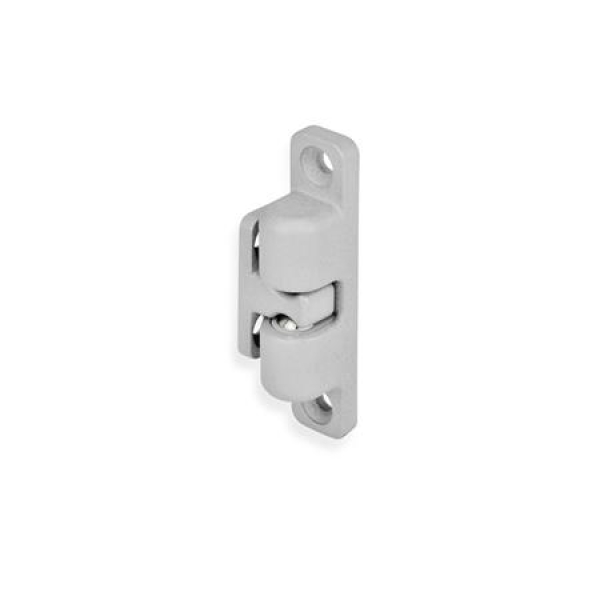

silber, RAL 9006, strukturmatt SR
Kugel
Edelstahl
nichtrostend, A2
Feder
Edelstahl
nichtrostend, 1.4310
Kugelführung
Kunststoff
Kennziffer
1 normale Haltekraft
2 verstärkte Haltekraft
RoHS
