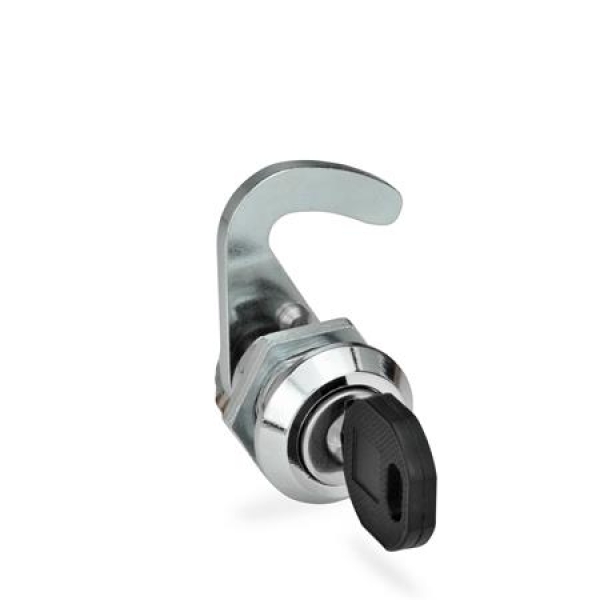

GN 115.8 Hakenverriegelungen, abschließbar
Hakenverriegelungen GN 115.8 mit Haken und Gegenhalter werden vorwiegend bei Schiebetüren und Klappen eingesetzt. Die Verriegelung erfolgt radial zur Drehachse, wodurch sich vielfältige Anwendungsmöglichkeiten ergeben.
Es werden 2 Schlüssel mit geliefert. Der Schlüssel kann in beiden Endstellungen abgezogen werden.
Verriegelungen GN 115.8 werden mit lose beigelegtem Haken geliefert.

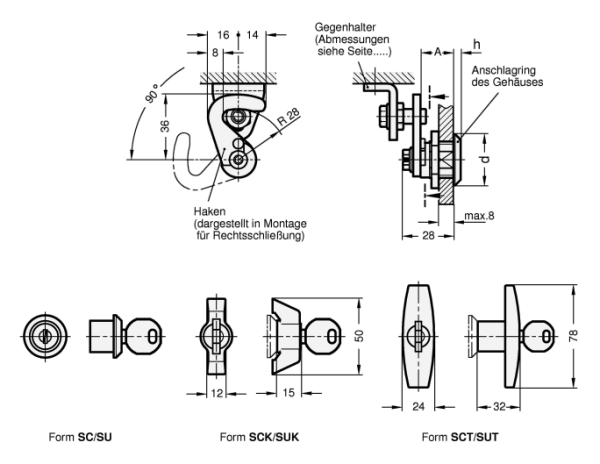

| Hakenabstand A | d Form SC, SU |
Form SCK, SUK, SCT, SUT |
h Form SC, SU |
Form SCK, SUK, SCT, SUT |
|---|---|---|---|---|
| 18 | 28 | 32 | 4 | 6 |
Verschlussgehäuse
Zink-Druckguss
Anschlagring
verchromt CR
kunststoffbeschichtet, schwarz, RAL 9005, strukturmatt SW
Sonstige Teile
Stahl verzinkt, blau passiviert
Schlüssel
Neusilber mit Kunststoff-Griffstück
Knebelgriff / T-Griff
Kunststoff (Polyamid PA)
schwarz, matt
Form

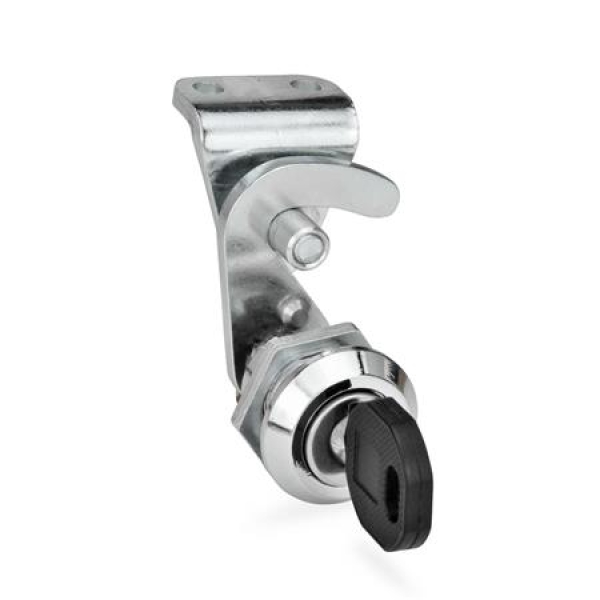

SC Betätigung mit Schlüssel (Schloss einheitlich)

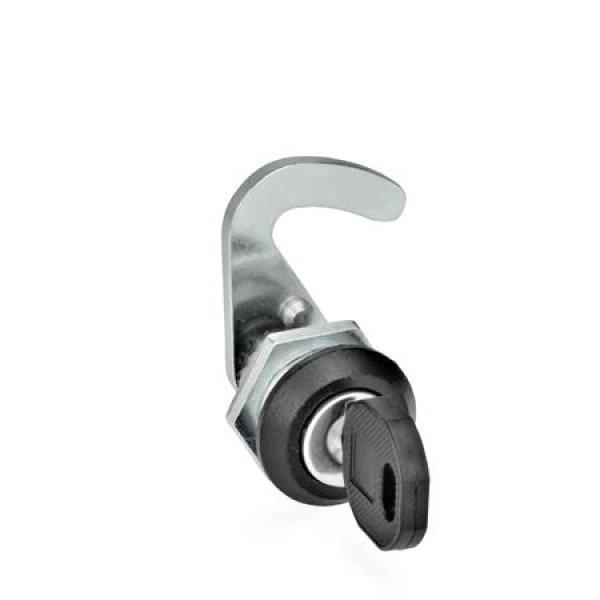

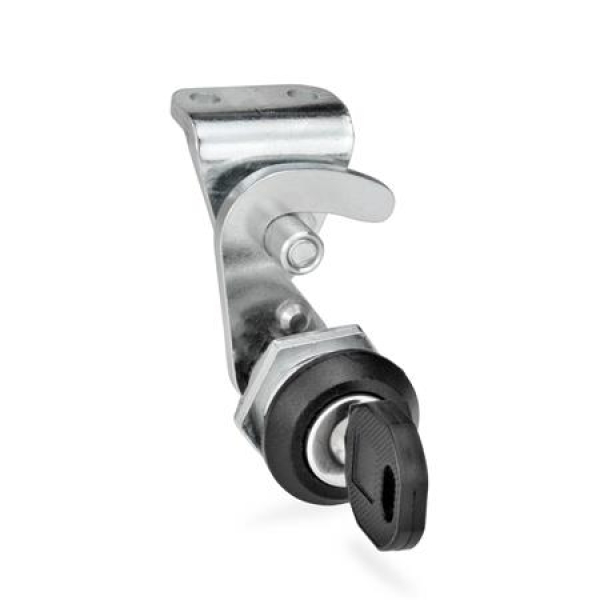

SU Betätigung mit Schlüssel (Schloss unterschiedlich)

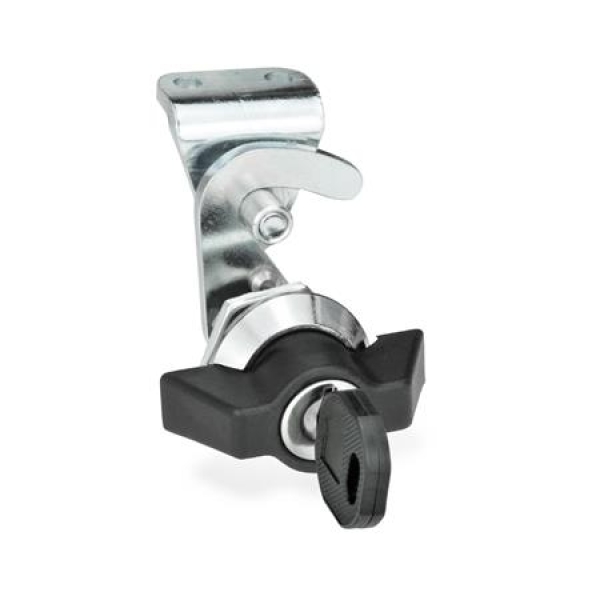

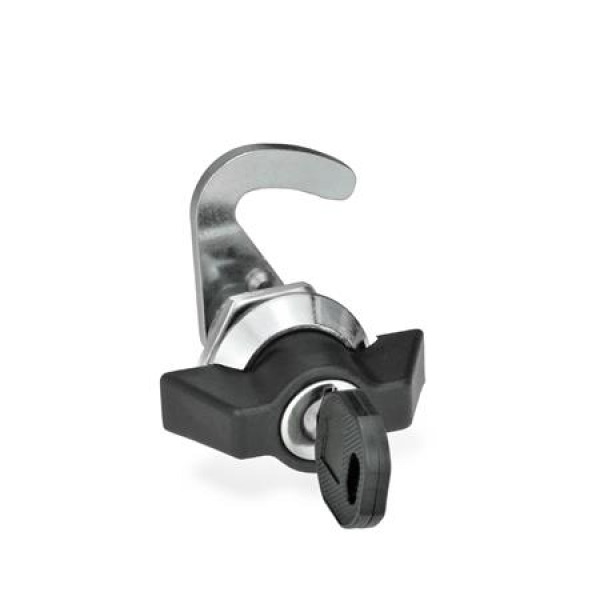

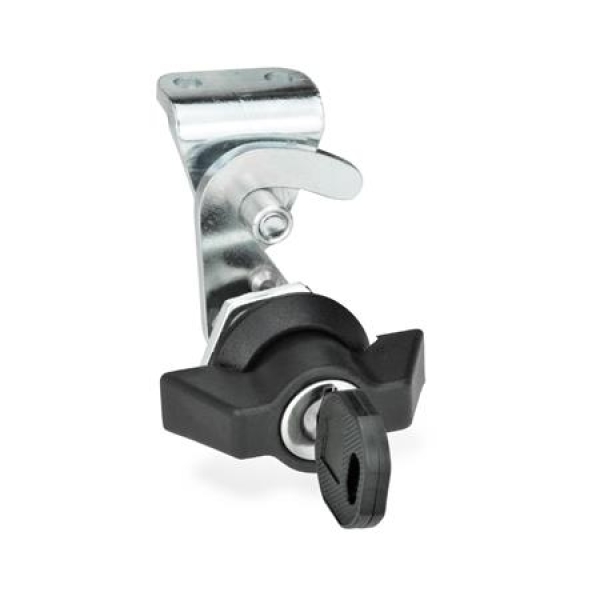

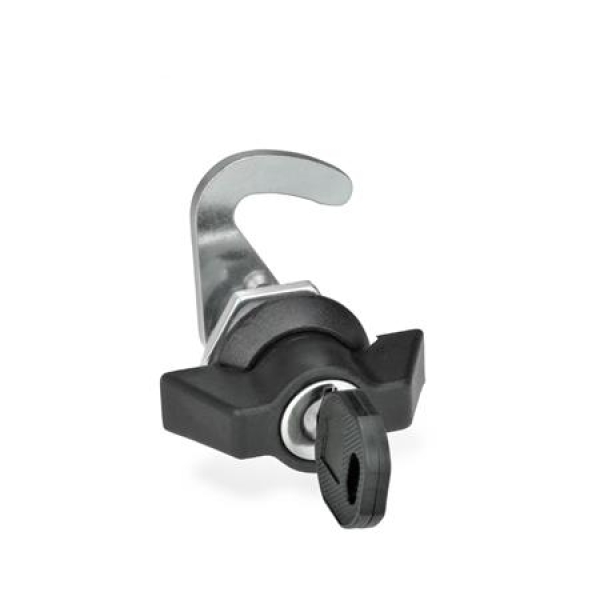

SCK Betätigung mit Knebel (Schloss einheitlich)
SUK Betätigung mit Knebel (Schloss unterschiedlich)

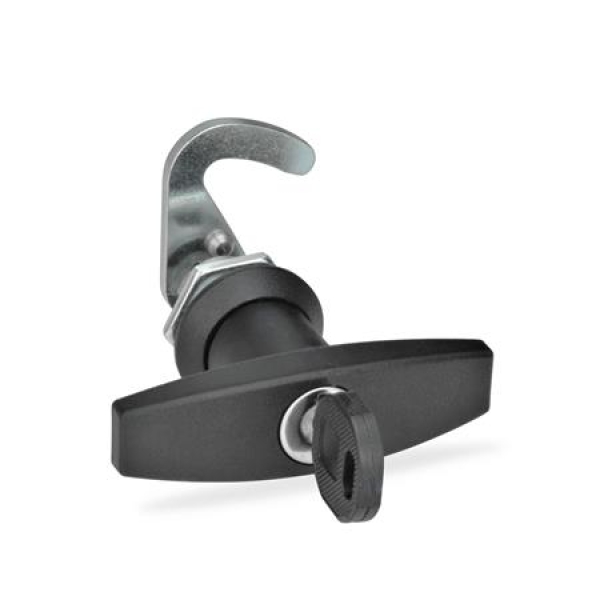

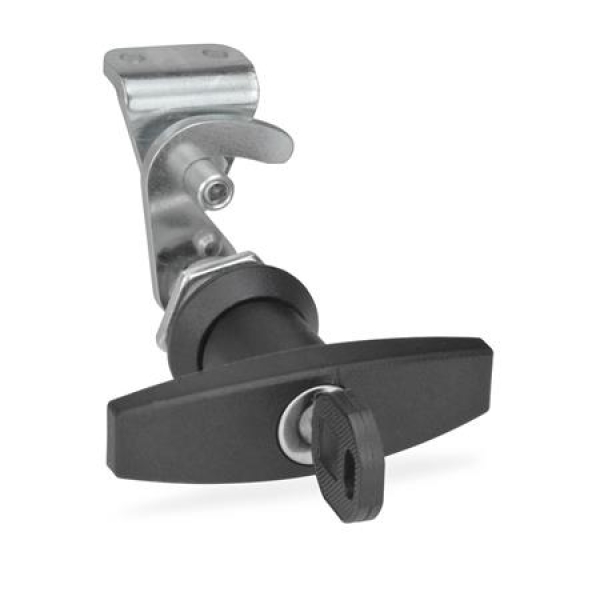

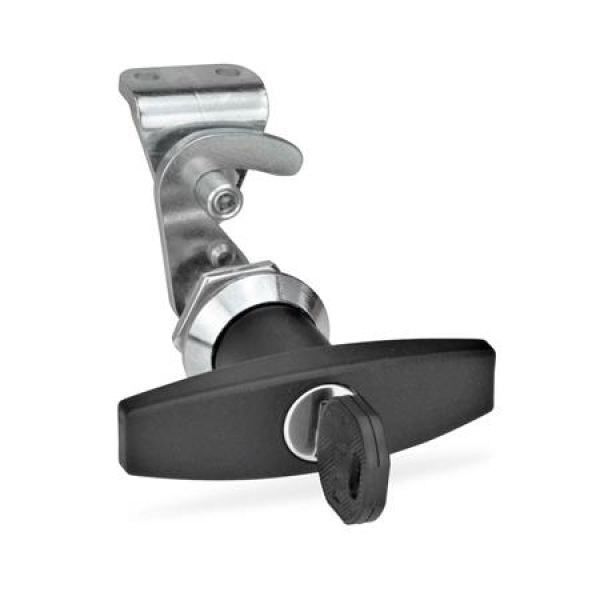

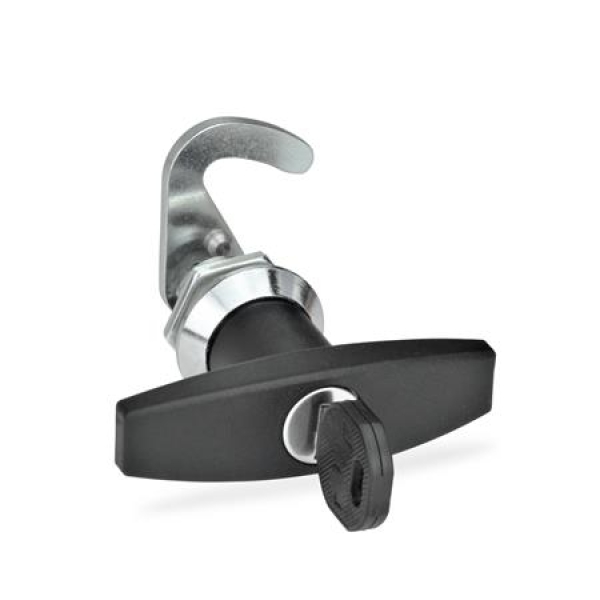

SCT Betätigung mit T-Griff (Schloss einheitlich)
SUT Betätigung mit T-Griff (Schloss unterschiedlich)
Ausführung Haken
H1 Schwenkradius R=28
Kennziffer
1 ohne Gegenhalter
2 mit Gegenhalter
RoHS
Auf Anfrage

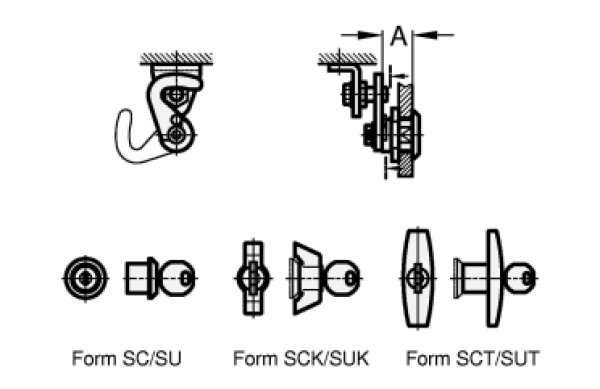

Hakenverriegelungen mit anderem Abstand A
Haken mit anderem Schwenkradius R
Zink-Druckguss
Anschlagring
verchromt CR
kunststoffbeschichtet, schwarz, RAL 9005, strukturmatt SW
Sonstige Teile
Stahl verzinkt, blau passiviert
Schlüssel
Neusilber mit Kunststoff-Griffstück
Knebelgriff / T-Griff
Kunststoff (Polyamid PA)
schwarz, matt
Form
SC Betätigung mit Schlüssel (Schloss einheitlich)
SU Betätigung mit Schlüssel (Schloss unterschiedlich)
SCK Betätigung mit Knebel (Schloss einheitlich)
SUK Betätigung mit Knebel (Schloss unterschiedlich)
SCT Betätigung mit T-Griff (Schloss einheitlich)
SUT Betätigung mit T-Griff (Schloss unterschiedlich)
Ausführung Haken
H1 Schwenkradius R=28
Kennziffer
1 ohne Gegenhalter
2 mit Gegenhalter
RoHS
Auf Anfrage
Hakenverriegelungen mit anderem Abstand A
Haken mit anderem Schwenkradius R
115.8-SC-18-H1-CR-1
115.8-SC-18-H1-CR-2
115.8-SC-18-H1-SW-1
115.8-SC-18-H1-SW-2
115.8-SU-18-H1-CR-1
115.8-SU-18-H1-CR-2
115.8-SU-18-H1-SW-1
115.8-SU-18-H1-SW-2
115.8-SCK-18-H1-CR-1
115.8-SCK-18-H1-CR-2
115.8-SCK-18-H1-SW-1
115.8-SCK-18-H1-SW-2
115.8-SUK-18-H1-CR-1
115.8-SUK-18-H1-CR-2
115.8-SUK-18-H1-SW-1
115.8-SUK-18-H1-SW-2
115.8-SCT-18-H1-CR-1
115.8-SCT-18-H1-CR-2
115.8-SCT-18-H1-SW-1
115.8-SCT-18-H1-SW-2
115.8-SUT-18-H1-CR-1
115.8-SUT-18-H1-CR-2
115.8-SUT-18-H1-SW-1
115.8-SUT-18-H1-SW-2
115.8-SC-18-H1-CR-2
115.8-SC-18-H1-SW-1
115.8-SC-18-H1-SW-2
115.8-SU-18-H1-CR-1
115.8-SU-18-H1-CR-2
115.8-SU-18-H1-SW-1
115.8-SU-18-H1-SW-2
115.8-SCK-18-H1-CR-1
115.8-SCK-18-H1-CR-2
115.8-SCK-18-H1-SW-1
115.8-SCK-18-H1-SW-2
115.8-SUK-18-H1-CR-1
115.8-SUK-18-H1-CR-2
115.8-SUK-18-H1-SW-1
115.8-SUK-18-H1-SW-2
115.8-SCT-18-H1-CR-1
115.8-SCT-18-H1-CR-2
115.8-SCT-18-H1-SW-1
115.8-SCT-18-H1-SW-2
115.8-SUT-18-H1-CR-1
115.8-SUT-18-H1-CR-2
115.8-SUT-18-H1-SW-1
115.8-SUT-18-H1-SW-2
