Edelstahl-Halteseile GN 111.2 sind in 4 unterschiedlichen Formen erhältlich und können dadurch in einer Vielzahl von Anwendungen z. B. als Verliersicherung sowie Verbindungs- und Befestigungsseile eingesetzt werden.

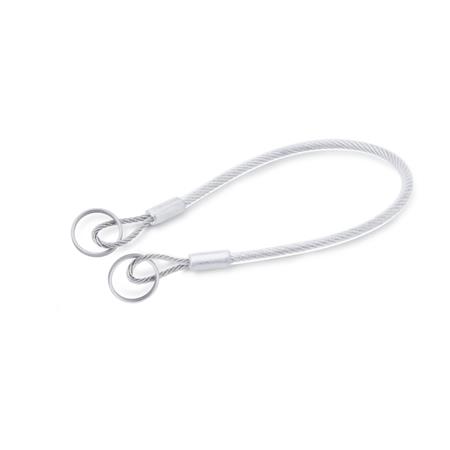

Die Schlüsselringe werden am Edelstahl-Halteseil montiert geliefert. Bei Form A besitzen beide Ringe den gleichen Durchmesser d1.
Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.

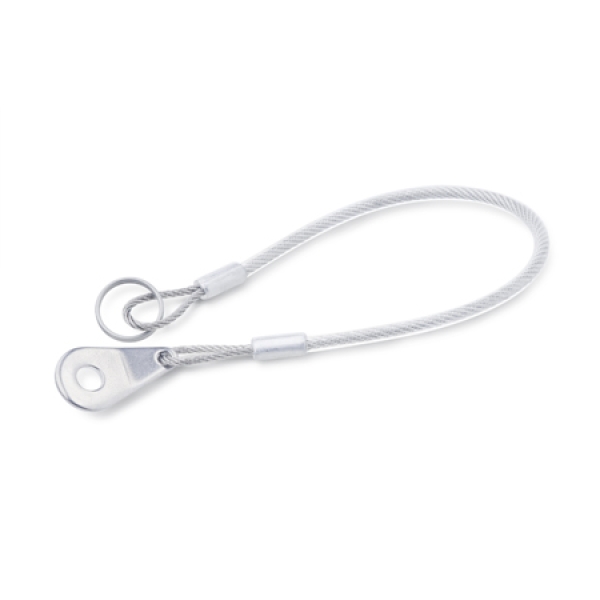

Form A und Form B sind geeignet für Kugelsperr- und Steckbolzen:
* GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 214.2, GN 214.3, GN 214.6
für Bolzen Ø 5, Ø 6, Ø 8
und
* GN 113.5, GN 113.6, GN 114.2, GN 114.3, GN 114.6, GN 124.1, GN 124.2
für alle Bolzen
** GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 214.2, GN 214.3, GN 214.6
für Bolzen Ø 10, Ø 12, Ø 16, Ø 20, Ø 25
Länge l |
d1 |
d2 |
Statische Belastbarkeit in N≈
mit Schlüsselring |
ohne Schlüsselring |
150 |
14* |
1 |
50 |
1800 |
150 |
18** |
1,3 |
90 |
1800 |
150 |
24 |
1,5 |
100 |
1800 |
150 |
30 |
1,8 |
120 |
1800 |
200 |
14* |
1 |
50 |
1800 |
200 |
18** |
1,3 |
90 |
1800 |
200 |
24 |
1,5 |
100 |
1800 |
200 |
30 |
1,8 |
120 |
1800 |
320 |
14* |
1 |
50 |
1800 |
320 |
18** |
1,3 |
90 |
1800 |
320 |
24 |
1,5 |
100 |
1800 |
320 |
30 |
1,8 |
120 |
1800 |
500 |
14* |
1 |
50 |
1800 |
500 |
18** |
1,3 |
90 |
1800 |
500 |
24 |
1,5 |
100 |
1800 |
500 |
30 |
1,8 |
120 |
1800 |
