Hammerkopfschrauben für T-Nuten GN 505.4 können senkrecht zur Nute eingeführt werden. Beim Festdrehen wird die Schraube quergestellt und damit in der Nute verankert. Entsprechend wird die Schraube beim Lösen zurückgedreht und kann entnommen werden.
Die Spannfläche der Schraube ist als Spitzverzahnung ausgebildet, welche dafür sorgt, dass eine etwaige Eloxalschicht aufgebrochen wird, um eine elektrisch leitfähige Verbindung herzustellen.

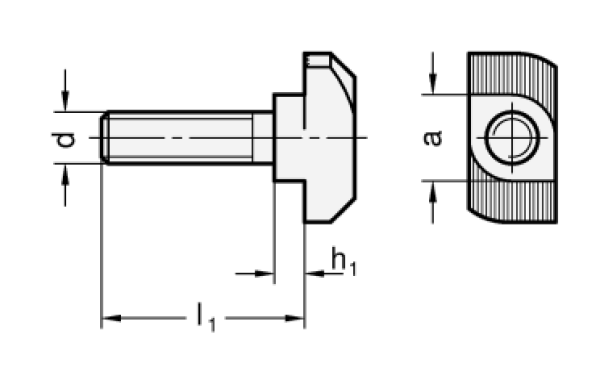

a -0,1/-0,6 |
d |
Länge l |
h1 |
h2 |
e1 |
e2 |
8 |
M 6 |
20 |
25 |
30 |
40 |
60 |
1,6 -0,6 |
5 ±1 |
7,9 -0,5 |
16 +0,5/-1,0 |
8 |
M 6 |
20 |
25 |
30 |
40 |
60 |
3,5 -1 |
5 ±1 |
7,9 -0,5 |
16 +0,5/-1,0 |
8 |
M 8 |
20 |
25 |
30 |
- |
- |
1,6 -0,6 |
5 ±1 |
7,9 -0,5 |
16 +0,5/-1,0 |
8 |
M 8 |
20 |
25 |
30 |
- |
- |
3,5 -1 |
5 ±1 |
7,9 -0,5 |
16 +0,5/-1,0 |
10 |
M 6 |
20 |
25 |
30 |
40 |
60 |
1,6 -0,6 |
6,5 -1,5 |
10 0/-2,5 |
19 +0,5/-2,0 |
10 |
M 6 |
20 |
25 |
30 |
40 |
60 |
3,5 -1 |
6,5 -1,5 |
10 0/-2,5 |
19 +0,5/-2,0 |
10 |
M 8 |
20 |
25 |
30 |
40 |
60 |
1,6 -0,6 |
6,5 -1,5 |
10 0/-2,5 |
19 +0,5/-2,0 |
10 |
M 8 |
20 |
25 |
30 |
40 |
60 |
3,5 -1 |
6,5 -1,5 |
10 0/-2,5 |
19 +0,5/-2,0 |
Stahl
verzinkt, blau passiviert
RoHS
505.4-8-M6-20-1,6
505.4-8-M6-25-1,6
505.4-8-M6-30-1,6
505.4-8-M6-40-1,6
505.4-8-M6-60-1,6
505.4-8-M6-20-3,5
505.4-8-M6-25-3,5
505.4-8-M6-30-3,5
505.4-8-M6-40-3,5
505.4-8-M6-60-3,5
505.4-8-M8-20-1,6
505.4-8-M8-25-1,6
505.4-8-M8-30-1,6
505.4-8-M8-20-3,5
505.4-8-M8-25-3,5
505.4-8-M8-30-3,5
505.4-10-M6-20-1,6
505.4-10-M6-25-1,6
505.4-10-M6-30-1,6
505.4-10-M6-40-1,6
505.4-10-M6-60-1,6
505.4-10-M6-20-3,5
505.4-10-M6-25-3,5
505.4-10-M6-30-3,5
505.4-10-M6-40-3,5
505.4-10-M6-60-3,5
505.4-10-M8-20-1,6
505.4-10-M8-25-1,6
505.4-10-M8-30-1,6
505.4-10-M8-40-1,6
505.4-10-M8-60-1,6
505.4-10-M8-20-3,5
505.4-10-M8-25-3,5
505.4-10-M8-30-3,5
505.4-10-M8-40-3,5
505.4-10-M8-60-3,5
