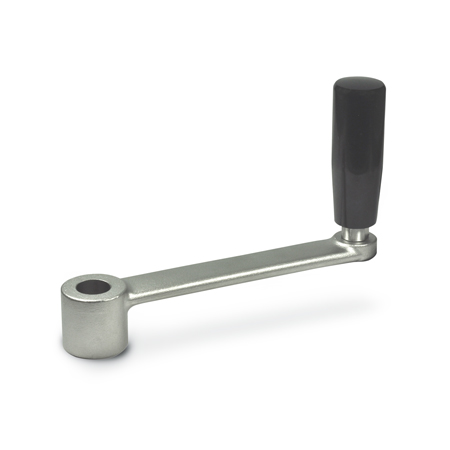

Edelstahl-Handkurbeln GN 269 sind so gestaltet, dass sie die Anforderungen an eine hygienische Ausführung erfüllen.
Die Zylindergriffe sind aus Duroplast, was generell eine gute Beständigkeit gegenüber chemischen Einflüssen bedeutet.

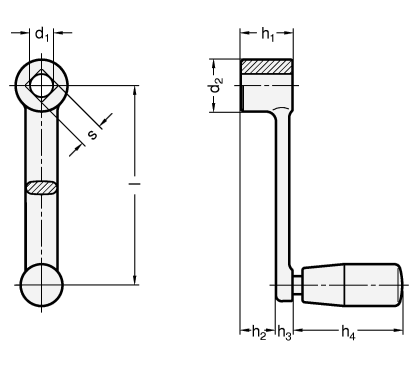

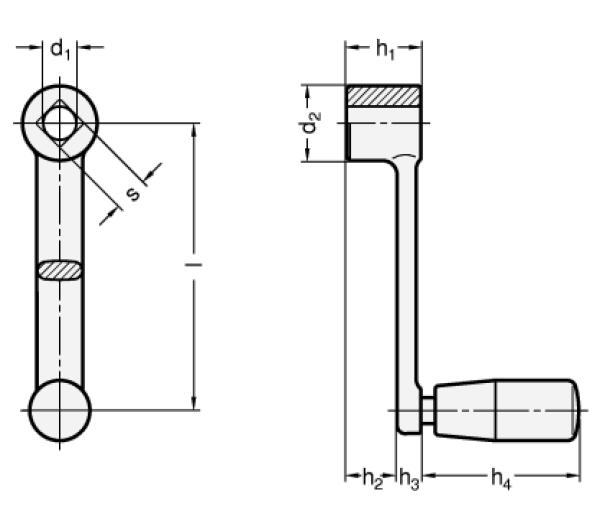

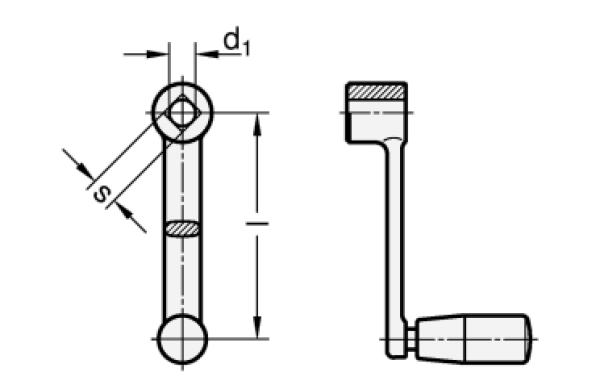

Länge l |
d1 H9
Bohrung |
s H11
Vierkant |
d2 |
h1 |
h2 ≈ |
h3 |
h4 ≈ |
Ø
Zylindergriff |
80 |
B 10 |
V 10 |
22 |
22 |
15,4 |
6,6 |
45 |
18 |
100 |
B 12 |
V 12 |
26 |
26 |
17,7 |
8,3 |
55 |
21 |
125 |
B 14 |
V 14 |
28 |
28 |
18,8 |
9,2 |
71 |
23 |
160 |
B 17 |
V 17 |
32 |
32 |
22,6 |
9,4 |
71 |
23 |
