GN 820.1 Horizontal-Spanner mit senkrechtem Fuß

Art.Nr.:: 820.1-130-P
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

Größe:

19,34 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Horizontal-Spanner GN 820.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich in entgegengesetzer Richtung. Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet.

Horizontal-Spanner mit offenem Spannarm nehmen in Form N über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form NC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Horizontal-Spanner in Form P können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.

Größe	F_H in N Haltekraft	a ≈	b₁	b₂	b₃	b₄	d₁	d₂	h₁ ≈	h₂	h₃	h₄	h₅ max.
75	900	20	28	8	4	5,5	M 5	4,5	45,5	27,5	11	19	12,5
130	1000	32	36	10	5	6,5	M 6	5,5	64	44	16	25,5	27,5
230	1700	37	44	12	6	8,5	M 8	6,5	75	50	18	30	26
355	1800	58	60	14	7	10,4	M 10	8,5	102	69	22	37	42,5
455	3200	65	70	18	10	12,4	M 12	8,5	119	80,5	26	43	48

Größe	l₁ ≈	l₂ ≈	l₃ ≈	l₄ max.	l₅	m₁	m₂	m₃	r ≈	s	w Verstellweg
75	118	68	40	49,5	45	13,5	3,5	5	43	4	15
130	170	92	53	64	55	26	5,8	8,8	62	5	17,5
230	196	109	63,5	78	68	26	6,5	9	73	6	20
355	270	161	96	115	77	41	7,5	9,6	110	7	19
455	309	186	116	135	100	41,5	11	12,5	128	10	33

Ausführung

Stahl
Einsatzstahl C 10
verzinkt. blau passiviert
Lagerbolzen vergütet
Lagerbuchsen (ab Gr. 355)
einsatzgehärtet

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschraube GN 708.1 Form A
Stahl, verzinkt, blau passiviert
Gummi-Druckstück 85 Shore A

Form

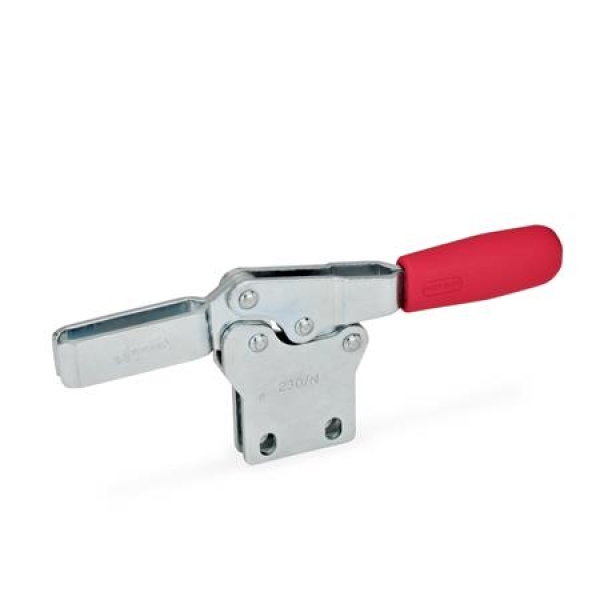

N offener Spannarm mit 2 Flankenscheiben

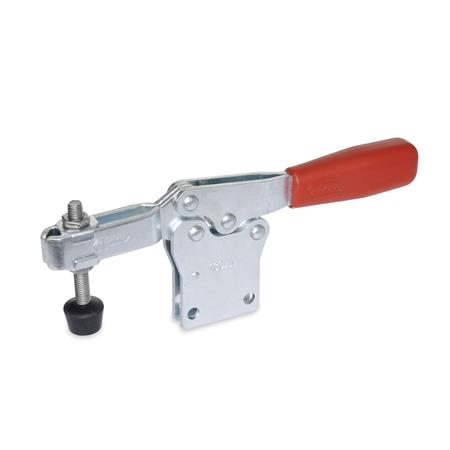

NC offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1

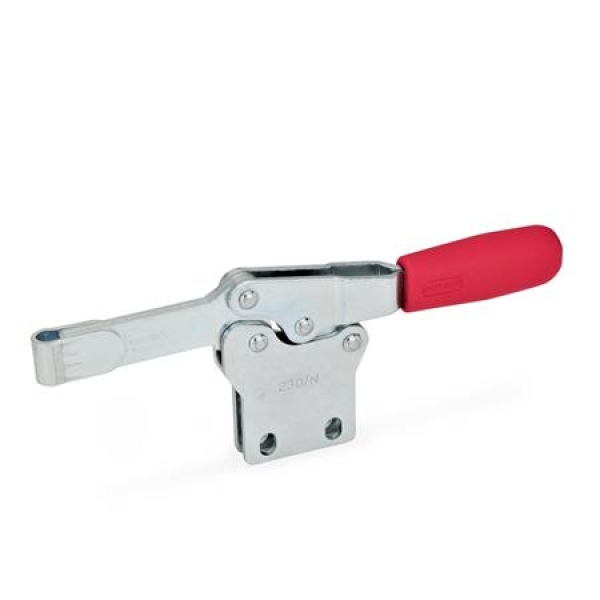

P massiver Spannarm mit Halteschelle zum Anschweißen

RoHS-konform

Zubehör

Andrückschrauben

Halter für Andrückschrauben GN 801 (für Form N)

Halter für Andrückschrauben GN 809 (für Form P)

Artikelnummern

820.1-75-N
820.1-75-P
820.1-130-N
820.1-130-P
820.1-230-N
820.1-230-P
820.1-355-N
820.1-355-P
820.1-455-N
820.1-455-P
