GN 820.4 Horizontal-Spanner mit Verriegelung und senkrechtem Fuß

Art.Nr.:
820.4-455-PL
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
89,08 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung
Horizontal-Spanner GN 820.4 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.

Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzer Richtung. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.

Die Form NL mit offenem Spannarm nimmt über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form NLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Horizontal-Spanner in Form PL können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.

Größe FH in N
Haltekraft		 a ≈ b1 b2 b3 b4 d1 d2 h1 ≈ h2 h3
75 900 20 28 8 4 5,3 M 5 4,5 45,5 29 11
130 1000 32 36 10 5 6,3 M 6 5,6 64,5 44 16
230 1700 37 44 12 6 8,5 M 8 6,6 75,5 51 18
355 1800 58 60 14 7 10,5 M 10 8,6 102 69,5 22
455 3200 65 70 18 10 12,5 M 12 8,7 120 80,5 26

Größe h4 h5
max.		 l1 ≈ l2 ≈ l3 ≈ l4
max.		 l5 m1 m2 m3 r ≈ s w
Verstellweg
75 19 14 118 68 40 49,5 45 13,5 3,5 5 43 4 15
130 25,5 27,5 172 92 53 64 55 26 5,8 8,8 62 5 17,5
230 30 27 196 109 63,5 78 68 26 6,5 9 73 6 20
355 37 43 270 161 96 115 77 41 7,5 9,6 110 7 19
455 43 48 306 186 116 135 100 41,5 11 12,5 128 10 33
Ausführung
Stahl
Einsatzstahl C 10
verzinkt. blau passiviert
Lagerbolzen vergütet
Lagerbuchsen (ab Gr. 355)
einsatzgehärtet

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschraube GN 708.1 (Form A)
Stahl, verzinkt, blau passiviert
Gummi-Druckstück 85 Shore A

Form

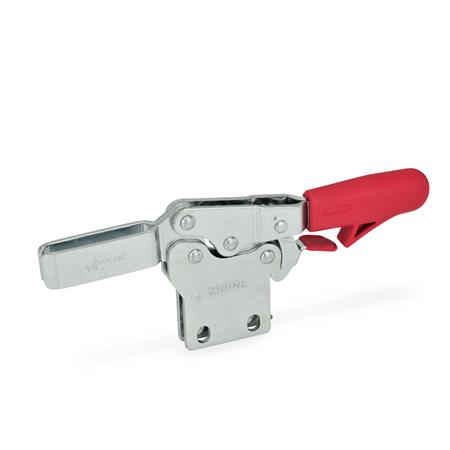

NL  offener Spannarm mit 2 Flankenscheiben

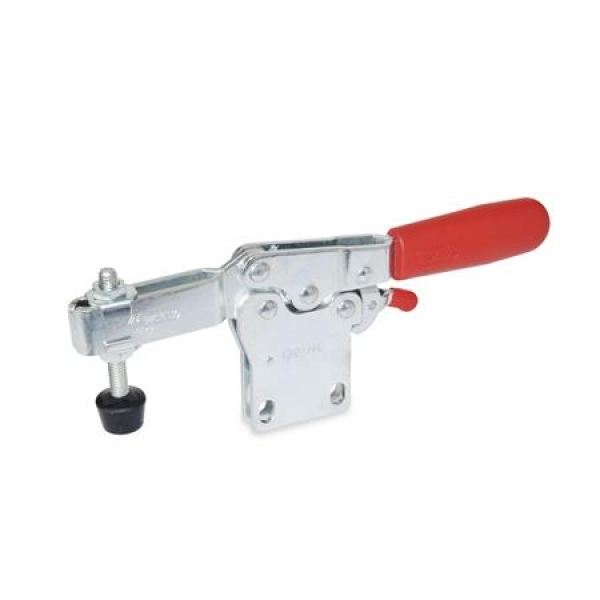

NLC  offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1

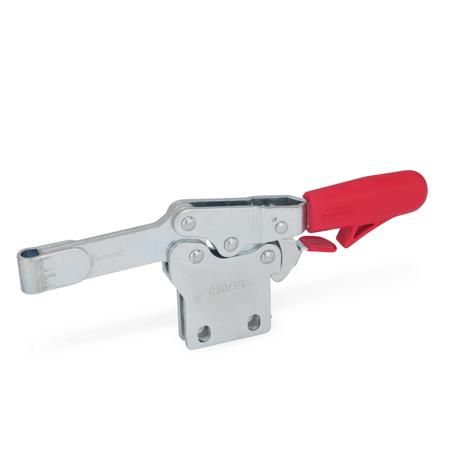

PL  massiver Spannarm mit Halteschelle zum Anschweißen


RoHS-konform

Zubehör

Andrückschrauben
Klemmhalter GN 801 (für Form NL)
Klemmhalter GN 809 (für Form PL)
Artikelnummern
820.4-75-NL
820.4-75-PL
820.4-130-NL
820.4-130-PL
820.4-230-NL
820.4-230-PL
820.4-355-NL
820.4-355-PL
820.4-455-NL
820.4-455-PL
