GN 820.3 Horizontal-Spanner mit Verriegelung und waagrechtem Fuß

Art.Nr.:
820.3-75-OL
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
23,93 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung
Horizontal-Spanner GN 820.3 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzer Richtung. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.

Die Form ML mit offenem Spannarm nimmt über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form MLC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

Horizontal-Spanner in Form OL können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.

Größe FH in N
Haltekraft		 a ≈ b1 b2 b3 d1 d2 h1 ≈ h2 h3 h4 h5
max.
75 900 20 28 26 5,3 M 5 4,5 37 20 11 19 5
130 1000 32 36 40 6,3 M 6 5,6 51 30,5 16 25,5 14
230 1700 37 44 44 8,5 M 8 6,6 61,5 36,5 18 30 12,5
355 1800 58 60 58 10,5 M 10 8,6 83 50 22 37 23,5
455 3200 65 70 65 12,5 M 12 8,7 99 60 26 43 27,5

Größe l1 ≈ l2 ≈ l3 ≈ l4
max.		 l5 m1 m2 m3 r s1 s2 w
Verstell-
weg
75 118 67 40 49,5 45 13,5 16 19 43 2 4 15
130 172 92 53 64 55 26 22,4 28,4 62 2,5 5 17,5
230 196 109 63,5 78 68 26 26 31,5 72 3 6 20
355 270 160 96 115 77 41 38,8 43 108,5 3,5 7 19
455 306 184 116 135 100 41,5 40 43 126 4 10 33



Ausführung
Stahl
Einsatzstahl C 10
verzinkt, blau passiviert
Lagerbolzen vergütet
Lagerbuchsen (ab Gr. 355)
einsatzgehärtet

alle beweglichen Teile mit
Spezialfett geschmiert

solide geformter Kunststoffgriff
rot, ölbeständig

Andrückschraube GN 708.1 (Form A)
Stahl, verzinkt, blau passiviert
Gummi-Druckstück 85 Shore A

Form

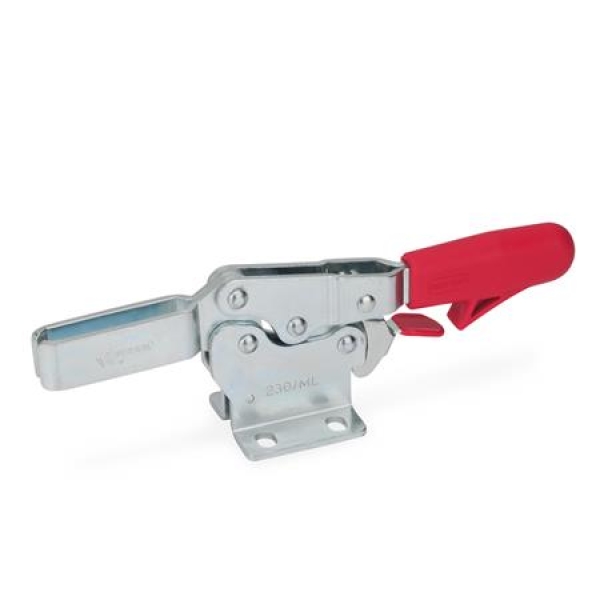

ML  offener Spannarm, mit 2 Flankenscheiben

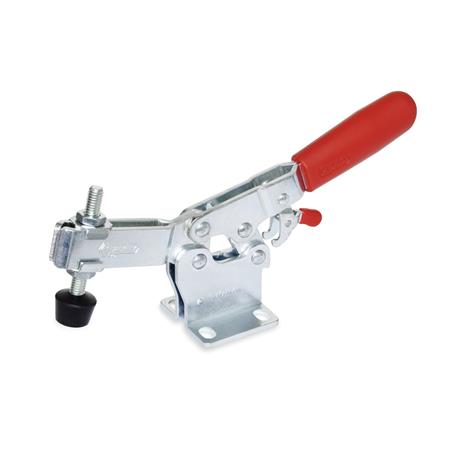

MLC  offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1

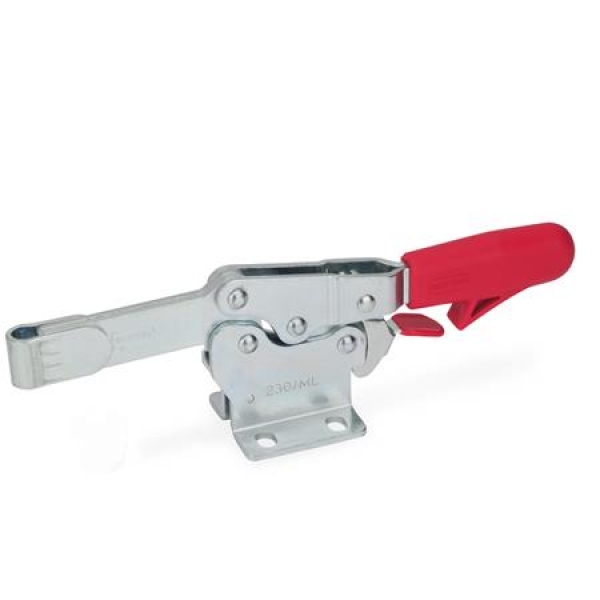

OL  massiver Spannarm mit Halteschelle zum Anschweißen



RoHS-konform

Zubehör

Andrückschrauben
Halter für Andrückschrauben GN 801 (für Form ML)
Halter für Andrückschrauben GN 809 (für Form OL)
Artikelnummern
820.3-75-ML
820.3-75-OL
820.3-130-ML
820.3-130-OL
820.3-230-ML
820.3-230-OL
820.3-355-ML
820.3-355-OL
820.3-455-ML
820.3-455-OL
