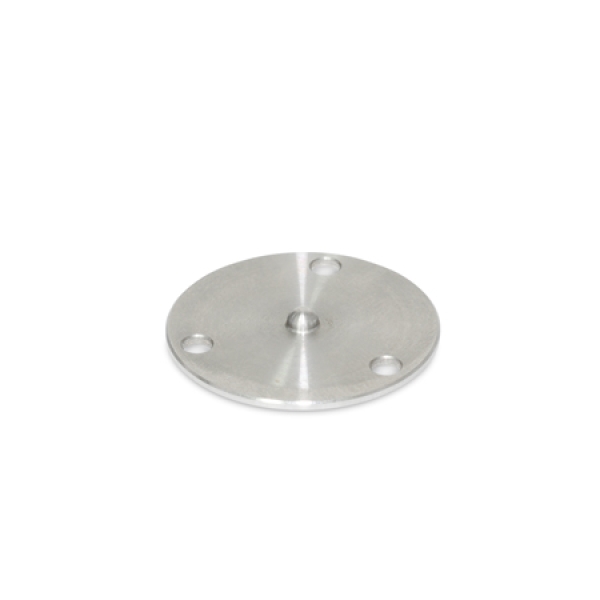

Justierplatten GN 2277.1 werden in Kombination mit Dosenlibellen GN 2277, Form A verwendet.

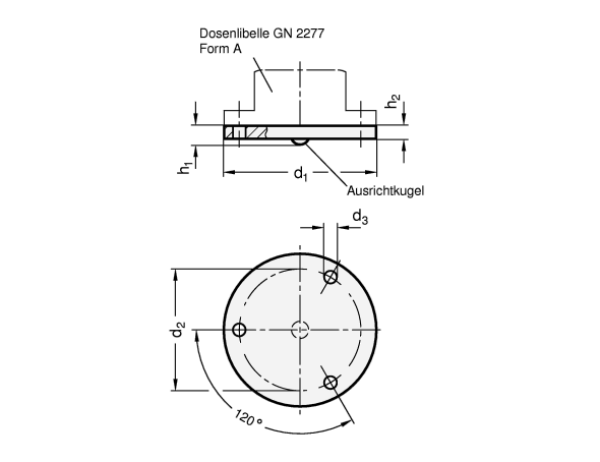

Durch die um 120° versetzt angeordneten Befestigungsbohrungen können die Dosenlibellen und die Befestigungsplatte zur Befestigungsfläche ausgerichtet werden. Eine Ausrichtkugel an der Unterseite der Justierplatte dient dabei als Kipp-Punkt. Durch gezieltes Anziehen der Schrauben lässt sich so die gewünschte Position erreichen, so dass sich die Blase innerhalb des Markierungsrings befindet, wenn die horizontale Ausrichtung erreicht ist.
| d1 |
d2 |
d3 |
h1 |
h2 |
| 20 |
17 |
1,8 |
3,2 |
1,2 |
| 25 |
21 |
2,2 |
3,2 |
1,2 |
| 30 |
24 |
3,2 |
3,2 |
1,2 |
| 40 |
34,5 |
3,2 |
3,2 |
1,2 |
| 50 |
43 |
3,2 |
3,2 |
1,2 |
