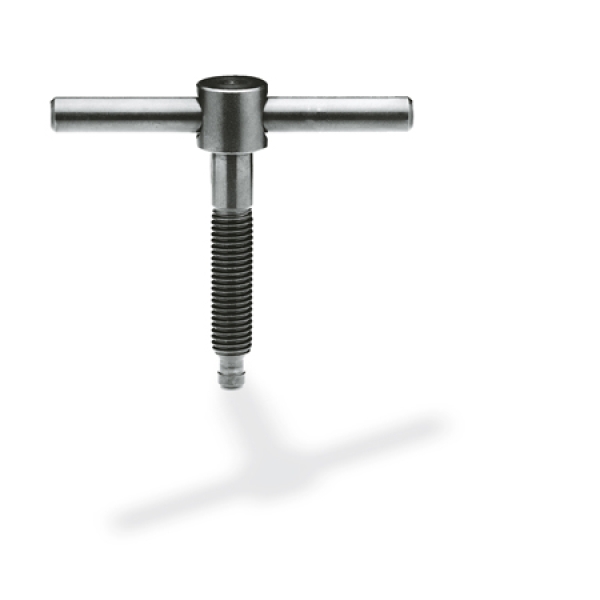

Der Druckzapfen der Knebelschrauben DIN 6304 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück zum Spannen verwendet werden kann.
Durch den Sprengring des Druckstückes wird eine sehr einfache und schnelle Verbindung zwischen Schraube und Druckstück hergestellt.
Anstelle DIN 6311 kann auch ein Druckstück GN 6311.1 verwendet werden. In diesem Falle sind Knebelschraube und Druckstück getrennt zu bestellen.

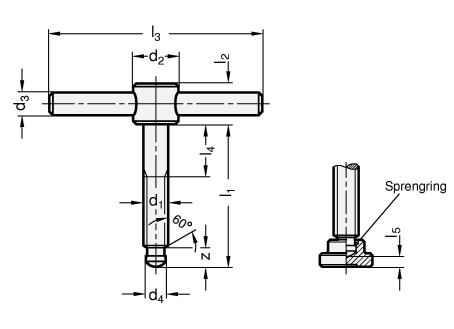

Montagehinweis (Form F)
Das Druckstück ist so zu halten, dass der Sprengring im Einstich liegt und mit der offenen Seite nach unten zeigt. Der Bolzen wird zur offenen Seite des Sprengringes so weit wie möglich geneigt und eingedrückt.
| d1 |
l1 |
d2 |
d3 |
d4 h11 |
l2 |
l3 |
l4 |
l5 ≈ |
z ≈ |
| M 6 |
40 |
50 |
- |
12 |
5 |
4,5 |
10 |
50 |
10 |
2,2 |
5,4 |
| M 8 |
50 |
60 |
- |
14 |
6 |
6 |
12 |
60 |
15 |
3 |
6,8 |
| M 10 |
60 |
70 |
- |
18 |
8 |
8 |
14 |
80 |
20 |
3,6 |
8,2 |
| M 12 |
70 |
80 |
- |
20 |
10 |
8 |
18 |
100 |
20 |
4,5 |
8,6 |
| M 16 |
75 |
90 |
110 |
24 |
12 |
12 |
20 |
120 |
20 |
5,3 |
10,6 |
| M 20 |
75 |
90 |
110 |
30 |
16 |
15,5 |
28 |
140 |
20 |
5,6 |
12,4 |
