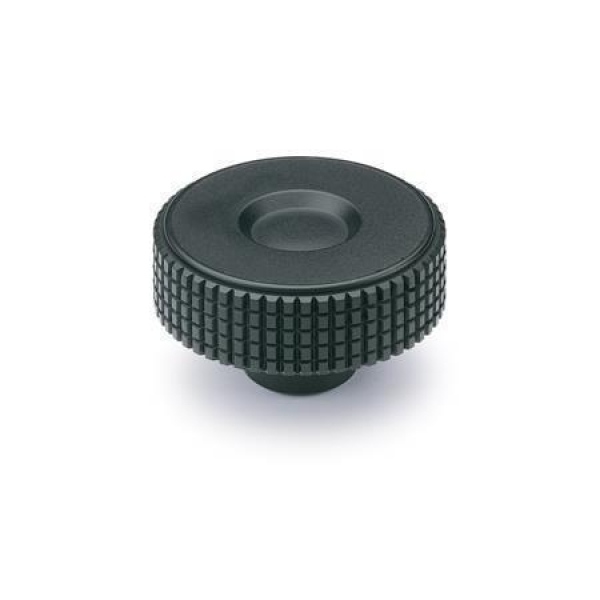

GN 534 Kordelgriffe, Kunststoff

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2 / d3:

Farbe:

ab 1,93 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Das besondere Profil der Rändelung, nämlich kleine Quadrate, ist charakteristisch für Form und Funktion der Kordelgriffe GN 534.

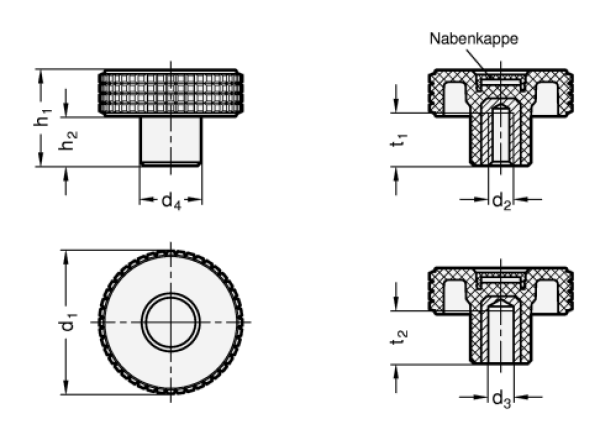

d₁ Nennmaß	Istmaß	d₂ Gewinde	d₃ H9 Bohrung	d₄	h₁	h₂	t₁ min.	t₂ min.
32	31	M 5	-	15	24	11,5	10	-
32	31	M 6	-	15	24	11,5	12	-
40	39,5	M 6	B 6	17	26,5	12,5	12	14
40	39,5	M 8	-	17	26,5	12,5	13	-
50	50	M 8	B 8	20	33	16	20	20
50	50	M 10	-	20	33	16	18	-
60	61	M 10	B 10	23	39	18,5	20	25
60	61	M 12	-	23	39	18,5	20	-
70	70	M 12	-	24	42	20,5	20	-
70	70	M 14	-	24	42	20,5	20	-

Ausführung

Kunststoff
Thermoplast (Polypropylen PP)
verstärkt, schlagfest
temperaturbeständig bis 90° C
schwarz, RAL 9005, matt SW

Buchse
Messing

RoHS-konform

Auf Anfrage

Nabenkappe in anderen Farben

Artikelnummern

534-32-M5-SW
534-32-M6-SW
534-40-B6-SW
534-40-M6-SW
534-40-M8-SW
534-50-B8-SW
534-50-M8-SW
534-50-M10-SW
534-60-B10-SW
534-60-M10-SW
534-60-M12-SW
534-70-M12-SW
534-70-M14-SW
534-32-M5-10-SW
534-32-M5-20-SW
534-32-M5-40-SW
534-32-M6-10-SW
534-32-M6-16-SW
534-32-M6-20-SW
534-32-M6-30-SW
534-32-M6-40-SW
534-40-M6-10-SW
534-40-M6-16-SW
534-40-M6-20-SW
534-40-M6-30-SW
534-40-M6-40-SW
534-40-M8-16-SW
534-40-M8-20-SW
534-40-M8-25-SW
534-40-M8-30-SW
534-40-M8-40-SW
534-40-M8-50-SW
534-50-M8-16-SW
534-50-M8-30-SW
534-50-M8-50-SW
534-50-M10-20-SW
534-50-M10-30-SW
534-50-M10-50-SW
534-60-M10-20-SW
534-60-M10-30-SW
534-60-M10-50-SW
534-60-M12-20-SW
534-60-M12-30-SW
534-60-M12-50-SW
534-70-M12-30-SW
534-70-M12-50-SW
