GN 534 Kordelgriffschrauben Kunststoff

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Länge l:

Farbe:

ab 1,96 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

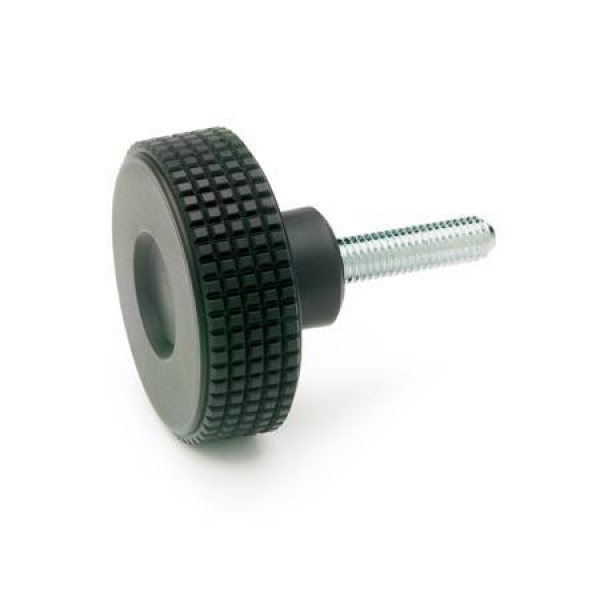

Das besondere Profil der Rändelung (kleine Quadrate) charakteristisch für Form und Funktion der Kordelgriffschrauben GN 534.

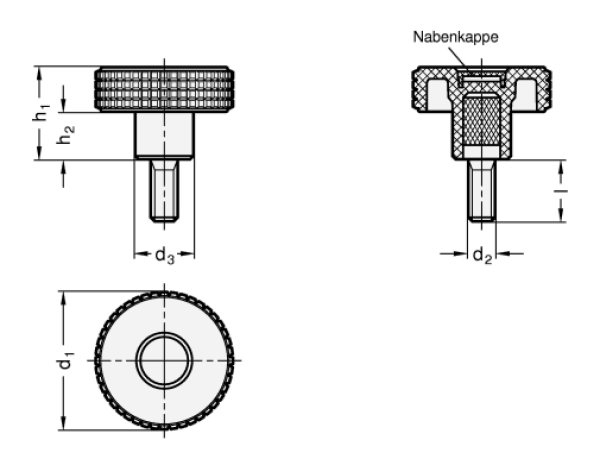

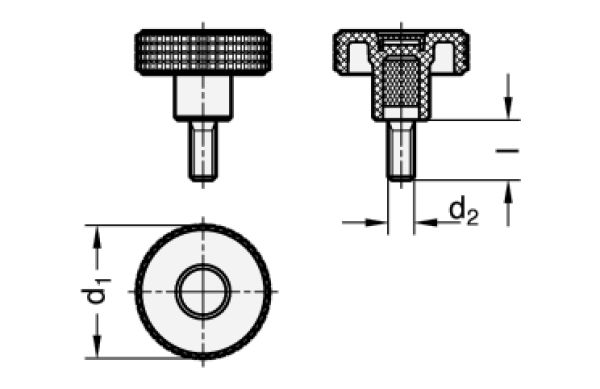

d₁ Nennmaß	Istmaß	d₂	Länge l						d₃	h₁	h₂
32	31	M 5	10	20	40	-	-	-	15	24	11,5
32	31	M 6	10	16	20	30	40	-	15	24	11,5
40	39,5	M 6	10	16	20	30	40	-	17	26,5	12,5
40	39,5	M 8	16	20	25	30	40	50	17	26,5	12,5
50	50	M 8	16	30	50	-	-	-	20	33	16
50	50	M 10	20	30	50	-	-	-	20	33	16
60	61	M 10	20	30	50	-	-	-	23	39	18,5
60	61	M 12	20	30	50	-	-	-	23	39	18,5
70	70	M 12	30	50	-	-	-	-	24	42	20,5

Ausführung

Kunststoff
Thermoplast (Polypropylen PP)
verstärkt, schlagfest
temperaturbeständig bis 90 °C
schwarz, RAL 9005, matt SW

Gewindestift
Stahl
verzinkt, blau passiviert

RoHS-konform

Auf Anfrage

Nabenkappe in anderen Farben

Artikelnummern

534-32-M5-10-SW
534-32-M5-20-SW
534-32-M5-40-SW
534-32-M6-10-SW
534-32-M6-16-SW
534-32-M6-20-SW
534-32-M6-30-SW
534-32-M6-40-SW
534-40-M6-10-SW
534-40-M6-16-SW
534-40-M6-20-SW
534-40-M6-30-SW
534-40-M6-40-SW
534-40-M8-16-SW
534-40-M8-20-SW
534-40-M8-25-SW
534-40-M8-30-SW
534-40-M8-40-SW
534-40-M8-50-SW
534-50-M8-16-SW
534-50-M8-30-SW
534-50-M8-50-SW
534-50-M10-20-SW
534-50-M10-30-SW
534-50-M10-50-SW
534-60-M10-20-SW
534-60-M10-30-SW
534-60-M10-50-SW
534-60-M12-20-SW
534-60-M12-30-SW
534-60-M12-50-SW
534-70-M12-30-SW
534-70-M12-50-SW
