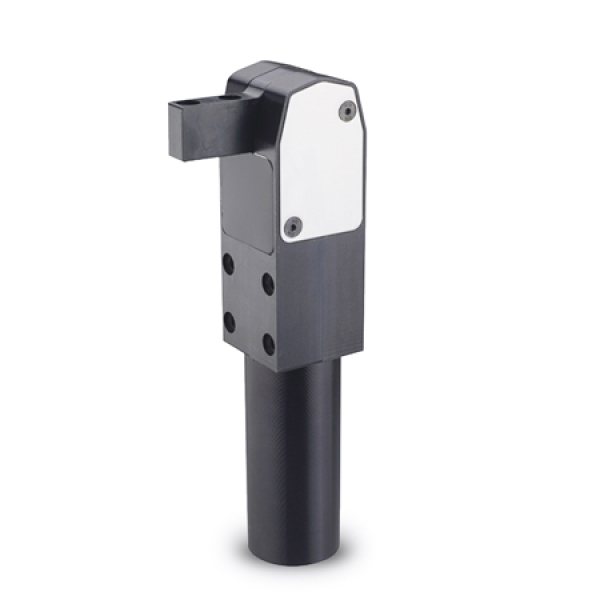

Das max. Spannmoment der Kraftspanner GN 864 wird in der Endstellung des Spannarmes erreicht. Deshalb sollte der Spannvorgang möglichst nahe dieser Position stattfinden.
Größe
(Kolben-Ø) |
max
Spannmoment
in Nm bei 6 bar |
FH in N
Haltekraft
bei r
bei 6 bar |
FS in N
Spannkraft
bei r
bei 6 bar |
a |
b -0,2 |
d1 h8 |
d2 |
d3 H8 |
d4 |
d5 |
h1 |
h2 |
| 20 |
60 |
4070 |
2220 |
27 |
10 |
28 |
M 5 |
7 |
4,2 |
M 5 |
16 |
51 |
| 32 |
150 |
5620 |
4110 |
37 |
12 |
40 |
M 6 |
9 |
5 |
G 1/8 |
21 |
75,5 |
| 40 |
300 |
7530 |
6740 |
45 |
16 |
50 |
M 8 |
11 |
6,8 |
G 1/8 |
26 |
91,5 |
| 50 |
475 |
13300 |
9000 |
52,5 |
18 |
60 |
M 10 |
13 |
8,5 |
G 1/8 |
31 |
114 |
Größe
(Kolben-Ø) |
l1 -0,5 |
l2 |
l3 |
l4 |
l5 |
m1
±0,01 |
m2 |
m3
±0,01 |
m4
±0,01 |
m5 |
r |
s |
t |
| 20 |
150 |
37,5 |
70 |
21,5 |
4,5 |
12 |
7,5 |
17 |
22 |
13 |
27 |
32 |
13 |
| 32 |
206 |
52 |
91 |
31 |
6 |
18 |
10 |
25 |
30 |
22 |
36,5 |
42 |
15 |
| 40 |
244 |
63 |
104 |
37 |
7,5 |
22 |
13 |
30 |
37 |
25 |
44,5 |
52 |
18 |
| 50 |
279 |
72,5 |
110,5 |
41,5 |
8 |
27 |
12 |
47 |
44 |
35 |
52,5 |
62 |
21 |
