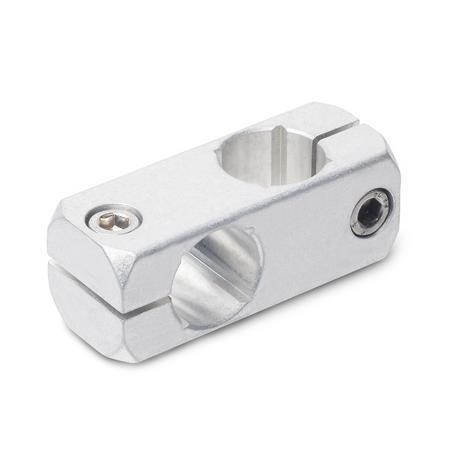

GN 474 Kreuz-Klemmhalter, Aluminium

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Oberfläche:

ab 7,08 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

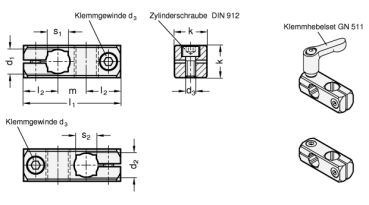

Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann durch ein Klemmhebelset GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

d₁ Bohrung B für Wellentol. h11	d₂ Bohrung B für Wellentol. h11	k	d₃ Klemm- gewinde	l₁	l₂	m	s₁ Vierkant V	s₂ Vierkant V	Klemmhebel für d₃
B 8	B 8	14	M 4	37	13,5	10	-	-	GN 511-M4-14
B 10	B 8	16	M 5	46	17	12	8	-	GN 511-M5-16
B 10	B 10	16	M 5	46	17	12	8	8	GN 511-M5-16
B 12	B 8	16	M 5	48	17	14	10	-	GN 511-M5-16
B 12	B 12	16	M 5	48	17	14	10	10	GN 511-M5-16
B 15	B 10	20	M 6	58	20,5	17	12	8	GN 511-M6-20
B 15	B 12	20	M 6	58	20,5	17	12	10	GN 511-M6-20
B 15	B 15	20	M 6	58	20,5	17	12	12	GN 511-M6-20
B 16	B 12	20	M 6	59	20,5	18	-	10	GN 511-M6-20
B 16	B 16	20	M 6	59	20,5	18	-	-	GN 511-M6-20
B 20	B 15	25	M 6	65	21,5	22	16	12	GN 511-M6-25
B 20	B 16	25	M 6	65	21,5	22	16	-	GN 511-M6-25
B 20	B 20	25	M 6	65	21,5	22	16	16	GN 511-M6-25

Ausführung

Aluminium
matt, gleitgeschliffen MT
eloxiert schwarz ELS

Zylinderschrauben DIN 912
Edelstahl
nichtrostend, 1.4301

RoHS

Artikelnummern

474-B8-B8-MT
474-B8-B8-ELS
474-B10-B8-MT
474-B10-B8-ELS
474-B10-B10-MT
474-B10-B10-ELS
474-B12-B8-MT
474-B12-B8-ELS
474-B12-B12-MT
474-B12-B12-ELS
474-B15-B10-MT
474-B15-B10-ELS
474-B15-B12-MT
474-B15-B12-ELS
474-B15-B15-MT
474-B15-B15-ELS
474-B16-B12-MT
474-B16-B12-ELS
474-B16-B16-MT
474-B16-B16-ELS
474-B20-B15-MT
474-B20-B15-ELS
474-B20-B16-MT
474-B20-B16-ELS
474-B20-B20-MT
474-B20-B20-ELS
