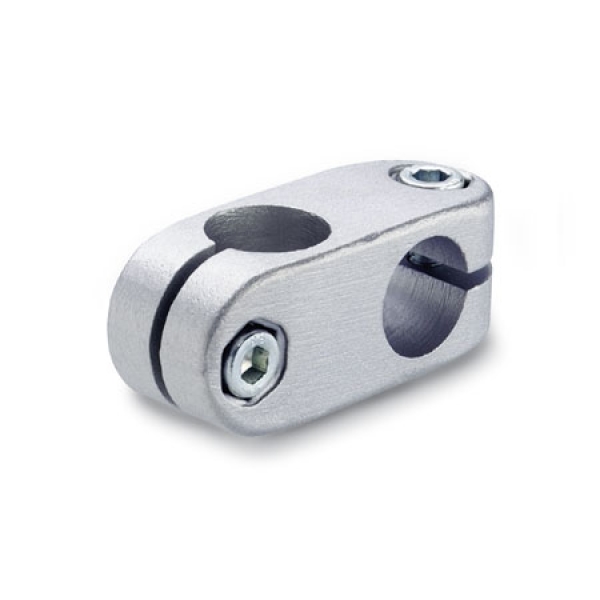

GN 131 Aluminium - Kreuz-Klemmverbinder

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Oberfläche:

ab 18,14 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Klemmbohrungen der Kreuz-Klemmverbinder GN 131 sind bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.

Die Klemmschrauben sind in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie können durch Klemmhebelsets GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

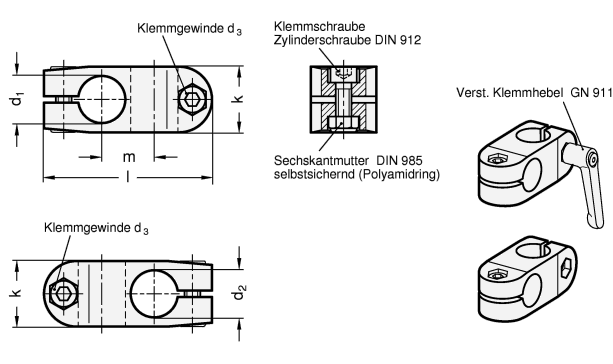

d₁ Bohrung B	d₂ Bohrung B	d₃ Klemmgewinde	k Klemmlänge	Länge l	m	Klemmhebelsets für d₃
B 10	B 10	M 6	25	64	20	GN 911-M6-22
B 12	B 12	M 6	25	64	20	GN 911-M6-22
B 14	B 14	M 6	25	64	20	GN 911-M6-22
B 15	B 15	M 6	25	64	20	GN 911-M6-22
B 16	B 16	M 6	25	64	20	GN 911-M6-22
B 18	B 18	M 6	25	64	20	GN 911-M6-22

Ausführung

Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

blank BL
matt gestrahlt

Klemmbohrungen mechanisch bearbeitet

Zylinderschrauben DIN 912
Edelstahl 1.4301

Sechskantmuttern DIN 985
Edelstahl 1.4301

Kennziffer
2 mit 2 Edelstahl-Klemmschrauben DIN 912

RoHS

Zubehör:
Klemmhebelsets GN 911.3

Auf Anfrage:

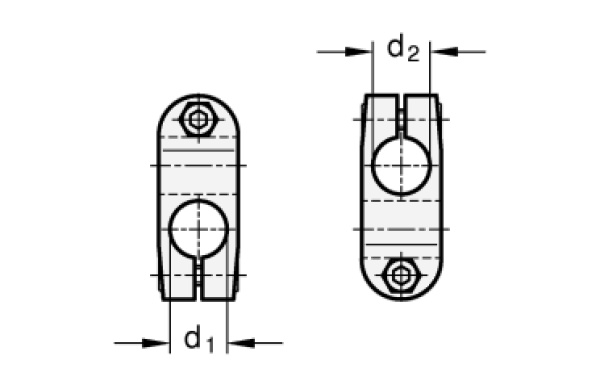

d1 / d2 mit unterschiedlichen Bohrungen

Artikelnummern

131-B10-B10-2-SW
131-B10-B10-2-BL
131-B12-B12-2-SW
131-B12-B12-2-BL
131-B14-B14-2-SW
131-B14-B14-2-BL
131-B15-B15-2-SW
131-B15-B15-2-BL
131-B16-B16-2-SW
131-B16-B16-2-BL
131-B18-B18-2-SW
131-B18-B18-2-BL
