GN 6335.2 Kreuzgriffe, Kunststoff

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

d2 / d3:

ab 1,17 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

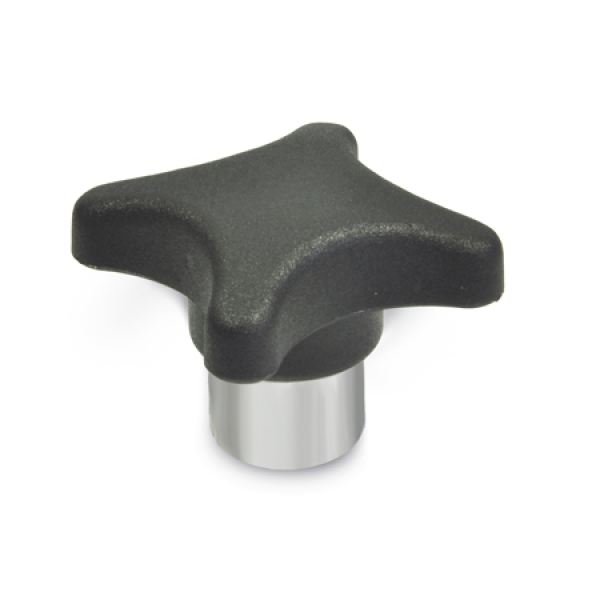

Kreuzgriffe GN 6335.2 mit vorstehender Stahlbuchse (Grundmaße wie DIN 6335) weisen entscheidende Vorteile auf:

Die Auflagefläche steht genau senkrecht zur Bohrung und ist mit vollem Durchmesser aus Stahl. Die vorstehende Stahlbuchse erlaubt eine einwandfreie Querstiftverbindung.

d₁	d₂ Form E		d₃ H7 Form C		d₄	h₁	h₂ ≈	h₃	t min.
32	M 6	-	B 6	-	12	20	10	9	12
40	M 6	M 8	B 6	B 8	14	25	13	10	14
50	M 8	M 10	B 8	B 10	18	32	20	12	18
63	M 10	M 12	B 10	B 12	20	40	25	14	22
80	M 12	M 16	B 16	-	25	50	30	17	30

Ausführung

Kunststoff
Thermoplast (Polyamid PA)
schlagfest
schwarz, matt

Buchse
Stahl verzinkt, blau chromatiert

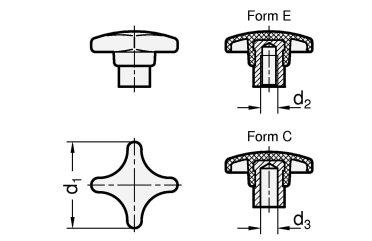

Form
E mit Gewinde-Sackloch
C mit Sackloch H7

RoHS-konform

Artikelnummern

6335.2-32-B6-C
6335.2-32-M6-E
6335.2-40-M6-E
6335.2-40-M8-E
6335.2-40-B6-C
6335.2-40-B8-C
6335.2-50-M8-E
6335.2-50-M10-E
6335.2-50-B8-C
6335.2-50-B10-C
6335.2-63-M10-E
6335.2-63-M12-E
6335.2-63-B10-C
6335.2-63-B12-C
6335.2-80-B16-C
6335.2-80-M12-E
6335.2-80-M16-E
