DIN 6335 Kreuzgriffe Kunststoff

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

Form:

Werkstoff:

ab 0,59 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Kreuzgriffe DIN 6335 mit Bohrung H7 sind unter der Norm GN 6335.1 lieferbar.

Die Größe 100 ist auf dem amtlichen Normblatt nicht vorgesehen.

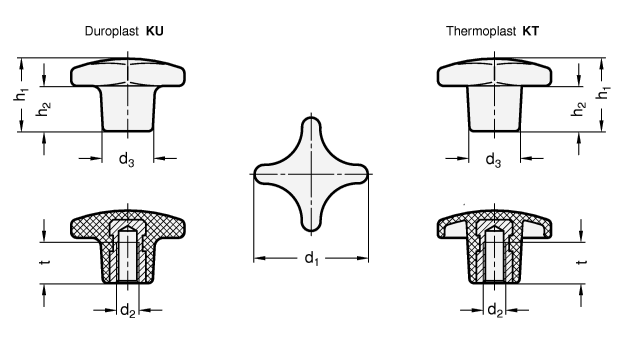

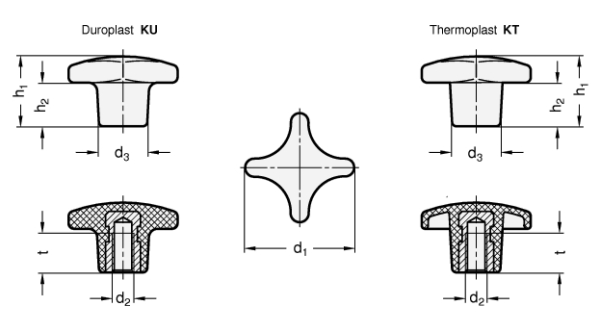

d₁	d₂ Kunststoff KU	Kunststoff KT	d₃	h₁	h₂	t min.
25	M 5	-	13	17	8	9,5
32	M 6	M 6	14	20	10	12
40	M 8	M 8	18	25	13	14
50	M 10	M 10	22	32	20	18
63	M 12	M 12	26	40	25	22
80	M 16	M 16	35	50	30	30
100	M 20	-	34	65	38	30

Ausführung

Kunststoff KU
Duroplast (PF)
schwarz, glänzend Buchse
Stahl
verzinkt, blau passiviert

Kunststoff KT
Thermoplast (Polyamid PA)
schlagfest
schwarz, matt

Buchse
Stahl
verzinkt, blau passiviert

RoHS-konform

Artikelnummern

6335-KU-25-M5-K
6335-KU-32-M6-K
6335-KT-32-M6-K
6335-KU-40-M8-K
6335-KT-40-M8-K
6335-KU-50-M10-K
6335-KT-50-M10-K
6335-KU-63-M12-K
6335-KT-63-M12-K
6335-KU-80-M16-K
6335-KT-80-M16-K
6335-KU-100-M20-K
