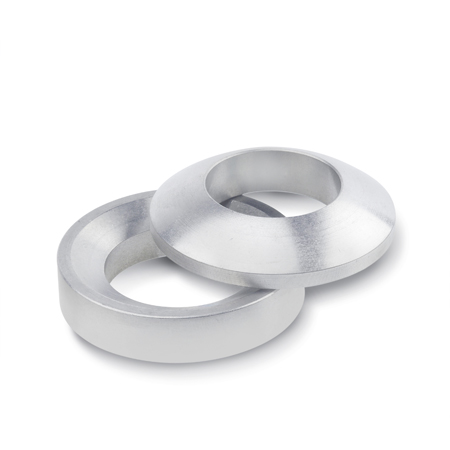

Kugelscheiben und Kugelpfannen DIN 6319 werden eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen.
Bei Verwendung von Edelstahl-Sechskantmuttern DIN 6330 Form B entfällt die Kugelscheibe.

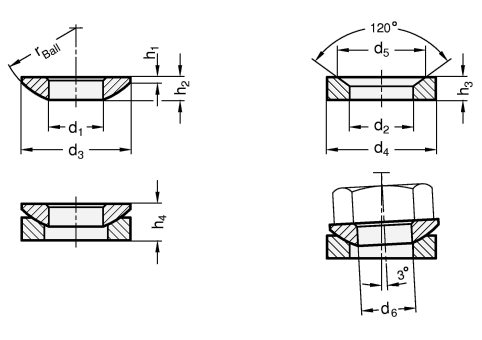

d1 H13
Form C
Edelstahl NI |
Edelstahl A4 |
d2 H13
Form D
Edelstahl NI |
Edelstahl A4 |
d3 |
d4 |
d5 |
d6
Schraube |
h1 |
h2 |
h3 |
h4 |
r |
6,4 |
6,4 |
7,1 |
7,1 |
12 |
12 |
11 |
M 6 |
0,7 |
2,3 |
2,8 |
4,2 |
9 |
8,4 |
8,4 |
9,6 |
9,6 |
17 |
17 |
14,5 |
M 8 |
0,6 |
3,2 |
3,5 |
5,6 |
12 |
10,5 |
10,5 |
12 |
12 |
21 |
21 |
18,5 |
M 10 |
0,8 |
4 |
4,2 |
6,5 |
15 |
13 |
13 |
14,2 |
14,2 |
24 |
24 |
20 |
M 12 |
1,1 |
4,6 |
5 |
8 |
17 |
17 |
17 |
19 |
19 |
30 |
30 |
26 |
M 16 |
1,3 |
5,3 |
6,2 |
9,6 |
22 |
21 |
21 |
23,2 |
23,2 |
36 |
36 |
31 |
M 20 |
2 |
6,3 |
7,5 |
11,7 |
27 |
25 |
25 |
28 |
28 |
44 |
44 |
37 |
M 24 |
2,4 |
8,2 |
9,5 |
15,2 |
32 |
31 |
31 |
35 |
35 |
56 |
56 |
49 |
M 30 |
3,6 |
11,2 |
12 |
19,2 |
41 |
37 |
- |
42 |
- |
68 |
68 |
60 |
M 36 |
4,6 |
14 |
15 |
23,5 |
50 |
43 |
- |
49 |
- |
78 |
78 |
70 |
M 42 |
6,5 |
17 |
18 |
29 |
58 |
50 |
- |
56 |
- |
92 |
92 |
82 |
M 48 |
8 |
21 |
22 |
35,5 |
67 |
Edelstahl NI
nichtrostend, 1.4305
ungehärtet
Edelstahl A4
nichtrostend, 1.4401
ungehärtet

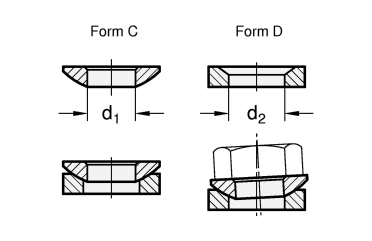

Form
C Kugelscheibe
D Kegelpfanne mit d4 = d3
RoHS
6319-6,4-C-NI
6319-6,4-C-A4
6319-7,1-D-NI
6319-7,1-D-A4
6319-8,4-C-NI
6319-8,4-C-A4
6319-9,6-D-NI
6319-9,6-D-A4
6319-10,5-C-NI
6319-10,5-C-A4
6319-12-D-NI
6319-12-D-A4
6319-13-C-NI
6319-13-C-A4
6319-14,2-D-NI
6319-14,2-D-A4
6319-17-C-NI
6319-17-C-A4
6319-19-D-NI
6319-19-D-A4
6319-21-C-NI
6319-21-C-A4
6319-23,2-D-NI
6319-23,2-D-A4
6319-25-C-NI
6319-25-C-A4
6319-28-D-NI
6319-28-D-A4
6319-31-C-NI
6319-31-C-A4
6319-35-D-NI
6319-35-D-A4
6319-37-C-NI
6319-42-D-NI
6319-43-C-NI
6319-49-D-NI
6319-50-C-NI
6319-56-D-NI
