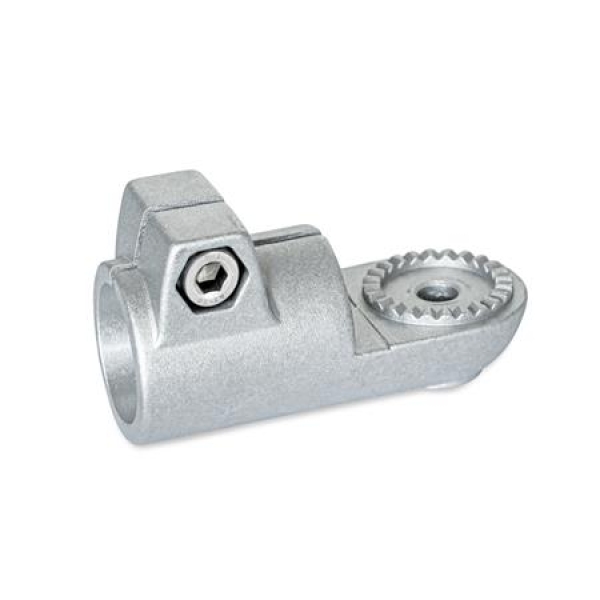

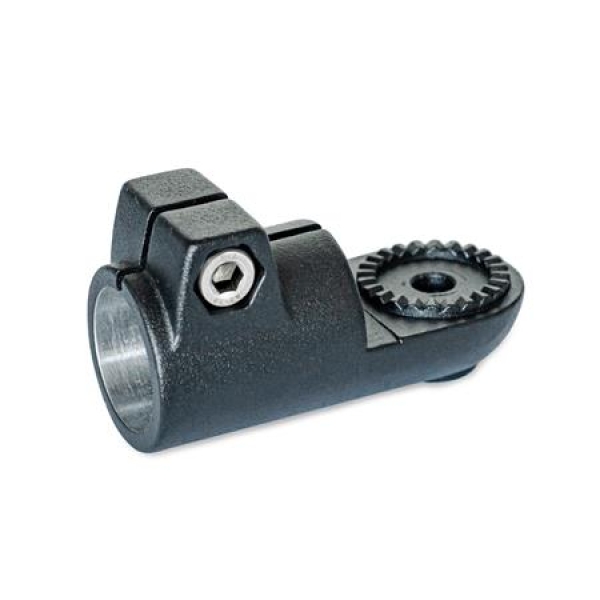

GN 276 Aluminium - Laschen-Klemmverbinder

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

Oberfläche:

ab 18,22 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Klemmbohrung der Laschen-Klemmverbinder GN 276 ist bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.

Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann durch einen verstellbaren Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

Laschen-Klemmverbinder GN 276 können mit Klemmverbindern GN 272, GN 274 und GN 278 zu Gelenk-Klemmverbindern kombiniert werden.

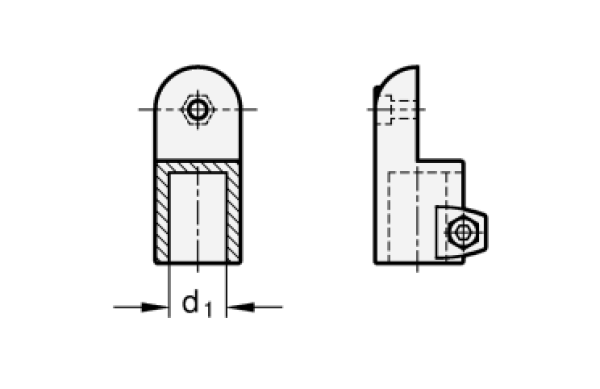

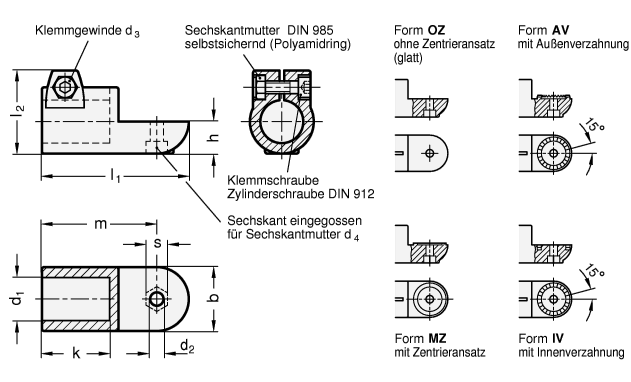

d₁ Bohrung B	b Laschen- breite	d₂	d₃ Klemm- gewinde	d₄	k	l₁	l₂	m	s	t	Klemmhebel für d₃
B 20	40	8,5	M 8	M 8	40	95	40	43	13	20	GN 911-M8-32
B 25	40	8,5	M 8	M 8	40	95	40	43	13	20	GN 911-M8-32
B 30	40	8,5	M 8	M 8	40	95	40	43	13	20	GN 911-M8-32
B 40	65	10,5	M 10	M 10	65	148	65	70	17	32,5	GN 911-M10-55
B 42	65	10,5	M 10	M 10	65	148	65	70	17	32,5	GN 911-M10-55
B 45	65	10,5	M 10	M 10	65	148	65	70	17	32,5	GN 911-M10-55
B 48	65	10,5	M 10	M 10	65	148	65	70	17	32,5	GN 911-M10-55
B 50	65	10,5	M 10	M 10	65	148	65	70	17	32,5	GN 911-M10-55

Ausführung

Aluminium
kunststoffbeschichtet

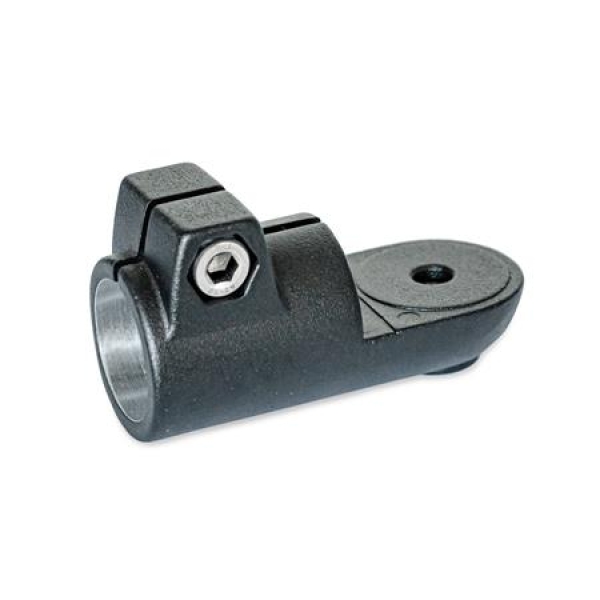

schwarz, RAL 9005, strukturmatt SW

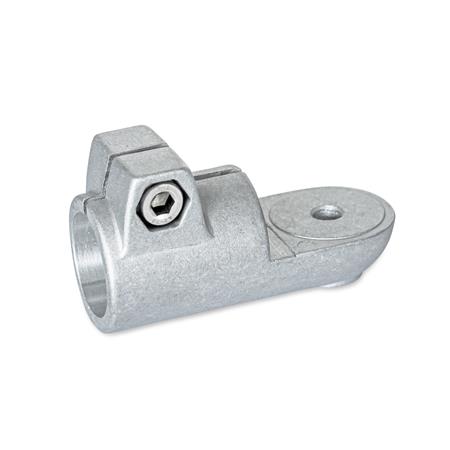

blank BL

matt gestrahlt

Form
OZ  ohne Zentrieransatz (glatt)

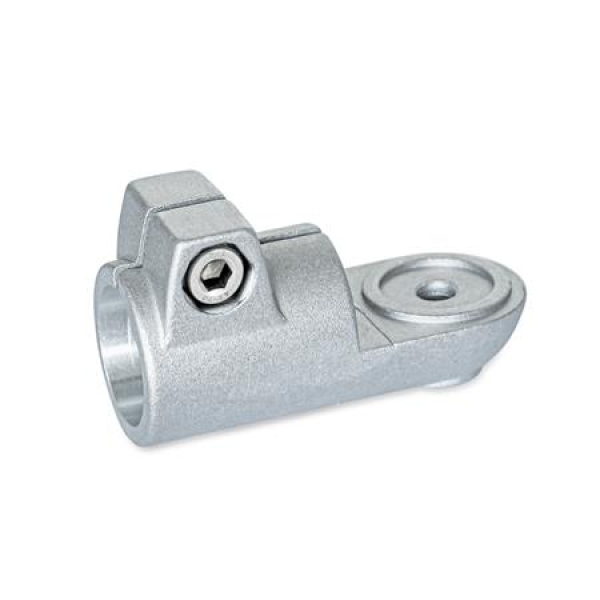

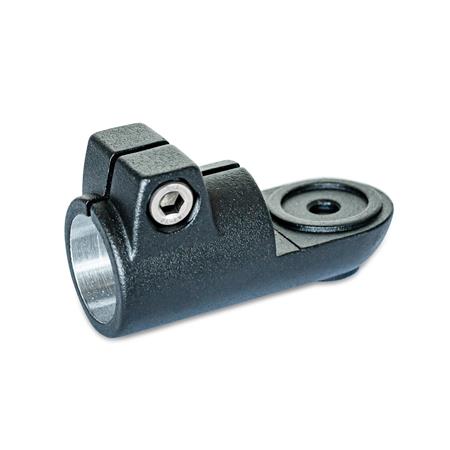

MZ  mit Zentrieransatz
AV  mit Außenverzahnung

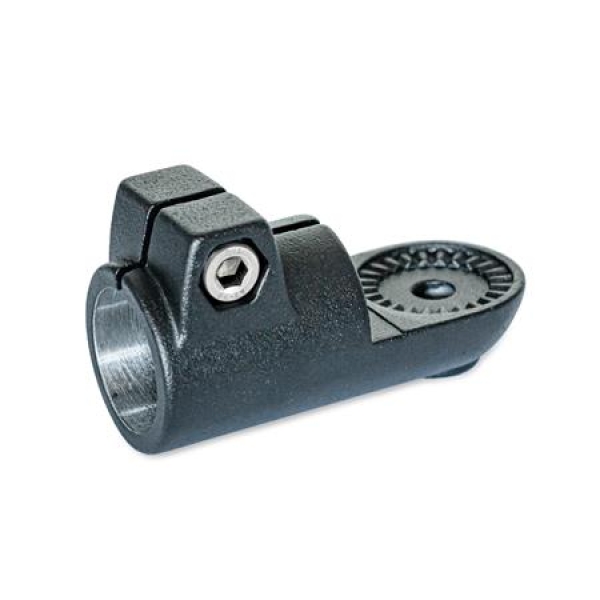

IV  mit Innenverzahnung

Kennziffer
2 mit Edelstahl-Zylinderschraube DIN 912

Klemmbohrung mechanisch bearbeitet

Zylinderschrauben DIN 912
Edelstahl
nichtrostend, 1.4301

Sechskantmuttern DIN 985
Edelstahl
nichtrostend, 1.4301

RoHS

Artikelnummern

276-B20-OZ-2-SW
276-B20-OZ-2-BL
276-B20-MZ-2-SW
276-B20-MZ-2-BL
276-B20-AV-2-SW
276-B20-AV-2-BL
276-B20-IV-2-SW
276-B20-IV-2-BL
276-B25-OZ-2-SW
276-B25-OZ-2-BL
276-B25-MZ-2-SW
276-B25-MZ-2-BL
276-B25-AV-2-SW
276-B25-AV-2-BL
276-B25-IV-2-SW
276-B25-IV-2-BL
276-B30-OZ-2-SW
276-B30-OZ-2-BL
276-B30-MZ-2-SW
276-B30-MZ-2-BL
276-B30-AV-2-SW
276-B30-AV-2-BL
276-B30-IV-2-SW
276-B30-IV-2-BL
276-B40-OZ-2-SW
276-B40-OZ-2-BL
276-B40-MZ-2-SW
276-B40-MZ-2-BL
276-B40-AV-2-SW
276-B40-AV-2-BL
276-B40-IV-2-SW
276-B40-IV-2-BL
276-B42-OZ-2-SW
276-B42-OZ-2-BL
276-B42-MZ-2-SW
276-B42-MZ-2-BL
276-B42-AV-2-SW
276-B42-AV-2-BL
276-B42-IV-2-SW
276-B42-IV-2-BL
276-B45-OZ-2-SW
276-B45-OZ-2-BL
276-B45-MZ-2-SW
276-B45-MZ-2-BL
276-B45-AV-2-SW
276-B45-AV-2-BL
276-B45-IV-2-SW
276-B45-IV-2-BL
276-B48-OZ-2-SW
276-B48-OZ-2-BL
276-B48-MZ-2-SW
276-B48-MZ-2-BL
276-B48-AV-2-SW
276-B48-AV-2-BL
276-B48-IV-2-SW
276-B48-IV-2-BL
276-B50-OZ-2-SW
276-B50-OZ-2-BL
276-B50-MZ-2-SW
276-B50-MZ-2-BL
276-B50-AV-2-SW
276-B50-AV-2-BL
276-B50-IV-2-SW
276-B50-IV-2-BL
