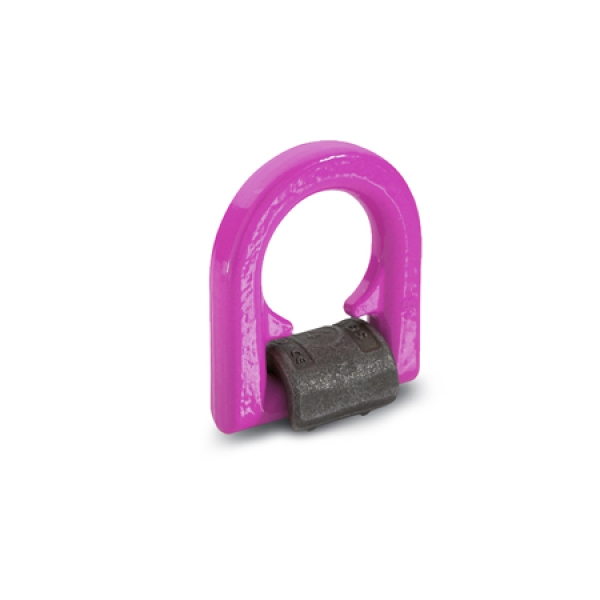

Lastbügel GN 587.1 zum Anschweißen ermöglichen eine schnelle Montage.
Sie bieten eine hohe dynamische und statische Festigkeit und sind allseitig belastbar bei geprüfter Sicherheit (Sicherheitsfaktor 4) in allen Belastungsrichtungen.
Das Federband (Form F) hält den Bügel in jeder Lage und dämpft etwaige Geräuschentwicklung bei Vibrationen. Alle Teile sind unverlierbar miteinander verbunden.
Die beiden Abstütznoppen verbessern die Auflage von Haken und den Abstützeffekt bei schrägem Aufhängbügel.
Lastbügel GN 587.1 entsprechen der Maschinenrichtlinie 2006 / 42 / EG.
Diese Norm ersetzt die bisherigen Lastbügel zum Anschweißen GN 587.

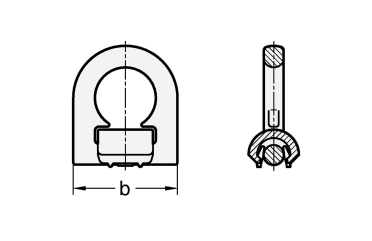

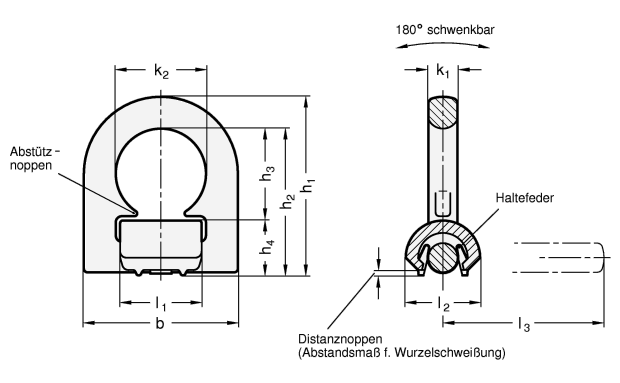

| b |
h1 |
h2 |
h3 |
h4 |
k1 |
k2 |
l1 |
l2 |
l3 |
Nenntrag-
fähigkeit
in t (WLL) |
| 66 |
79 |
65 |
40 |
25 |
14 |
38 |
33 |
33 |
71 |
1,5 |
| 77 |
91 |
75 |
47 |
28 |
16 |
45 |
40 |
38 |
80 |
2,5 |
| 87 |
101 |
83 |
52 |
31 |
16 |
51 |
46 |
42 |
91 |
4,0 |
| 115 |
141 |
117 |
73 |
44 |
22 |
67 |
60 |
61 |
126,5 |
6,7 |
| 129 |
153 |
126 |
71 |
55 |
26 |
67 |
60 |
75 |
135,5 |
10,0 |
