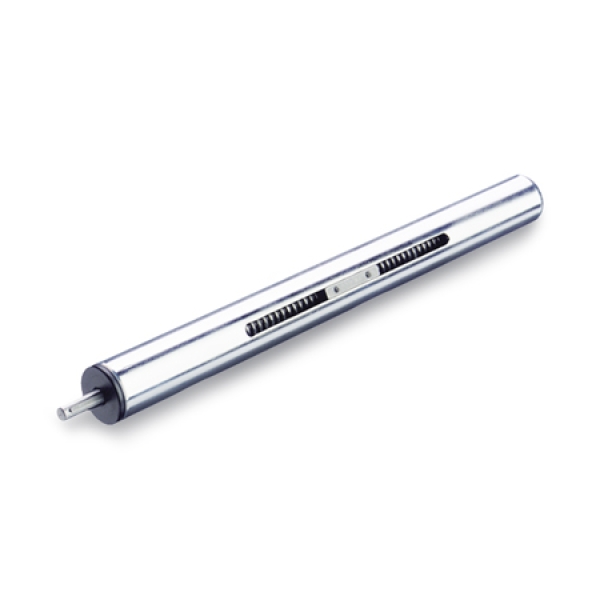

Neben den in der Tabelle angegebenen Standard-Hublängen der Lineareinheiten GN 291 kann innerhalb der maximalen Hublängen jeder Hub realisiert werden.
Innerhalb des Rohrklemmverbinder-Programmes stehen die verschiedensten Bauteile zur Verfügung, um die Lineareinheiten zu befestigen und zu Verfahrschlitten auszubauen.
Um die Verstellung bzw. Positionierung der Verfahrschlitten zu messen, können digitale oder analoge Stellungsanzeiger angebaut werden. Desweiteren kann das Führungsrohr mit einer Längsskala versehen werden.

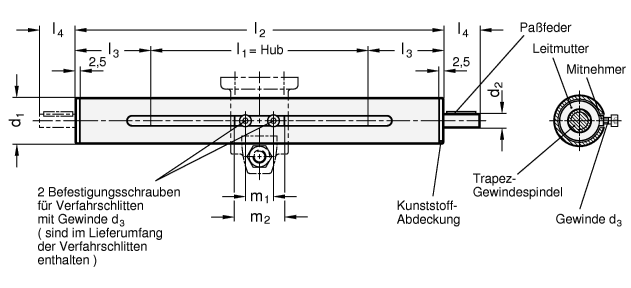

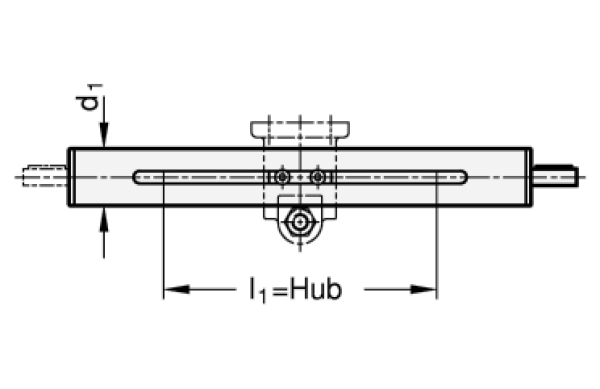

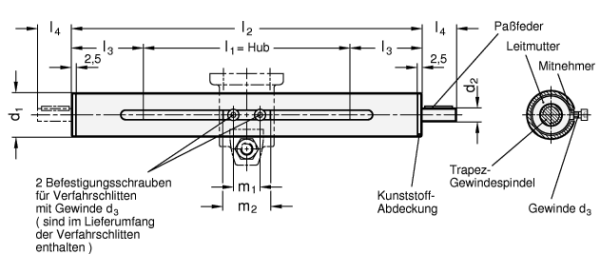

| d1 |
l1
Hub (Standardlängen) |
max.
Hub |
Gewinde-
spindel |
d2 f7 |
d3 |
l2
Gesamt-
länge |
l3 |
l4 |
m1 |
m2 |
für
Passfeder
DIN 6885 |
| 18 |
65 |
165 |
265 |
- |
- |
350 |
TR10x3 |
6 |
M 3 |
l1+140 |
70 |
16 |
17 |
24 |
A2x2x12 |
| 30 |
100 |
150 |
200 |
300 |
- |
1250 |
TR14x4 |
8 |
M 4 |
l1+205 |
102,5 |
16 |
23 |
38 |
A2x2x12 |
| 40 |
70 |
170 |
220 |
270 |
320 |
1570 |
TR20x4 |
12 |
M 5 |
l1+235 |
117,5 |
17 |
42 |
54 |
A4x4x12 |
| 50 |
65 |
115 |
215 |
265 |
315 |
1565 |
TR20x4 |
12 |
M 6 |
l1+240 |
120 |
18 |
42 |
54 |
A4x4x12 |
| 60 |
220 |
720 |
- |
- |
- |
1520 |
TR24x5 |
14 |
M 8 |
l1+285 |
142,5 |
19 |
58 |
70 |
A5x5x16 |
