GN 2402 Linearkugellager

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

l₁ :

l₃:

h₁:

ab 83,68 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

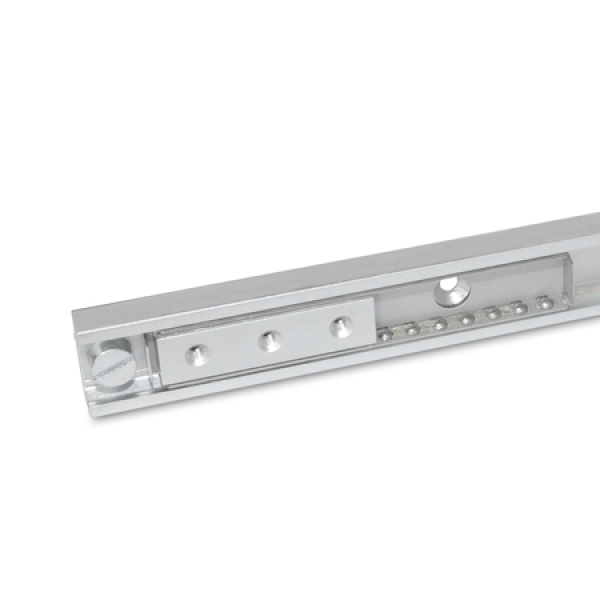

Linearkugellager GN 2402 mit innenliegendem Verfahrweg werden z. B. zur Lagerung von Schubladen und Schiebetüren oder im Vorrichtungsbau für das Verfahren in linearer Richtung eingesetzt.

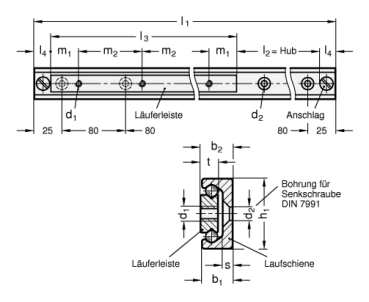

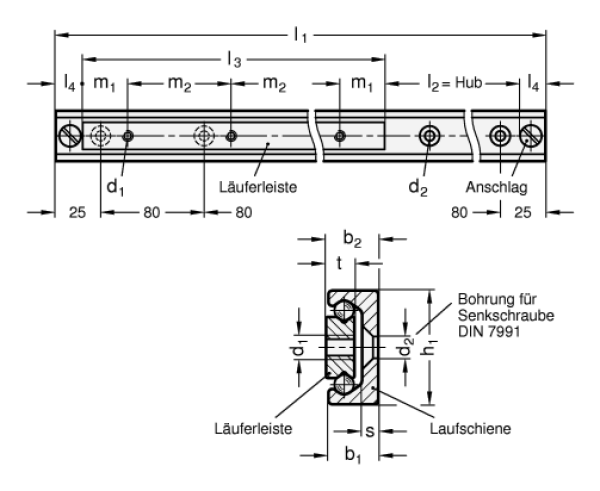

Der Verfahrweg der Läuferleiste liegt dabei innerhalb der Laufschienenlänge l1. Die Begrenzung des max. Verfahrwegs sollte durch externe Elemente gewährleistet werden. Die Anschläge der Schiene dienen zum Schutz gegen unbeabsichtigtes Ausziehen der Läuferleiste.

28	60	130 - 34	210 - 114	370 - 274	12,3	12,9	M 5	5,5	18	10	20	4	7
28	80	290 - 174	450 - 334	610 - 494	12,3	12,9	M 5	5,5	18	10	20	4	7
28	130	290 - 124	450 - 284	690 - 524	12,3	12,9	M 5	5,5	18	25	80	4	7
28	210	450 - 204	610 - 364	1010 - 764	12,3	12,9	M 5	5,5	18	25	80	4	7
35	130	290 - 114	450 - 274	770 - 594	16,5	17	M 6	6,5	23	25	80	3,5	10
35	210	450 - 194	690 - 434	1010 - 754	16,5	17	M 6	6,5	23	25	80	3,5	10
35	290	610 - 274	930 - 594	1330 - 994	16,5	17	M 6	6,5	23	25	80	3,5	10
43	210	450 - 194	690 -434	1010 - 754	21	22	M 8	8,5	23	25	80	4,5	13,5
43	370	770 - 354	1010 - 594	1490 - 1074	21	22	M 8	8,5	23	25	80	4,5	13,5

Ausführung

Laufschiene / Läuferleiste
Vergütungsstahl
verzinkt, blau passiviert
Laufbahnen gehärtet

Kugeln
Wälzlagerstahl, gehärtet

Kugelkäfig
Stahl, verzinkt

RoHS-konform

Auf Anfrage:
andere Längen (basierend auf den Standardlängen im Rastermaß von 80 mm)
Sonderlängen (Bohrungs-, Anfangs- und Endabstände)
mehr als eine Läuferleiste, Sonderkäfige

Artikelnummern

2402-28-60-130
2402-28-60-210
2402-28-60-370
2402-28-80-290
2402-28-80-450
2402-28-80-610
2402-28-130-290
2402-28-130-450
2402-28-130-690
2402-28-210-450
2402-28-210-610
2402-28-210-1010
2402-35-130-290
2402-35-130-450
2402-35-130-770
2402-35-210-450
2402-35-210-690
2402-35-210-1010
2402-35-290-610
2402-35-290-930
2402-35-290-1330
2402-43-210-450
2402-43-210-690
2402-43-210-1010
2402-43-370-770
2402-43-370-1010
2402-43-370-1490
