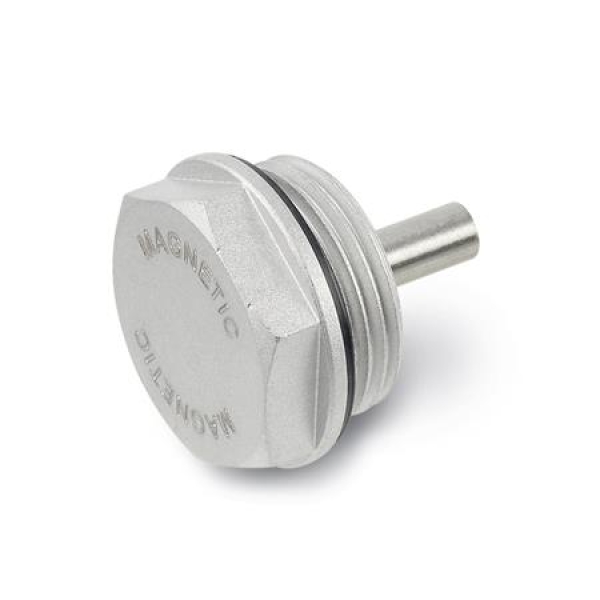

GN 738 Magnetstopfen au Aluminium mit NBR-Dichtung, beständig bis 100 °C, blank

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

d2:

ab 8,47 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Magnetstopfen GN 738 binden durch den eingesetzten Dauermagneten Eisenpartikel, die in der Flüssigkeit schweben.

Zur Vorbeugung gegen Bruch und Selbstentmagnetisierung sind die Rundmagnete im Lieferzustand mit einer Abstands- und Schutzhülse aus Kunststoff versehen. Diese ist vor dem Einbau der Magnetstopfen zu entfernen.

Der Dichtring ist in einem radialen und planseitigem Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

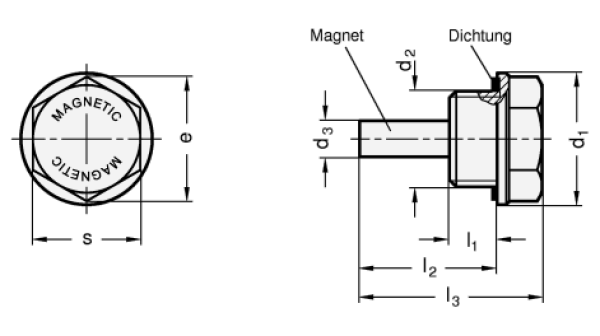

d₁	d₂				d₃	e ≈	l₁	l₂	l₃	s
19	G 1/4	M 14 x 1,5	-	-	6	17,3	8	23	30,5	15
22	G 3/8	M 16 x 1,5	-	-	6	20,8	8	23	30,5	18
26	G 1/2	M 20 x 1,5	-	-	6	24,3	8,5	23,5	31	21
32	G 3/4	M 26 x 1,5	M 27 x 1,5	-	6	31,3	9	24	32	27
40	G 1	M 33 x 1,5	-	-	6	37	11	26	34,5	32
50	G 1 1/4	M 40 x 1,5	M 42 x 1,5	M 42 x 2	6	47,3	12	27	37	41
60	G 1 1/2	-	-	-	6	57,7	13	28	37	50

Ausführung

Aluminium
feingedreht, blank

Magnet
Legierung: AlNiCo

Dichtung
Gummi NBR (Perbunan®)
temperaturbeständig bis 100 °C

RoHS

Artikelnummern

738-19-M14X1,5
738-19-G1/4
738-22-M16X1,5
738-22-G3/8
738-26-M20X1,5
738-26-G1/2
738-32-G3/4
738-32-M26X1,5
738-32-M27X1,5
738-40-M33X1,5
738-40-G1
738-50-G11/4
738-50-M40X1,5
738-50-M42X1,5
738-50-M42X2
738-60-G11/2
