GN 738.1 Magnetstopfen aus Aluminium mit Viton-Dichtung, beständig bis 180 °C, blank

ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
ab 9,14 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung

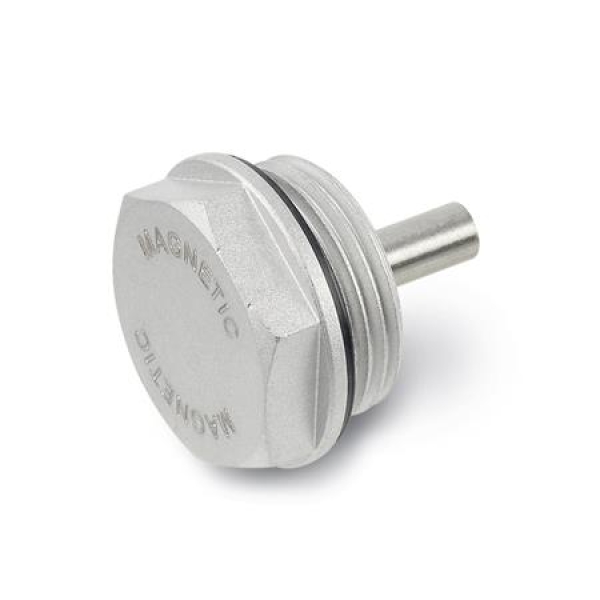

Magnetstopfen GN 738.1 binden durch den eingesetzten Dauermagneten Eisenpartikel, die in der Flüssigkeit schweben.

Zur Vorbeugung gegen Bruch und Selbstentmagnetisierung sind die Rundmagnete im Lieferzustand mit einer Abstands- und Schutzhülse aus Kunststoff versehen. Diese ist vor dem Einbau der Magnetstopfen zu entfernen.

Der Dichtring ist in einem radialen und planseitigem Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

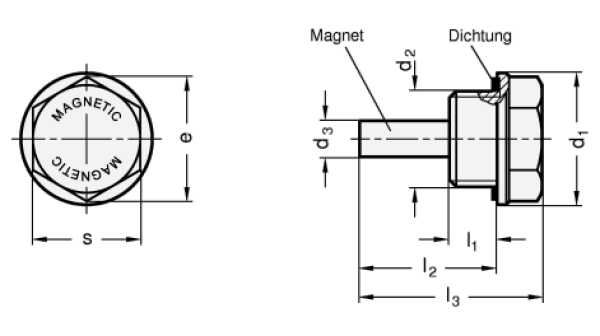

d1 d2   d3 e ≈ l1 l2 l3 s
19 G 1/4 M 14 x 1,5 - - 6 17,3 8 23 30,5 15
22 G 3/8 M 16 x 1,5 - - 6 20,8 8 23 30,5 18
26 G 1/2 M 20 x 1,5 - - 6 24,3 8,5 23,5 31 21
32 G 3/4 M 26 x 1,5 M 27 x 1,5 - 6 31,3 9 24 32 27
40 G 1 M 33 x 1,5 - - 6 37 11 26 34,5 32
50 G 1 1/4 M 40 x 1,5 M 42 x 1,5 M 42 x 2 6 47,3 12 27 37 41
60 G 1 1/2 - - - 6 57,7 13 28 37 50
Ausführung
Aluminium
feingedreht, blank

Magnet
Legierung: AlNiCo

Dichtung
Gummi FPM (Viton®)
temperaturbeständig bis 180 °C
Kennung durch nicht schwarze Einfärbung der Dichtung


RoHS
Artikelnummern
738.1-19-M14X1,5
738.1-19-G1/4
738.1-22-M16X1,5
738.1-22-G3/8
738.1-26-M20X1,5
738.1-26-G1/2
738.1-32-G3/4
738.1-32-M26X1,5
738.1-32-M27X1,5
738.1-40-M33X1,5
738.1-40-G1
738.1-50-G11/4
738.1-50-M40X1,5
738.1-50-M42X1,5
738.1-50-M42X2
738.1-60-G11/2
