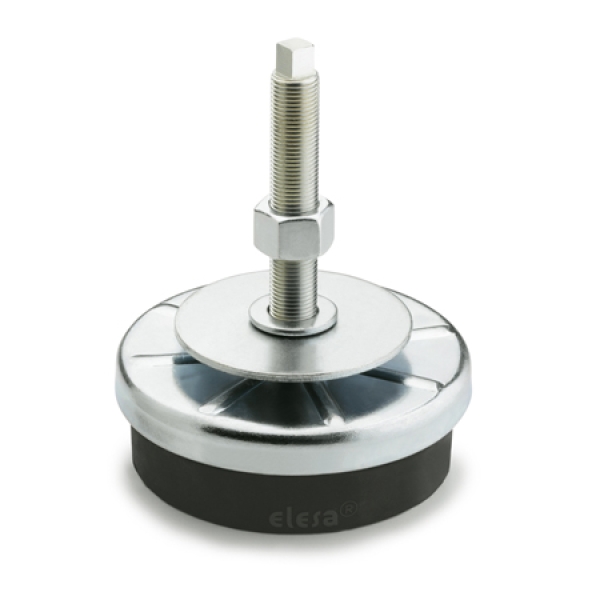

Maschinenfüße GN 248 mit dem Dämpfungselement aus natürlichem Gummi werden eingesetzt zur Dämpfung von Vibrationen (Schwingungen) und Stößen.
Dies hat positiven Einfluss auf die Lebensdauer einer Maschine und trägt zur Lärmminderung bei.
Mit den Angaben zur maximalen statischen Last F, zur maximal zulässigen Pressung sowie zur daraus resultierenden Steifigkeit lassen sich mit dem auf Seite 921 aufgezeigten Verfahren der erreichbare Isolationsgrad der Schwingungen ermitteln.
Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

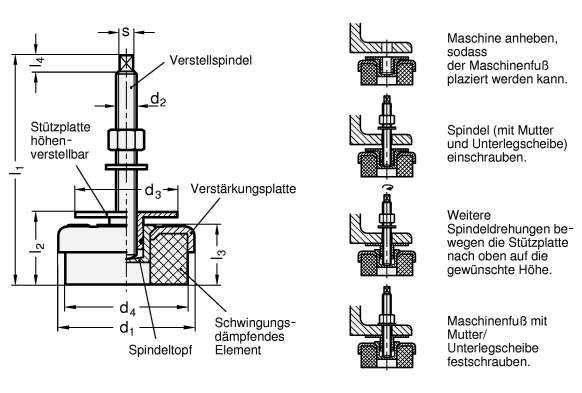

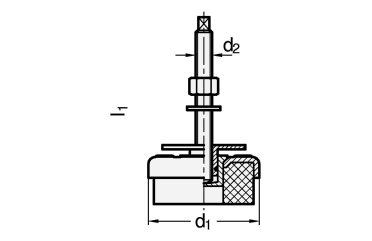

| d1 |
d2 |
l1 |
d3 |
d4 |
l2
min. |
max. |
l3 |
l4 |
s
Vierkant |
Statische Be-
lastbarkeit in N |
Steifigkeit
in N/mm |
max. Pressung
in mm |
| 80 |
M 12 x 1,25 |
134 |
60 |
72 |
38 |
50 |
35 |
10 |
7 |
5000 |
2500 |
2 |
| 120 |
M 16 x 1,5 |
150 |
80 |
109 |
45 |
58 |
41 |
10 |
9 |
10000 |
4000 |
2,5 |
| 160 |
M 20 x 1,5 |
192 |
100 |
150 |
55 |
70 |
48 |
10 |
12 |
20000 |
9000 |
2,2 |
| 200 |
M 20 x 1,5 |
206 |
130 |
186 |
65 |
80 |
60 |
10 |
12 |
40000 |
15000 |
2,7 |
