GN 428 Maschinengriffe Aluminium

Art.Nr.:: 428-AL-28-400-B-SW
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

Form:

l1:

Oberfläche:

46,37 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

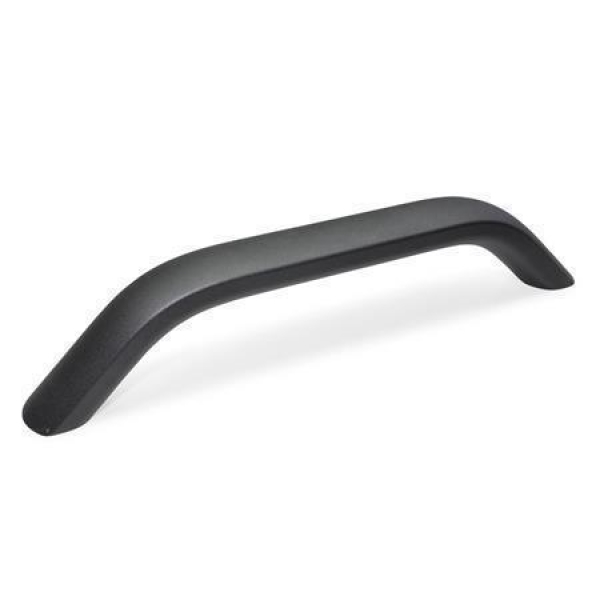

Maschinengriffe GN 428 werden aus gezogenem Aluminiumprofil hergestellt.

Aufgrund des Fertigungsverfahrens (Biegen) können Sonderlängen schon bei vergleichsweise geringen Stückzahlen geliefert werden.

Bei der Form B gehören Linsenschrauben, Sechskantmuttern und Unterlegscheiben zum Lieferumfang.

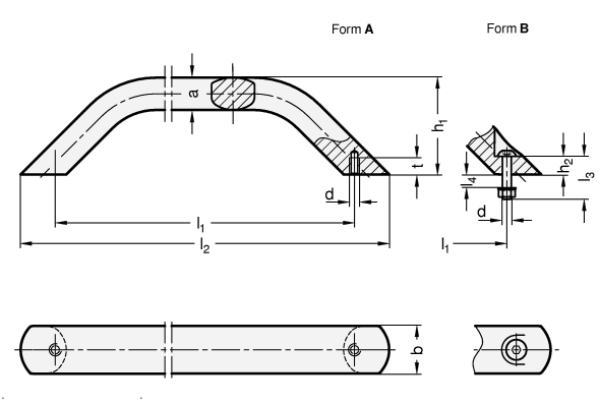

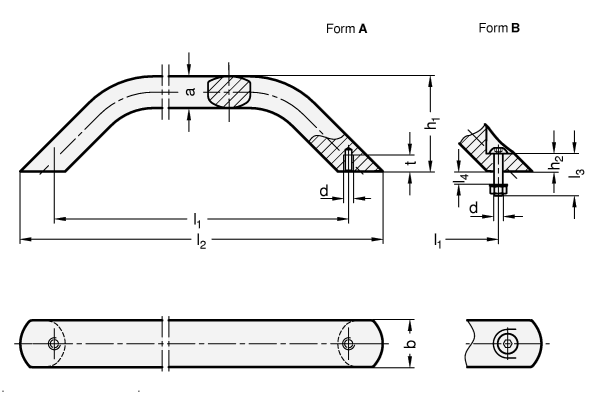

b	l₁	a	d	h₁	h₂	l₂	l₃	l₄	t
28	250	18	M 8	63	11,8	290	30	10	10
28	300	18	M 8	63	11,8	340	30	10	10
28	400	18	M 8	63	11,8	440	30	10	10
36	300	26	M 10	71	16,6	355	40	13	14
36	400	26	M 10	71	16,6	455	40	13	14
36	500	26	M 10	71	16,6	555	40	13	14
36	600	26	M 10	71	16,6	655	40	13	14
36	800	26	M 10	71	16,6	855	40	13	14

Ausführung

Aluminium AL

kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
eloxiert, naturfarben EL

Form B

Linsenschrauben ISO 7380
Sechskantmuttern ISO 4032
Unterlegscheiben DIN 125

Edelstahl, nichtrostend, 1.4301

RoHS-konform

Artikelnummern

428-AL-28-250-A-SW

428-AL-28-250-B-SW

428-AL-28-250-A-EL

428-AL-28-250-B-EL

428-AL-28-300-A-SW

428-AL-28-300-B-SW

428-AL-28-300-A-EL

428-AL-28-300-B-EL

428-AL-28-400-A-SW

428-AL-28-400-B-SW

428-AL-28-400-A-EL

428-AL-28-400-B-EL

428-AL-36-300-A-SW

428-AL-36-300-B-SW

428-AL-36-300-A-EL

428-AL-36-300-B-EL

428-AL-36-400-A-SW

428-AL-36-400-B-SW

428-AL-36-400-A-EL

428-AL-36-400-B-EL

428-AL-36-500-A-SW

428-AL-36-500-B-SW

428-AL-36-500-A-EL

428-AL-36-500-B-EL

428-AL-36-600-A-SW

428-AL-36-600-B-SW

428-AL-36-600-A-EL

428-AL-36-600-B-EL

428-AL-36-800-A-SW

428-AL-36-800-B-SW

428-AL-36-800-A-EL

428-AL-36-800-B-EL
