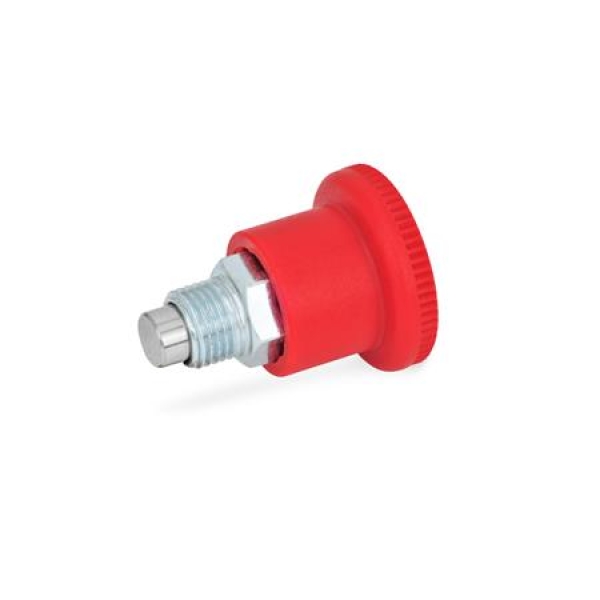

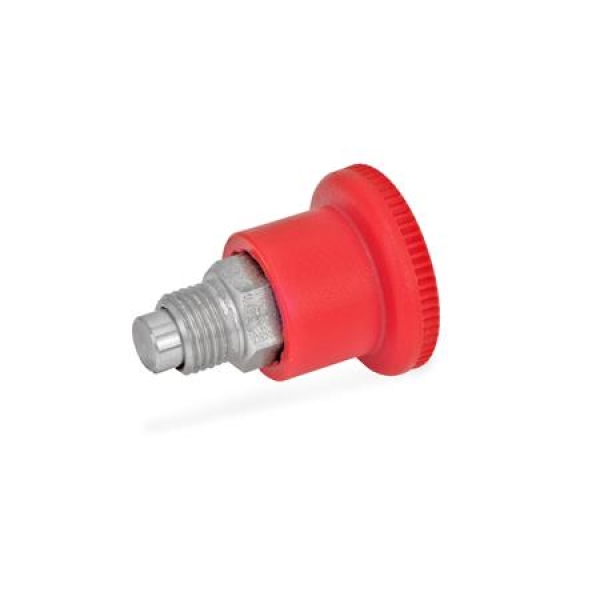

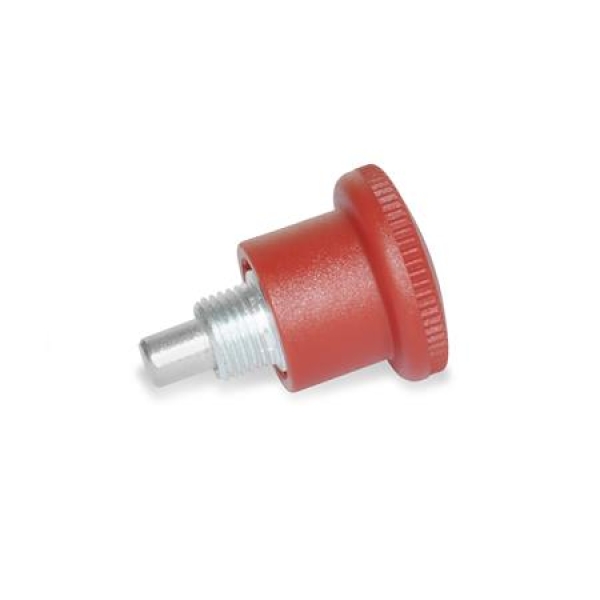

GN 822 Miniraster, verdeckte Rastmechanik mit rotem Knopf

Art.Nr.:
Lieferzeit:: ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:: Stück

d1:

Form:

Werkstoff:

Farbe:

ab 3,74 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Miniraster GN 822 zeichnen sich durch kleinste Baumaße aus. Sie sind konzipiert zur Befestigung in dünnen Wandungen.

Zur Montage werden sie mit Hilfe der Rändelung des Knopfes eingeschraubt. Durch das "Einziehen" des Raststiftes wird der Sechskant frei, so dass der Miniraster mit einem Gabelschlüssel fest angezogen werden kann.

Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in "eingezogener" Position gehalten wird.

d₁ Stift 0/-0,06 Bohrung +0,05/+0,1	d₂	d₃	d₄	l₁	l₂ min.	l₃	l₄ min.	sw	Federdruck in N ≈ Anfang	Ende
4	M 8 x 0,75	21	15	26,5	5	5	3,5	10	4,5	12
5	M 8 x 0,75	21	15	26,5	5	5	3,5	10	4,5	12
6	M 10 x 1	25	18	34	7	7	4,5	12	5	18
7	M 10 x 1	25	18	34	7	7	4,5	12	5	18

Ausführung

Stahl ST
verzinkt, blau passiviert

Edelstahl NI
nichtrostend, 1.4305

Raststift
Edelstahl
nichtrostend, 1.4305

Druckfeder
Edelstahl
nichtrostend, 1.4310

Knopf
Kunststoff (Polyamid PA)
rot, RAL 3000 RT

nicht demontierbar

Form
B ohne Rastsperre, mit Kunststoff-Knopf
C mit Rastsperre, mit Kunststoff-Knopf

RoHS-konform

Zubehör

Distanzringe GN 609.5 sind getrennt zu bestellen.

Artikelnummern

822-4-B-ST-RT
822-4-C-ST-RT
822-4-B-NI-RT
822-4-C-NI-RT
822-5-B-ST-RT
822-5-C-ST-RT
822-5-B-NI-RT
822-5-C-NI-RT
822-6-B-ST-RT
822-6-C-ST-RT
822-6-B-NI-RT
822-6-C-NI-RT
822-7-B-ST-RT
822-7-C-ST-RT
822-7-B-NI-RT
822-7-C-NI-RT
