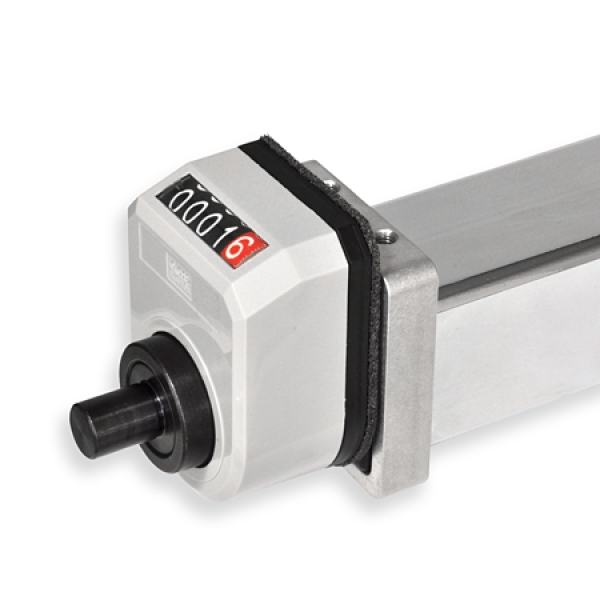

Mit dem Montage-Set GN 296 können die Vierkant-Lineareinheiten GN 291.1 mit einem digitalen Stellungsanzeiger ausgestattet werden.
Ein Montage-Set besteht aus der Adapterwelle und der Drehmomentabstützung.
Ein nachträglicher Anbau ist möglich. Das Handrad wird abgenommen, das Set montiert und das Handrad wieder aufgesteckt.
In der Regel wird ein Zählwerk verwendet, das auf die Steigung der Trapezgewindespindel abgestimmt ist, d.h. die Anzeige nach einer Spindelumdrehung entspricht der Steigung der Spindel.
s
Linear-
einheit |
d1 f7 |
d2 |
b |
h |
l1
Kenn-
ziffer 1 |
Kenn-
ziffer 1 |
l2 |
l3 |
für
Stellungs-
anzeiger |
| 30 |
8 |
14 |
40 |
43,5 |
35 |
36 |
15 |
12 |
GN 954 / GN 9054 |
| 40 |
12 |
20 |
50 |
56,5 |
39 |
43 |
16 |
12 |
GN 953 / GN 9053 |
| 50 |
12 |
20 |
60 |
61,5 |
39 |
43 |
17 |
12 |
GN 953 / GN 9053 |
