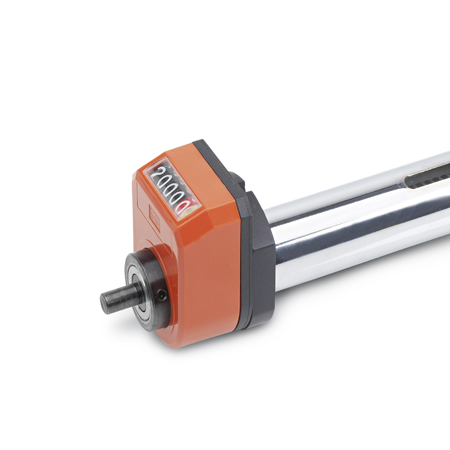

Mit dem Montage-Set GN 295 können die Lineareinheiten mit einem digitalen Stellungsanzeiger ausgestattet werden.

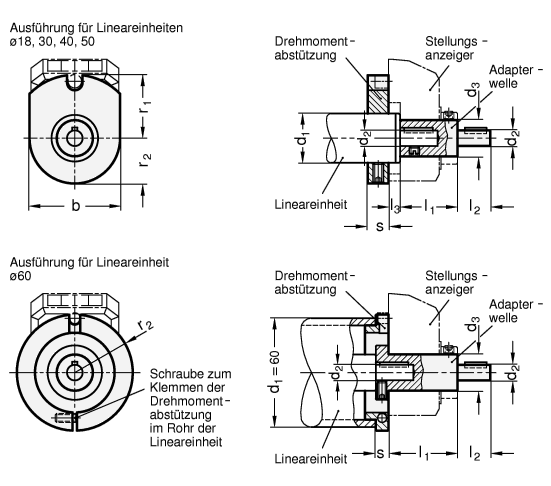

Ein Montage-Set besteht aus der Adapterwelle und der Drehmomentabstützung.
Ein nachträglicher Anbau ist möglich. Das Handrad wird abgenommen, das Set montiert und das Handrad wieder aufgesteckt. Bei Lineareinheiten Ø 60 ist vor der Montage der Kunststoffdeckel an der Anbauseite zu entfernen.
In der Regel wird ein Zählwerk verwendet, das auf die Steigung der Trapetzgewindespindel abgestimmt ist. Das heißt, die Anzeige nach einer Spindelumdrehung entspricht der Steigung der Spindel.
d1
Ø Linear-
einheit |
d2 f7 |
b |
d3 |
h |
l1
Kennziffer 1 |
Kennziffer 2 |
l2 |
l3 |
für
Stellungsanzeiger |
| 18 |
6 |
24 |
10 |
33 |
28 |
- |
16 |
10 |
GN 955 |
| 30 |
8 |
35 |
14 |
42 |
35 |
36 |
15 |
10 |
GN 954 / GN 9054 |
| 40 |
12 |
47 |
20 |
56,5 |
39 |
43 |
16 |
10 |
GN 953 / GN 9053 |
| 50 |
12 |
58 |
20 |
61 |
39 |
43 |
17 |
10 |
GN 953 / GN 9053 |
| 60 |
14 |
64 |
20 |
- |
39 |
43 |
18 |
- |
GN 953 / GN 9053 |
