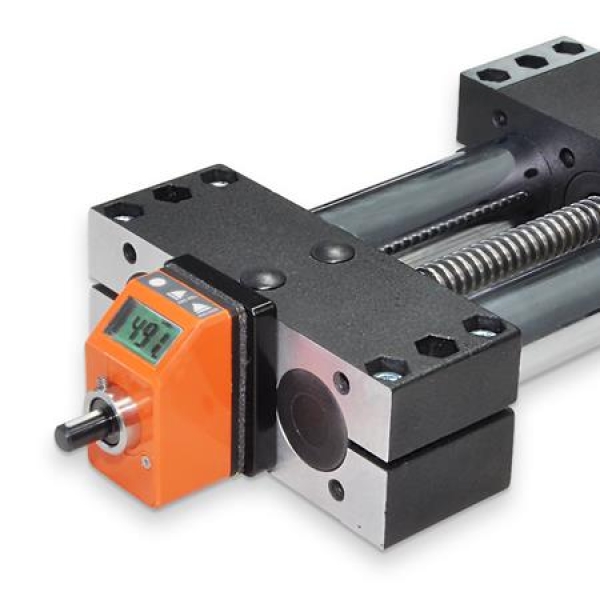

Die Montage-Sets GN 491.1 werden für den Anbau eines Stellungsanzeigers an Doppelrohr-Lineareinheiten benötigt. Sie bestehen aus einer Adapterwelle und je nach Stellungsanzeiger, zusätzlich aus einer Drehmomentabstützung inklusive Befestigungsschrauben.
Mechanische Stellungsanzeiger GN 953 / GN 954 / GN 955 müssen so bestellt werden, dass das Zählwerk auf die Steigung der Trapezgewindespindel abgestimmt ist.
Für die Stellungsanzeiger GN 9053 / GN 9054 wird die entsprechende Steigung am Stellungsanzeiger per Programmierung eingestellt.
d1
Ø Linear-
einheit |
d2 f7 |
b |
d3 |
l1
Kennz. 1 |
Kennz. 2 |
l2 |
h1 |
h2 |
m |
für
Stellungs-
anzeiger |
| 18 |
6 |
27 |
10 |
30 |
- |
16 |
38,5 |
10 |
20 |
GN 955 |
| 30 |
8 |
40 |
14 |
35 |
44 |
15 |
54,5 |
15 |
30 |
GN 954 / GN 9054 |
| 40 |
12 |
50 |
20 |
39 |
51 |
16 |
72,5 |
19,5 |
39 |
GN 953 / GN 9053 |
| 50 |
12 |
60 |
20 |
39 |
51 |
17 |
72,5 |
23 |
46 |
GN 953 / GN 9053 |
| 60 |
14 |
70 |
20 |
39 |
51 |
18 |
72,5 |
27,5 |
55 |
GN 953 / GN 9053 |
