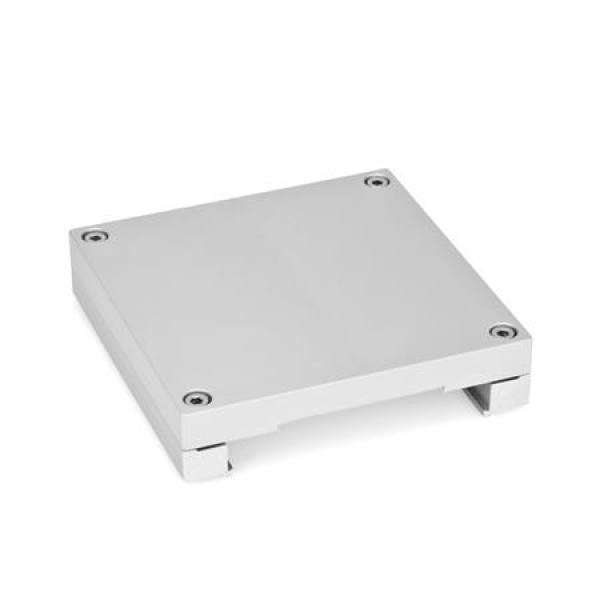

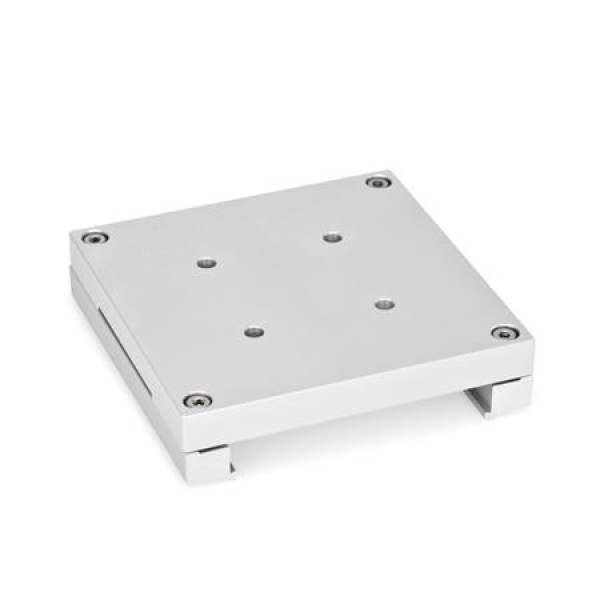

Montageplatten GN 900.4 Form A dienen zum Befestigen von Bauelementen auf der Anwenderseite. Die Form B ist für die Montage eines Drehverstellers GN 900.6 vorgesehen.

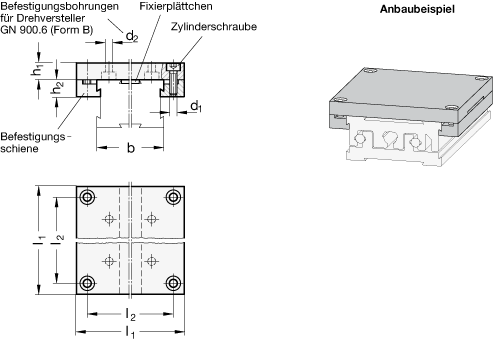

Die Montageplatte wird auf den Schlitten über ein Klemmsystem so befestigt, dass keine Befestigungsbohrungen im Schlitten selbst erforderlich sind.
Das Fixierplättchen dient der zusätzlichen Justierung der Montageplatte auf dem Verstellschlitten.
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
b
Schlittengröße |
l1 |
d1
Zylinderschrauben
DIN 912 |
d2
für Zylinderschrauben DIN 912
Form B |
h1 |
h2 |
l2 |
Form B
für Drehversteller |
| 30 |
41 |
M 2,5 |
- |
5 |
4,2 |
35,4 |
- |
| 50 |
67 |
M 3 |
5,5 |
8 |
7 |
58 |
GN 900.6-55 |
| 80 |
105 |
M 4 |
5,5 |
12 |
12,5 |
92 |
GN 900.6-80 |
| 120 |
145 |
M 5 |
5,5 |
16 |
13,8 |
131,8 |
GN 900.6-80 |
