Über den Umfang des amtlichen Normblattes der DIN 508 hinaus, stehen zusätzlich die Größen a = 16, 20 und 24 zur Auswahl.

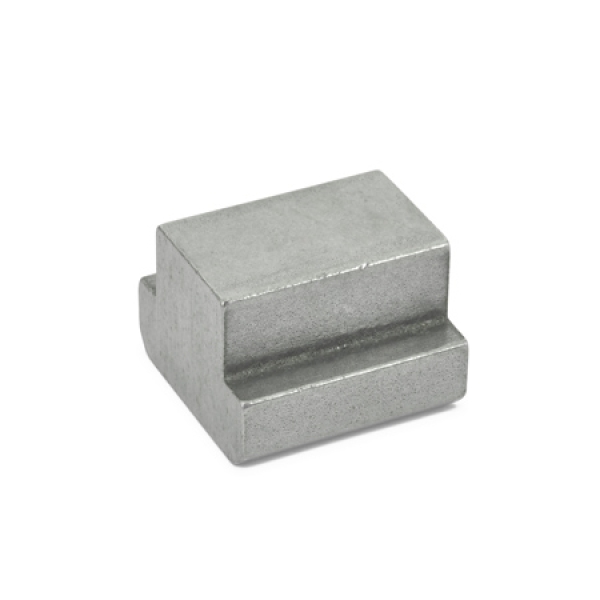

Muttern für T-Nuten DIN 508 sind in der Festigkeitsklasse 8 (blank) ohne Gewindebohrung lieferbar. Sie können so für spezielle Anwendungen angepasst werden.

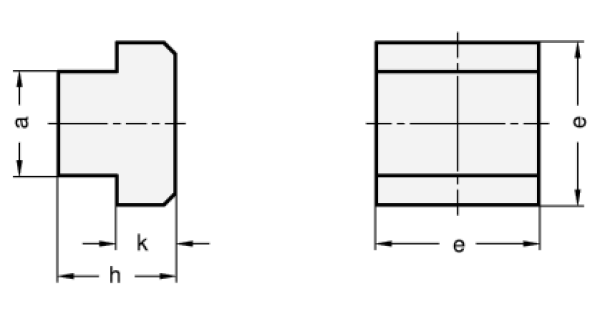

a -0,3/-0,5 |
e |
h |
k |
für T-Nuten
DIN 650 |
5 |
9 -0,5 |
6,5 |
3 -0,3 |
5 |
6 |
10 -0,5 |
8 |
4 -0,5 |
6 |
8 |
13 -0,5 |
10 |
6 -0,5 |
8 |
10 |
15 -0,5 |
12 |
6 -0,5 |
10 |
12 |
18 -0,5 |
14 |
7 -0,5 |
12 |
14 |
22 -0,5 |
16 |
8 -0,5 |
14 |
16 |
25 -0,5 |
18 |
9 -0,5 |
16 |
18 |
28 -0,5 |
20 |
10 -0,5 |
18 |
20 |
32 -0,5 |
24 |
12 -0,5 |
20 |
22 |
35 -0,5 |
28 |
14 -0,5 |
22 |
24 |
40 -0,5 |
32 |
16 -0,5 |
24 |
28 |
44 -1 |
36 |
18 -1 |
28 |
