Über den Umfang des amtlichen Normblattes der DIN 508 hinaus, stehen zusätzlich die Größen a = 16, 20 und 24 sowie diverse Gewindegrößen d zur Auswahl.

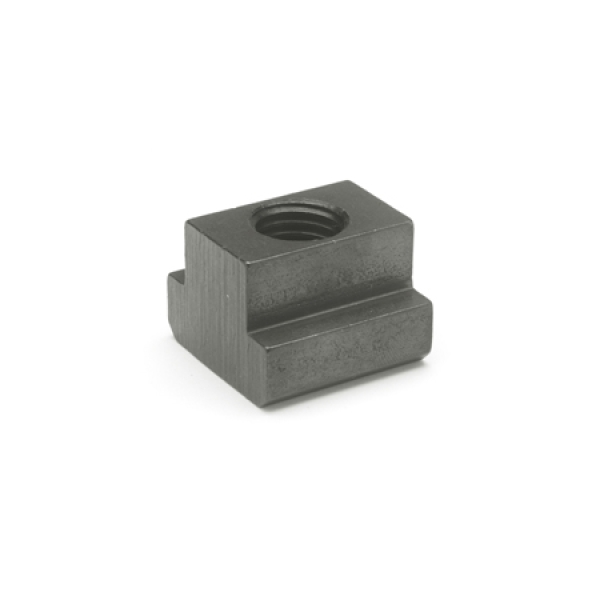

Muttern für T-Nuten DIN 508 sind in der Festigkeitsklasse 8 (blank) auch ohne Gewindebohrung lieferbar. Sie können so für spezielle Anwendungen angepasst werden.
a -0,3/-0,5 |
d |
e |
h |
k |
für T-Nuten
DIN 650 |
5 |
M 4 |
- |
- |
9 -0,5 |
6,5 |
3 -0,3 |
5 |
6 |
M 5 |
- |
- |
10 -0,5 |
8 |
4 -0,5 |
6 |
8 |
M 6 |
- |
- |
13 -0,5 |
10 |
6 -0,5 |
8 |
10 |
M 6 |
M 8 |
- |
15 -0,5 |
12 |
6 -0,5 |
10 |
12 |
M 8 |
M 10 |
- |
18 -0,5 |
14 |
7 -0,5 |
12 |
14 |
M 10 |
M 12 |
- |
22 -0,5 |
16 |
8 -0,5 |
14 |
16 |
M 10 |
M 12 |
M 14 |
25 -0,5 |
18 |
9 -0,5 |
16 |
18 |
M 12 |
M 14 |
M 16 |
28 -0,5 |
20 |
10 -0,5 |
18 |
20 |
M 12 |
M 16 |
M 18 |
32 -0,5 |
24 |
12 -0,5 |
20 |
22 |
M 16 |
M 20 |
- |
35 -0,5 |
28 |
14 -0,5 |
22 |
24 |
M 20 |
M 22 |
- |
40 -0,5 |
32 |
16 -0,5 |
24 |
28 |
M 20 |
M 24 |
- |
44 -1 |
36 |
18 -1 |
28 |
36* |
M 30 |
- |
- |
54 -1 |
44 |
22 -1 |
36 |
42* |
M 36 |
- |
- |
65 -1 |
52 |
26 -1 |
42 |
* i. d. R. in Festigkeitsklasse 8 nicht auf Lager, erfordert Mindestbestellmenge
