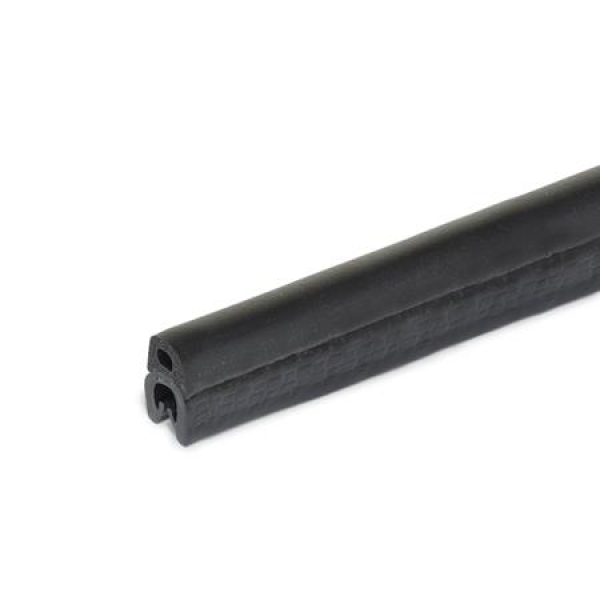

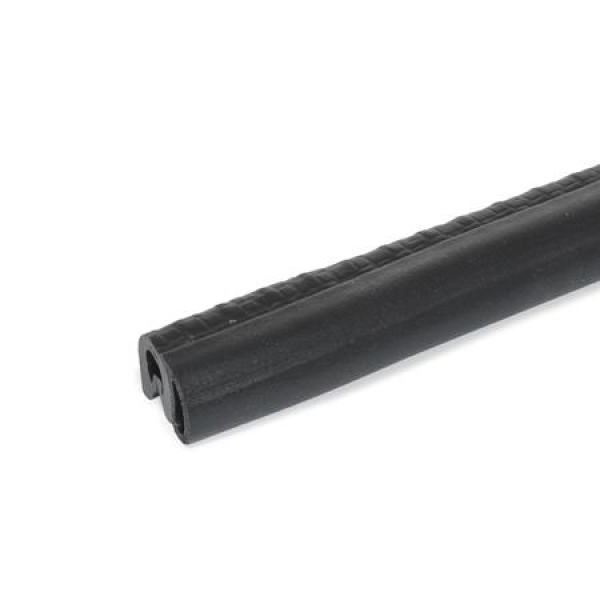

Kantenschutz-Dichtprofile GN 2182 werden zur Abdichtung von Türen, Klappen und Luken eingesetzt. Dazu werden die Profile von Hand auf die Stirnflächen von Blechen oder Platten aufgedrückt. Die eingebettete Klemmeinlage hält das Klemmprofil zuverlässig, Kleber oder andere Befestigungsmittel werden nicht benötigt

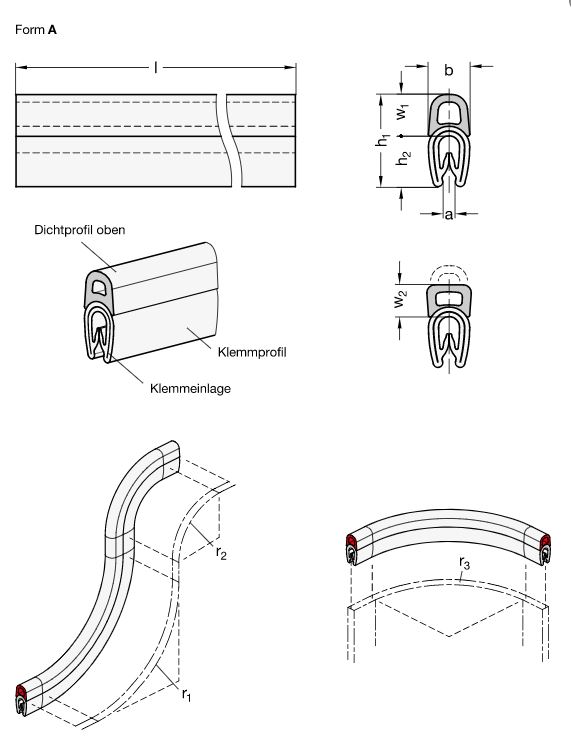

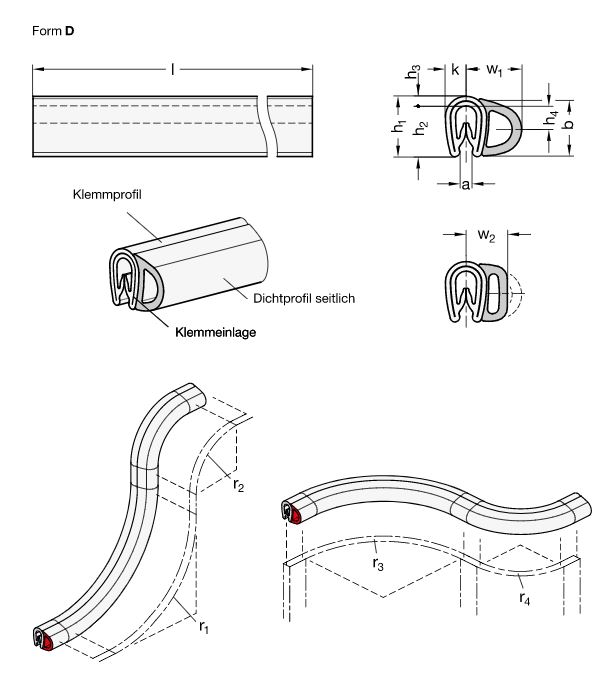

Verbaut sollte das Profil durch die abzudichtenden Bauteile eine Verformung erfahren, welche dem Maß w2 entspricht. So kann eine optimale Dichtwirkung sichergestellt werden. Um eine dauerhafte Dichtheit der Profile zu gewährleisten und um die Montage zu erleichtern, wird empfohlen, die angegebenen Richtwerte für die Verlegeradien (r1...r4) einzuhalten.
h1
Form A |
h1
Form D |
Zuschnittlänge l
in Meter |
a
Klemmbereich |
b |
h2 |
h3 |
h4 |
k |
r1 |
r2 |
r3 |
r4 |
w1 |
w2
bei 50% der
zul. Verformung |
| - |
9,5 |
20 |
50 |
1 - 2 |
9 |
8 |
1,5 |
4 |
3,25 |
15 |
20 |
30 |
50 |
8,75 |
6,75 |
| 14,5 |
- |
20 |
50 |
1 - 2 |
6,5 |
8 |
- |
- |
- |
40 |
20 |
10 |
- |
6,5 |
5,25 |
