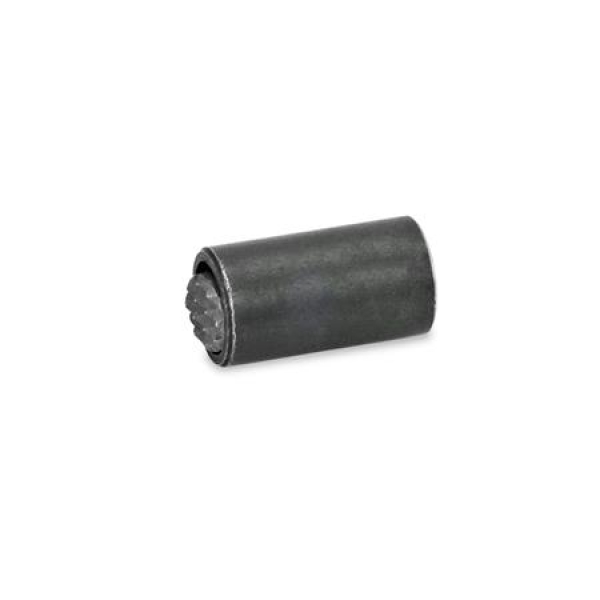

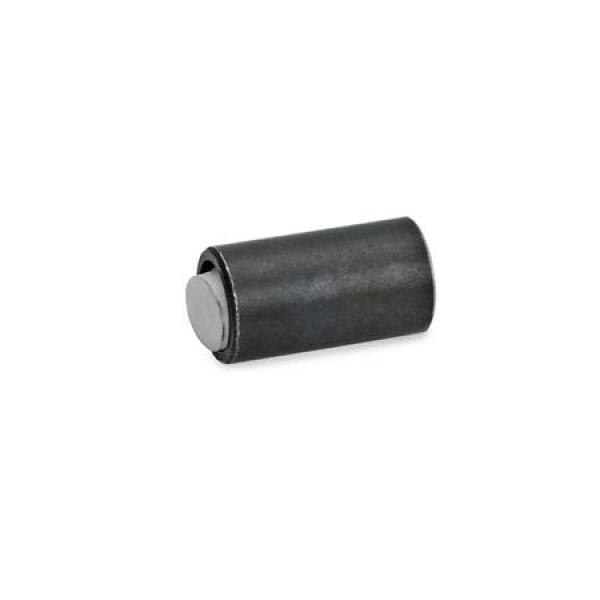

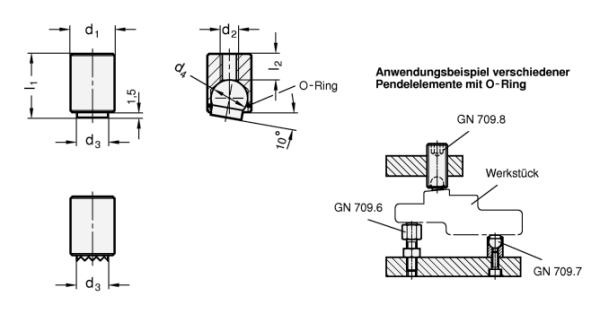

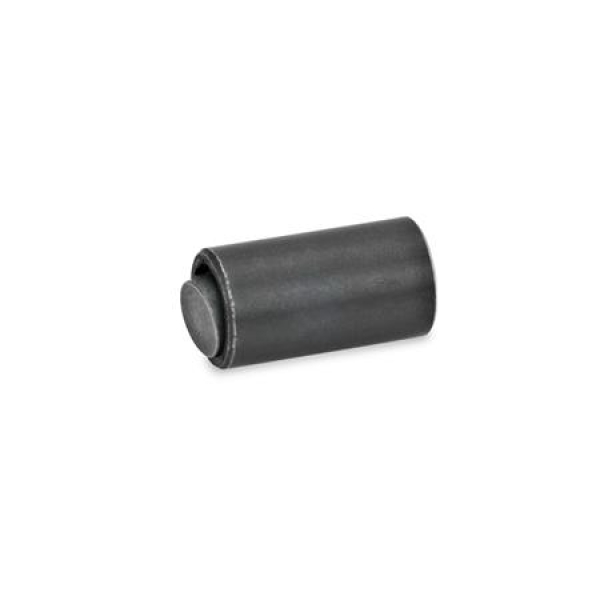

Pendelelemente GN 709.7 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.
Der O-Ring hält die Kugel in Position und verhindert gleichzeitig das Eindringen von Schmutz, wodurch eine lange Lebensdauer und eine gleichbleibende Beweglichkeit gegeben ist.

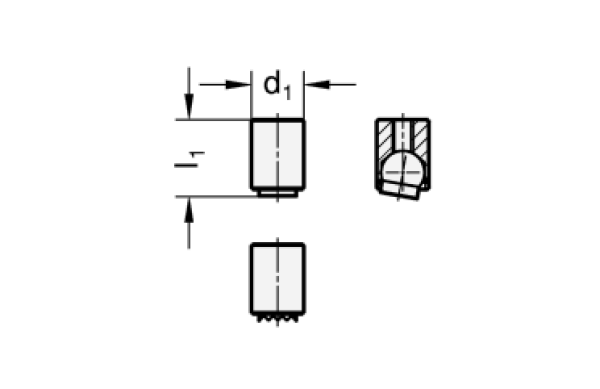

d1 h9 |
l1 ±0,13 |
d2 |
d3 |
d4
Kugel-Ø |
l2 |
Statische Belastbarkeit
Form B |
Form R |
Form K |
10 |
12 |
M 4 |
6 |
7 |
4,1 |
12 |
6 |
2 |
10 |
25 |
M 4 |
6 |
7 |
17,1 |
12 |
6 |
2 |
13 |
16 |
M 5 |
8,5 |
10 |
5,7 |
20 |
9 |
4 |
13 |
25 |
M 5 |
8,5 |
10 |
14,7 |
20 |
9 |
4 |
